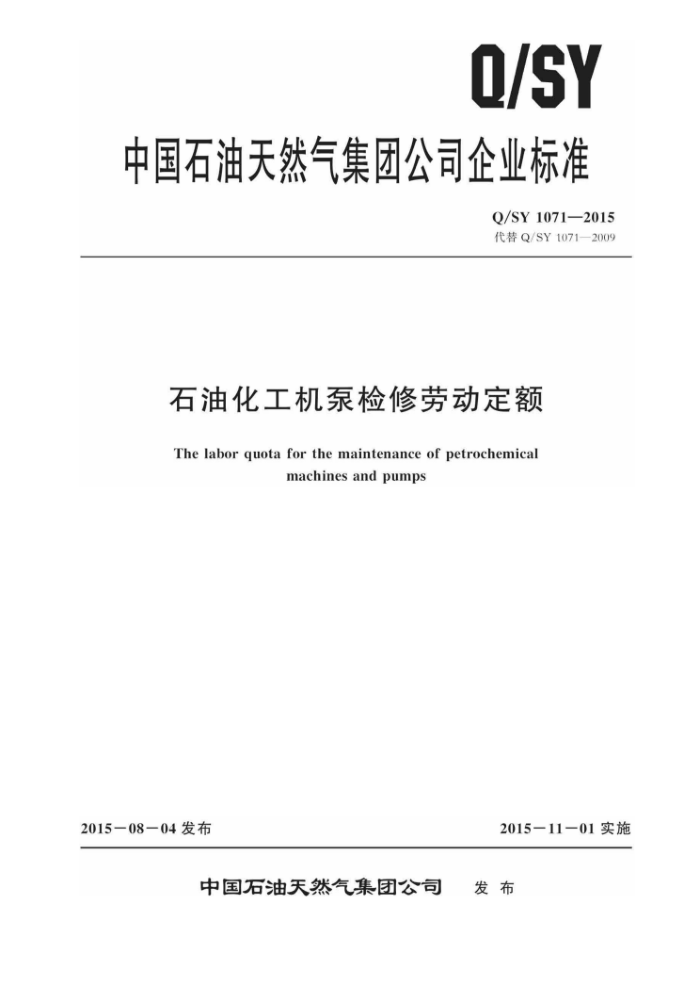

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1071—2015 代替Q/SY1071—2009
石油化工机泵检修劳动定额
The labor quota for the maintenance of petrochemical
machines and pumps
2015—08—04发布
2015一11一01实施
中国石油天然气集团公司 发布 Q/SY1071—2015
目 次
前言 1 范围 2 总则 3 离心式泵检修劳动定额 4 往复泵检修劳动定容 5 其他泵检修劳动定额 6 压缩机和膨胀机检修劳动定额 7 风机检修劳动定额 8 干燥机械检修劳动定额 9 分离机械检修劳动定客 10 过滤机械检修劳动定额 11 污水处理设备检修劳动定额 12 起重、输送设备检修劳动定额 13 产品成型、包装机械检修劳动定额 14 汽轮机检修劳动定额 15 纺织机械检修劳动定额 16 其他机械设备和辅助项目检修劳动定额 17 卧式反应器检修劳动定额
1
10
15
20
38 46
48
51
6.3
57
64
67
72
89 Q/SY1071—2015
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准是对Q/SY10712009《石油化工机泵检修劳动定额》的修订，与Q/SY10712007相比，主要变化如下：
一改变了定额工时的计算方法，由分项计算定额工时更改为合并计算定额工时；一因机泵厂家众多，型号多样化，定额无法全部覆盖，参照预算定额以重量等级替代机泵型号
进行划分。 本标准由中国石油天然气集团公司标准化委员会劳动定员定额专业标准化技术委员会提出并
归口。
本标准负责起草单位：大连石化分公司。 本标准参加起草单位：抚顺石化分公司、兰州石化分公司、大庆石化分公司、锦西石化分公司、
东北炼化工程有限公司。
本标准主要起草人：关雪梅、李金生、陈强、朱军、陈如伟、丁华、孙强、陈强、于长波、刘顺铎、耿大富、杨洪源、吴中涛、高伶、匡娟、李东源。
本标准代替了Q/SY1071—2009。 Q/SY1071一2009的历次版本发布情况为：
Q/CNPC71—2002; -Q/SY 1071—2007。
= Q/SY10712015
石油化工机泵检修劳动定额
1范围
本标准规定了中国石油天然气集团公司所属石油化工企业机泵检修的劳动定额本标准适用于炼油化工装置的泵、压缩机和膨胀机、汽轮机、风机、干燥分离过滤机械、污水处
理设备、起重运输机械、产品成型包装机械、纺织机械等机械设备的检修作业。
2总则
2.1本标准规定的机泵维修劳动定额工时单位为小时（h）。 2.2本标准不包括各种零配件的制作与加工、安全防护罩和过滤网的制作及转子的动平衡试验。 2.3本标准只进行拆除作业乘以系数0.35。 2.4本标准进行抢修、抢险作业时乘以系数1.20。 2.5本标准综合考虑了办理动火、临时用电等作业许可的时间。 2.6本标准所有作业高度应在3m以下。凡高度在3m以上且不超过10m的劳动定额：在平面上工作应乘以值为1.05的作业高度系数，在脚手架上工作应乘以值为1.25的高度系数，在梯子上工作应乘以值为1.3的高度系数，系安全带工作应乘以值为1.4的高度系数；凡高度在10m以上且不超过 20m的劳动定额：在平面上工作应乘以值为1.1的作业高度系数，在脚手架上工作应乘以值为1.4的高度系数，系安全带工作应乘以值为1.6的高度系数；凡超过20m的劳动定额：在平面上工作应乘以值为1.15的作业高度系数，在脚手架上工作应乘以值为1.6的高度系数，系安全带工作应乘以值为1.8的高度系数。 2.7工况系数：高温、低温、腐蚀及污水系统按1.1～1.4倍系数调整。 2.8多级泵以两级为基础，每增加一级叶轮，直径400mm以下，增加2h；直径400mm以上，每增加一级，工时增加4h。 2.9起重工时乘以0.4倍工时系数调整。 2.10中修、小修工时按80%项数均分，合计工时不超过总工时。 2. 11 独立的从动机可按单台核算工时（如一台汽轮机驱动2台以上的离心机，按两台机组计算）。
3离心式泵检修劳动定额
3.1离心泵小修内容
检查填料、机械密封及辅助系统；处理在运行中出现的缺陷和滴漏；检查冷却水、油封及其他润
滑部位；紧固各部螺栓；检查联轴器及对中。 3.2 离心泵大修内容
包括小修内容；检修、更换机械密封及辅助系统；解体检查、清洗、测量各零部件磨损和冲蚀，
必要时进行修复和更换；校核转子窜动量：检查、更换轴承，调整轴承间隙和窜量；检查泵体、基础、地脚螺栓，必要时调整垫铁和泵体水平度。
1 Q/SY1071—2015
3.3 单级悬臂式离心水泵单台检修劳动定额
单级悬臂式离心水泵单台检修劳动定额见表1。
表1 单级悬臂式离心水泵单台检修劳动定额
机泵规格
检修性质小修小修小修小修小修大修大修大修大修大修大修大修大修大修
定额编号 1. 1 1. 2 1. 3 1. 4 1. 5 1. 6 1.7 1. 8 1. 9 1. 10 1. 11 1. 12 1. 13 1. 14
定额工时 8 12 24 36 40 28 32 36 40 48 60 72 96 148
t 1. 0以下 1.0~2. 0 2.0~4. 0 4.0~6.0 6. 0~8. 0 0.2以下 0.2~ 0.3 0.3~0.4 0.4~0.5 0.5~1. 0 1.0~2.0 2.0~4.0 4.0~6.0 6.0~8.0
3.4 两端支撑式离心水泵单台检修劳动定额
两端支撑式离心水泵单台检修劳动定额见表2。
表2 两端支撑式离心水泵单台检修劳动定额
机泵规格
定额编号 2. 1 2.2 2. 3 2. 4 2. 5 2. 6 2. 7 2. 8
检修性质小修小修小修小修小修小修小修小修
定额工时 8 12 30 40 44 48 52 56
t 1.0以下 1.0~2. 0 2.0~4.0 4.0~6.0 6.0~8.0 8. 0~12 12~ 18 18~24
2 Q/SY1071—2015
表2(续)
机泵规格
检修性质小修大修大修大修大修大修大修大修大修大修
定额编号 2. 9 2. 10 2. 11 2. 12 2. 13 2. 14 2. 15 2. 16 2. 17 2. 18
定额工时 64 72 96 132 174 280 344 446 586 716
t 24 ~ 30) 1:0以下 1.0~2. 0 2.0~4.0 4. 0~6. 0 6.0~8.0 8. 0 ~12 12~ 18 18~24 24~30
3.5 多级分段式离心水泵单台检修劳动定额
多级分段式离心水泵单台检修劳动定额见表3。
表3 多级分段式离心水泵单台检修劳动定额
机泵规格
定额编号 3. 1 3. 2 3. 3 3. 4 3. 5 3. 6 3. 7 3. 8 3. 9 3. 10 3. 11 3.12 3. 13 3.14 3. 15
检修性质小修小修小修小修小修小修小修小修小修小修大修大修大修大修大修
定额工时 12 16 20 32 48 56 64 80 96 120 60 84 132 212 236
t 0.5以下 0.5~1.0 1.0~2.0 2.0~4.0 4.0~6.0 6.0~8.0 8.0~10 10~15 15~ 20 20 ~ 25 0.5以下 0.5~1.0 1.0~2.0 2. 0~4. 0 4.0~6.0
3 Q/SY1071—2015
表3(续)
机泵规格
定额编号 3. 16 3. 17 3. 18 3. 19 3. 20
检修性质大修大修大修大修大修
定额工时 312 384 484 628 872
t 6.0~8.0 8. 0~10 10~15 15~ 20 20 ~ 25
3.6 锅炉给水泵、凝结水泵、热循环水泵单台检修劳动定额
锅炉给水泵、凝结水泵、热循环水泵单台检修劳动定额见表4。
表4锅炉给水泵、凝结水泵、热循环水泵单台检修劳动定额
机泵规格
定额编号 4. 1 4. 2 4. 3 4. 4 4. 5 4. 6 4. 7 4. 8 4. 9 4. 10 4. 11 4. 12 4. 13 4. 14 4. 15 4. 16
检修性质小修小修小修小修小修小修小修小修大修大修大修大修大修大修大修大修
定额工时 16 16 20 32 48 64 72 88 60 84 148 220 272 356 436 508
t 0.5以下 0.5~1. 0 1.0~2.0 2.0~4.0 4.0~6.0 6.0~8.0 8.0~10 10~15 0.5以下 0.5~1. 0 1.0~2. 0 2.0~4.0 4. 0~6. 0 6.0~8.0 8.0~10
10 ~ 15
3.7 单级悬臂式离心油泵单台检修劳动定额
单级悬臂式离心油泵单台检修劳动定额见表5。
4
