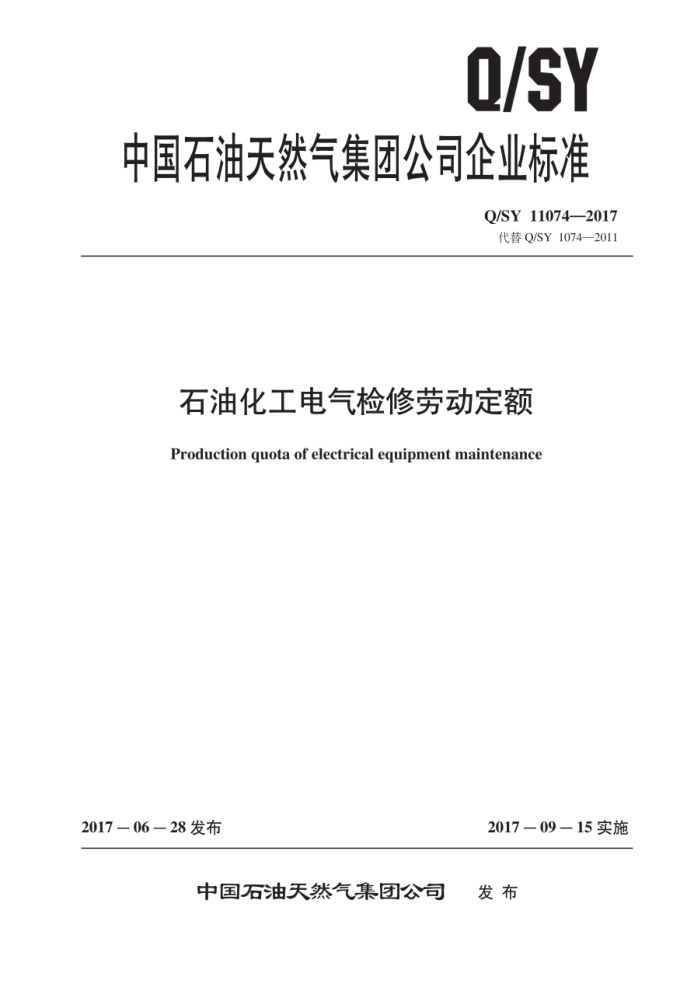

Q/SY
中国石油天然气集团公司企业标准
Q/SY 11074—2017 代替Q/SY1074—2011
石油化工电气检修劳动定额
Production quota of electrical equipment maintenance
2017－09－15实施
2017—0628发布
中国石油天然气集团公司 发布 Q/SY11074—2017
目 次
前言范围 2 有关说明 3 变压器检修劳动定额开关及线路检修劳动定额
1
4.
电动机检修劳动定额照明灯具检修及更换劳动定额试验及电动表修、校劳动定额 8 变配电装置安装劳动定额 9 电动机及电气控制设备安装劳动定额 10 电缆敷设检修劳动定额 11 照明设备安装及配线 12 防雷接地装置制作、安装劳动定额附录A（资料性附录） 直埋电缆挖填土方量计算参考表附录B（资料性附录） 部分型号电缆重量附录C（资料性附录） 部分灯具名称分类
5
13
6
23
- 24 37
T
53
62
- 72 -81
..-85 86
92 Q/SY11074—2017
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准是对Q/SY1074—2011《石油化工电气检修劳动定额》的修订。本标准与Q/SY1074 2011相比，主要变化如下：
对Q/SY1074一2011的操作范围，量，单位和符号进行了进一步规范：删除了“旧电缆拆除劳动定额”（见2011年版的4.23）：增加了“同步电动机大修劳动定额”子目（见5.7）：增加了“同步电动机非抽芯检修劳动定额”子目（见5.8）；增加了“高压同步电动机定子换线劳动定额”子目，同时增加定额起重工工时和工作内容（见5.9）增加了“高压同步电动机转子大修劳动定额子目，同时增加定额起重工工时和工作内容（见5.10）增加了“低压异步电动机定子换线劳动定额”子目，同时增加定额起重工工时和工作内容（见5.11）增加了“6kV异步电动机定子换线劳动定额子目，同时增加定额起重工工时（见5.12）增加了“防爆电动机解体大修劳动定额”子目和工作内容（见5.13）：增加了“防爆变频电动机解体大修劳动定额”（见5.13.2）。 增加了“电动机小修劳动定额”（见5.19）：增加了“防爆电动机小修劳动定额”（见5.20）：删除了“固定型开口式，密闭式蓄电池安装劳动定额*（见2011年版的6.28）删除了“酸碱性蓄电池充放电劳动定额”（见2011年版的6.29）：删除了“电动机过渡接线盒安装劳动定额”（见2011年版的7.21）：增加了“快切屏、备自投调试劳动定额”（见7.22）：增加了“GIS、六氟化硫封闭式组合电器交接试验劳动定额”见（7.24）：增加了“UPS检修劳动定额”（见7.31）；增加了“EPS检修劳动定额”（见7.32）：增加了“直流柜检修劳动定额”（见7.33）：增加了“防雷及接地装置检修劳动定额”（见7.34）：删除了“人工挖路面劳动定额”（见2011年版的8.2）：增加了“高压变频柜安装劳动定额”（见8.10.2）增加了“低压配电屏、直流配电屏安装劳动定额低压配电屏子目中的电工工时（见 8.15); 修改了“抽屈柜安装劳动定额”单位，由“每5柜”改为“每台”，同时改变电工工时（见 8.16，2011年版的6.16）；增加了“低压变频柜安装劳动定额”（见8.16.2）增加了“压，焊接线端子制安定额”（见8.22）：增加了*等电位连接箱安装劳动定额”（见8.24）：
II Q/SY11074—2017
增加了固定式动力配电箱安装劳动定额子目中的工时（见8.25）：删除了“电缆沟挖填土劳动定额”（见2011年版的8.3）：一增加了“封闭式插接母线槽安装劳动定额”（见8.31）一增加了*GIS六氟化硫断路器安装劳动定额”（见8.33）：增加了静电接地消除棒安装劳动定额”（见8.34）；增加了“防爆电动机检查、接线劳动定额”子目和工时（见9.4）：增加了“操作柱安装劳动定额”（见9.12）改变了低压电动机二次回路安装。配线劳动定额”中对于形式的划分（见9.21，2011年
版的7.19）：一增加了“电缆保护管敷设劳动定额”中的工作内容（见10.3）：增加了“5芯电缆敷设劳动定额”（见10.11.3）：一增加了“电缆桥架安装劳动定额”（见10.18）：增加了“接地断接卡子制作、安装劳动定额”（见12.9）。 本标准由中国石油天然气集团公司标准化委员会劳动定员定额专业标准化技术委员会提出并
归口。
本标准负责起草单位：大连石化分公司。 本标准参加起草单位：抚顺石化分公司、兰州石化分公司、大庆石化分公司、锦西石化分公司、
东北炼化工程有限公司。
本标准主要起草人：关雪梅。姜伟。李金生、陈如伟、丁华、陈岩。孙强。李东源，李明晖。 陈诚。
本标准代替了Q/SY1074—2011。 Q/SY1073—2011的历次发布情况为：
Q/SY 1074—2007
III Q/SY11074—2017
石油化工电气检修劳动定额
1范围
本标准规定了石油化工企业电气设备检修，维护，安装，试验，调校，架空线路和电缆敷设等劳动定额。
本标准适用于石油化工企业电气设备的安装。检修维护和技术改造项目等。
2有关说明 2.1计量单位的说明
定额时间单位为小时（h），十进位制。 2.2 数值极限的说明
本标准中凡是“以内”。“以下”、“小于”“低于”者均包括数字本身，凡是“以外”、“以上” “大于”、“高于”者均不包括数字本身。 2.3 调整系数的说明 2.3.1 高空系数见表1。
表1高空系数
单位为米平台上 1.00 1.05 1.10 1.15 1.20
编号 1.1 1.2 1.3 1.4 1.5
高度 2 ~5 >5~10 >10 20 >20 ~ 30 >30 ~ 50
脚手架上 1.05 1.10 1.15 1.20 1.25
2.3.2抢修系数：有关部门下达临时抢修任务，工时定额乘以系数2.0。 2.3.3环境温度在37℃以上或零下15C以下的场合，工时定额乘以系数1.2 2.3.4本标准电气设备装置、线路等拆除回收定额，按有关安装工时定额乘以拆收系数，见表2。 2.3.5人工包括两大部分：基本用工和其他用工。
基本用工是指完成定额项目中的用工（包括监护用工）。 其他用工是指零星工序和施工组织及设计方案规定的施工现场范围内的设备、材料、成品、构件
的运输等用工。
1 Q/SY11074—2017
表2拆收系数
编号 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 2.10 2.11 2.12 2.13
内容
拆收系数 0.40 0.30 0.20 0.50 0.60 0.30 0.30 0.40 0.60 0.40 0.50 0.60 0.40
10kV以下变配电设备
母线及绝缘子
整流器
控制平台。操作台。配电盘。端子箱
接地网及避雷装置起重运输设备电气装置
开关及控制装置室内低压导线 10kV以下架空线路
电容器 10kV以下变配电设备
钢管配线线路
电缆
3 变压器检修劳动定额 3.1 说明 3.1.1 干式变压器检修执行本章定额。 3.1.2 本章不包括高、低压侧母线、端子箱、避雷器检修。 3.2 变压器现场大修劳动定额 3.2.1 变压器现场大修劳动定额见表3。 3.2.2 油浸式调压器大修工时单项按同容量变压器大修工时以表3乘0.5，三相以表3乘0.8。 3.2.3 一次。二次接头连线查处，560kV-A以下者另加4h，3200kV·A以下者另加6h，3200kVA 以上者，另加9h。 3.2.4变压器滤油、换油以表3乘系数0.3。 3.3 变压器厂房内大修劳动定额 3.3.1 变压器厂房内修劳动定额见表4。 3.3.2 喷漆时1000kV·A以下的每台8h，10000kV-A以下的每台20h，10000kV·A以上的每台40h。 3.4 变压器干燥劳动定额
变压器干燥劳动定额见表5。
2
