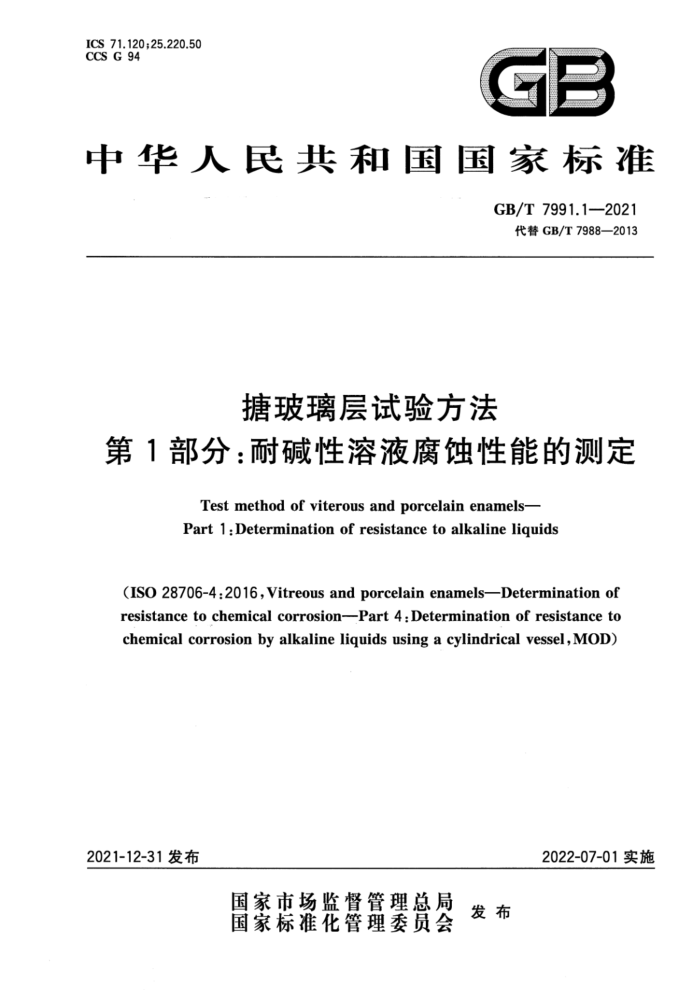

ICS 71.120;25.220.50 CCS G 94
G
中华人民共和国国家标准
GB/T7991.1—2021
代替GB/T7988—2013
塘玻璃层试验方法
第1部分：耐碱性溶液腐蚀性能的测定
Testmethodofviterousandporcelainenamels- Part1:Determination ofresistancetoalkalineliquids
(IS028706-4:2016,VitreousandporcelainenamelsDeterminationof resistance to chemical corrosion--Part 4:Determination of resistance to chemical corrosion by alkaline liquids using a cylindrical vessel,MOD)
2022-07-01实施
2021-12-31发布
国家市场监督管理总局国家标准化管理委员会
发布 GB/T7991.1—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T7991《塘玻璃层试验方法》的第1部分。GB/T7991已经发布了以下部分：
第1部分：耐碱性溶液腐蚀性能的测定；第3部分：耐温差急变性能的测定；第4部分：耐机械冲击性能的测定；第5部分：用电磁法测量厚度；第6部分：高电压试验；第7部分：平均线热膨胀系数的测定；第9部分：抗拉强度的测定；第10部分：铅、镉溶出量的测定。
-
本文件代替GB/T7988—2013《玻璃釉耐碱性溶液腐蚀性能的测定》，与GB/T7988—2013相比，除结构调整和编辑性改动外，主要技术变化如下：
a）更改了试验用水的技术要求（见5.2，GB/T7988一2013的4.2）； b）增加了试样保护套“橡胶层厚度不应小于2mm”的技术要求（见6.1.4)； c）更改了恒温水浴器的技术要求（见6.2，GB/T7988一2013的5.2)； d) 删除了“如果两块试样中有裂纹、爆瓷、边缘受腐蚀的试样，应将这种现象描述在试验报告中
并应更换试样重新进行试验”的规定（见GB/T7988一2013的8.1)； e）删除了“试样日腐蚀速率计算公式”（见GB/T7988—2013的8.2)； f)增加了“1mol/L热氢氧化钠溶液腐蚀测试”（见第11章）。 本文件修改采用ISO28706-4：2016《塘瓷和瓷釉耐化学腐蚀性测定第4部分：用圆柱形容器测
定耐碱性液体的腐蚀性能》。
本文件增加了“术语和定义”一章。 本文件与ISO28706-4：2016相比，在结构上有较多调整。两个文件之间的结构编号变化对照一览
表见附录A。
本文件与ISO28706-4：2016的技术差异及其原因如下：
删除了规范性引用文件ISO48（见6.1.4）；用规范性引用文件GB/T6682替换了ISO3696，两个文件之间的一致性程度为修改，以适应我国的技术条件，提高可操作性（见5.2）；增加了规范性引用文件GB/T678（见5.5）；增加了规范性引用文件GB/T629（见5.6）；用规范性引用文件GB/T20878替换了EN10088-1，两个文件之间没有一致性对应关系，以适应我国的技术条件，提高可操作性（见6.1.6）；用规范性引用文件GB/T12806替换了ISO1042，两个文件之间的一致性程度为非等效，以适应我国的技术条件，提高可操作性（见6.9）；用规范性引用文件HG/T3105替换了ISO28764，两个文件之间没有一致性对应关系，以适应我国的技术条件，提高可操作性（见7.1）； -增加了剔除质量不合格的试样。清除试样上存在的质量缺陷的规定（见8.1，8.2），目的是为了
I GB/T 7991.1—2021
提高试验结果的准确性，尽可能避免试验过程中试样的质量缺陷处受到碱液腐蚀后对试验结果造成影响；增加了“将试样从干燥器中取出到称量试样结束的过程，时间不大于2min”的规定（见8.9），为了尽可能避免试样吸附空气中的水分而增重，提高称量的准确性；将未注人试验液的试验装置在恒温水浴器中加热的时间由10min更改为15min（见8.6），目的是为了确保试验装置的温度和恒温水浴器中水的温度一致，提高试验结果的准确性。
- -
本文件做了下列编辑性改动：
为与现有标准协调，将标准名称更改为《塘玻璃层试验方法第1部分：耐碱性溶液腐蚀性能的测定》；更改了6.1试验装置中保护套、法兰板、塞子、六翼螺母的说明顺序，更改了公式中称量的试样前后质量符号m的下标。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国石油和化学工业联合会提出。 本文件由全国塘玻璃设备标准化技术委员会(SAC/TC72)归口。 本文件起草单位：江苏扬阳化工设备制造有限公司、太仓新工糖玻璃有限公司、苏州市协力化工设
备有限公司、江阴市大成化工设备厂、天华化工机械及自动化研究设计院有限公司。
本文件主要起草人：朱宏志、钱建丰、沈永其、未志华、贺正文、肖丽娟、桑临春、徐国平。 本文件1987年首次发布为GB/T7988--1987，2002年第一次修订，2013年第二次修订，本次为第
三次修订。
1 GB/T7991.1—2021
引 言
GB/T7991旨在准确测量掂玻璃层各项性能数据，拟由10个部分组成：
第1部分：耐碱性溶液腐蚀性能的测定；第2部分：耐沸腾酸及其蒸气腐蚀性能的测定；第3部分：耐温差急变性能的测定；第4部分：耐机械冲击性能的测定；第5部分：用电磁法测量厚度；第6部分：高电压试验；第7部分：平均线热膨胀系数的测定；第8部分：抗划伤性能的测定；第9部分：抗拉强度的测定；第10部分：铅、镉溶出量的测定。
这十项性能参数对塘玻璃设备是非常重要的，直接关系到塘玻璃设备的质量和使用寿命。 本文件提高了试验方法的技术水平和检测结果的准确性，可更加准确地测量玻璃层耐碱腐蚀性
能数据，对优化塘玻璃釉料的配方，评价塘玻璃设备烧成工艺的合理性、先进性，提高塘玻璃设备的质量和使用寿命具有非常重要的意义。此外，本文件修改采用ISO28706-4：2016《塘瓷和瓷釉耐化学腐蚀性测定第4部分：用圆柱形容器测定耐碱性液体的腐蚀性能》，与国际标准保持一致，从而按照本文件进行试验的结果与国际标准的试验结果进行对比时，试验结果具有可比性，能更好地促进贸易、交流与技术合作。
自 GB/T7991.1—2021
塘玻璃层试验方法
第1部分：耐碱性溶液腐蚀性能的测定
1范围
本文件描述了玻璃平板试件塘玻璃层耐碱性溶液腐蚀性能测定的试验原理，并规定了试剂、试验装置、试样、试验步骤、结果计算和试验报告。
本文件适用于糖玻璃层耐碱性溶液腐蚀性能的测定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 629 化学试剂氢氧化钠 GB/T 678 化学试剂乙醇(无水乙醇) GB/T6682 分析实验室用水规格和试验方法（GB/T6682-2008，ISO3696：1987，MOD) GB/T12806 实验室玻璃仪器单标线容量瓶（GB/T12806—2011，ISO1042：1998，NEQ） GB/T 20878 不锈钢和耐热钢牌号及化学成分 HG/T3105 钢板塘玻璃试件的制备
3术语和定义
本文件没有需要界定的术语和定义。
4原理
用一定浓度、一定温度和一定量的碱性溶液腐蚀玻璃层面一定时间后，测定试样的质量损失，并计算单位面积上的质量损失和腐蚀速率。
5试剂 5.1基本要求
除特殊规定外，试验过程应使用经过验证的分析纯试剂。 5.2试验用水
试验用蒸馏水应为符合GB/T6682规定的三级纯度的蒸馏水或同等纯度的水。 5.3乙酸溶液
乙酸溶液浓度为50mL/L，用于清洗试验装置和试样。
1 GB/T 7991.1—2021
5.4中性洗涤剂
中性洗涤剂用于清洗试样表面的油渍及污物。 5.5无水乙醇
无水乙醇用于除去试样表面的水分并应符合GB/T678的规定。 5.6碱性试剂
碱性试剂应是符合GB/T629规定的氢氧化钠溶液或其他碱性试剂，纯度级别为分析纯，应确保在密闭干燥的条件下保存。
6试验装置及其材料 6.1试验装置 6.1.1概述
试验装置为圆筒形容器，结构见图1。
9
标引序号说明： 1
圆筒；法兰板；一保护套；一试样。
一螺母； 2— 一吊环； 3
S
n
一塞子；一充液嘴；一支座；
8 9-
5
图1试验装置结构型式图
2 GB/T7991.1—2021
6.1.2圆筒
圆筒结构型式及尺寸应符合图2的规定，材料为S31668，其化学成分应符合GB/T20878的要求。
单位为毫米
6X60
-
89
3V
O
2N
3
2 1X45°
A.8 DN80
M8X40
图2 圆筒结构型式及尺寸
3 GB/T 7991.1—2021
6.1.3法兰板
法兰板结构型式及尺寸应符合图3的规定，材料为S31668，其化学成分应符合GB/T20878的要求。
单位为毫米
1X45
0
4
5
5
E 25
5
2
T6
6X60°
R5
30°
图3法兰板结构型式及尺寸
6.1.4保护套
保护套结构型式及尺寸应符合图4的规定，用于包裹试样，由硬度为70IRHD的合成橡胶制成。 选用的橡胶材料应耐100℃碱性溶液及水的腐蚀（例如：氯丁橡胶或乙丙橡胶）。橡胶层厚度不应小于 2 mm。
