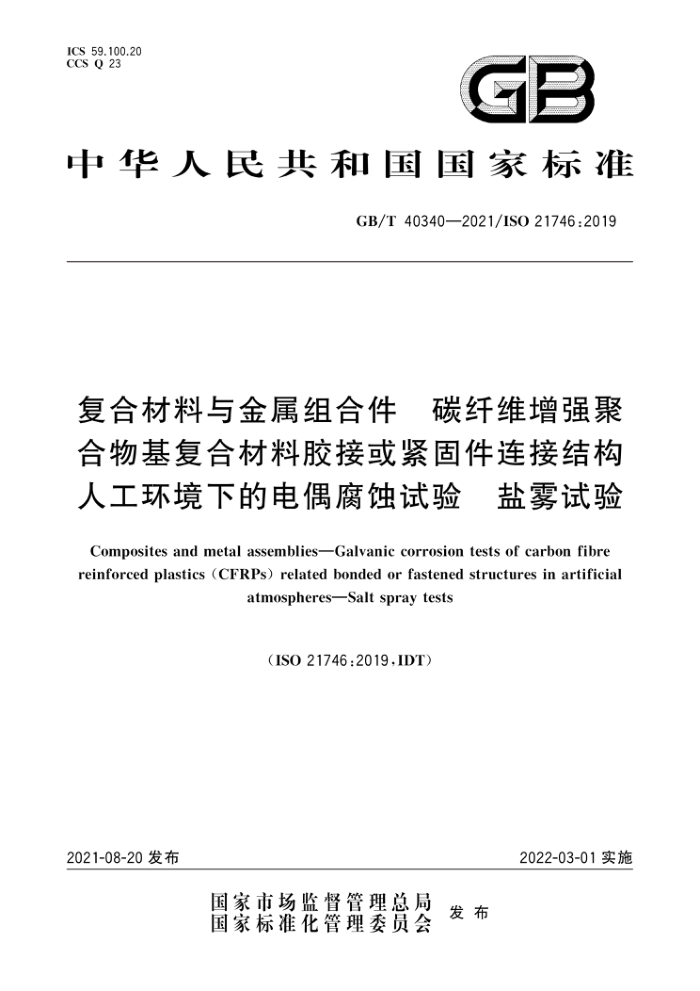

ICS 59.100.20 CCS Q 23
GB
中华人民共和国国家标准
GB/T40340—2021/IS021746:2019
复合材料与金属组合件碳纤维增强聚合物基复合材料胶接或紧固件连接结构人工环境下的电偶腐蚀试验 盐雾试验
Composites and metal assembliesGalvanic corrosion tests of carbon fibre reinforced plastics (CFRPs) related bonded or fastened structures in artificial
atmospheresSalt spraytests
（ISO21746:2019,IDT)
2021-08-20发布
2022-03-01实施
国家市场监督管理总局国家标准化管理委员会
发布 GB/T40340—2021/IS021746:2019
目 次
前言
I
范围规范性引用文件 3 术语和定义 4 试验溶液 4.1 盐溶液的配制 4.2pH值调节..
1.
2
4.2.1 盐溶液的pH值. 4.2.2 中性盐雾试验（NSS) 4.2.3 乙酸盐雾试验（AASS) 4.2.4 铜加速乙酸盐雾试验（CASS) 4.3 过滤
5 设备 5.1 部件保护 5.2 盐雾箱 5.3 控温加热器 5.4 喷雾装置 5.5 收集器盐雾箱腐蚀性能的评价方法
6
6.1 总则 6.2 参比试样 6.3 参比试样放置 6.4 试验时间 6.5 质量损失（单位面积质量） 6.6 盐雾箱的理想性能试验样品试验样品放置试验条件 10 试验时间·
>
8
9
试验样品后处理· 11.1 总则 11.2 非有机涂层试样：金属和/或无机涂层试样 11.3有机涂层试样 11.3.1 有机涂层划痕试样 11.3.2 有机涂层无划痕试样
11
... GB/T40340—2021/ISO21746:2019
12 结果评价. 13试验报告附录A（资料性） -种带有雾气排放和排液装置的盐雾箱设计示意图：附录B（资料性） 采用锌参比试样评价盐雾箱腐蚀性能的补充方法附录C（规范性） 有机涂层试验板的制备附录D（规范性） 有机涂层试验板需要补充的信息附录E（资料性） 盐雾试验推荐的CFRP和金属组合件试样
X
8 10 11 12 13 14
..
参考文献
15
1 GB/T40340—2021/ISO21746:2019
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件采用翻译法等同采用ISO21746：2019《复合材料与金属组合件 碳纤维增强聚合物基复合材料胶接或紧固件连接结构人工环境下的电偶腐蚀试验盐雾试验》。
与本文件中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T9271—2008 色漆和清漆标准试板（ISO1514：2004，MOD)； GB/T10123—2001 金属和合金的腐蚀基本术语和定义（eqV，ISO8044：1999）；
—GB/T13452.2—2008 色漆和清漆漆膜厚度的测定（ISO2808：2007，IDT）； —GB/T16545—2015 金属和合金的腐蚀腐蚀试样上腐蚀产物的清除（1SO8407：2009，
IDT) ; GB/T30786—2014 色漆和清漆腐蚀试验用金属板涂层划痕标记导则（ISO17872：2007， IDT)。
-
本文件由全国碳纤维标准化技术委员会（SAC/TC572)提出并归口。 本文件起草单位：南京玻璃纤维研究设计院有限公司、中国汽车技术研究中心有限公司、安徽佳力
奇先进复合材料科技股份公司、上海飞机制造有限公司、中国石化上海石油化工股份有限公司、安徽弘昌新材料有限公司、常州达姆斯检测技术有限公司、江苏集萃碳纤维及复合材料应用技术研究院有限公司、常州启赋安泰复合材料科技有限公司。
本文件主要起草人：赵洪宝、孟宪明、唐宇、马丹、路强、王冠辉、张路、韩风、张赛、周妍、洪亮、谈源
侯伟、许经纬、王健、马超群。
II GB/T40340—2021/IS021746:2019
复合材料与金属组合件碳纤维增强聚合物基复合材料胶接或紧固件连接结构人工环境下的电偶腐蚀试验盐雾试验
1范围
本文件规定了中性盐雾（NSS）、乙酸盐雾（AASS）和铜加速乙酸盐雾（CASS)试验使用的设备、试剂和方法，用于评估在伴有暂时或临时绝缘电流的情况下，碳纤维增强聚合物基复合材料（CFRPs）与金属材料之间的接头和胶接结构处的电偶腐蚀耐受性。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO 1514 色漆和清漆标准试板（PaintsandvarnishesStandardpanelsfortesting） ISO 2808 色漆和清漆漆膜厚度的测定（Paintsandvarnishes一Determinationoffilmthick
ness)
ISO3574 商业级和冲压级的冷轧碳素薄钢板（Cold-reducedcarbonsteelsheetofcommercialand drawing qualities)
ISO6361-2锻铝和铝合金薄板、带材和板材第2部分：力学性能（Wroughtaluminiumand aluminium alloys—Sheets, strips and plates—Part 2:Mechanical properties)
ISO8044金属和合金的腐蚀基本术语和定义（Corrosionofmetalsandalloys一Basicterms and definitions)
ISO8407金属和合金的腐蚀腐蚀试样上腐蚀产物的清除（Corrosionofmetalsandalloys一Re moval of corrosion products from corrosion test specimens)
ISO17872 色漆和清漆腐蚀试验用金属板涂层划痕标记导则（Paintsandvarnishes Guidelines for the introductionof scribe marks through coatings on metallic panels for corrosion tes ting)
3术语和定义
ISO8044界定的以及下列术语和定义适用于本文件。
3.1
参比材料referencematerial 已知试验性能的材料。
3.2
参比试样referencespecimen 用于检查盐雾箱试验结果的再现性和重复性的，一定量的参比材料。
1 GB/T40340—2021/ISO21746:2019
3.3
试验样品 test specimen 用于测试试验的样品。
3.4
替换样品 substitute specimen 由惰性材料制成，用于替换试验样品的试样（如陶瓷或玻璃）。
3.5
对照样品 controlspecimen 由与试验样品中CFRPs相同的CFRP制成，用于检查试验结果的再现性、重复性和由溶液吸附导
致的误差或偏移的样品。 3.6
中性盐雾试验 neutral saltspraytest NSS 用5%氯化钠溶液在受控环境下喷雾的试验方法。尤其适用于：
紧固件或胶接形式的CFRPs和金属或合金；牺性保护（阳极性和阴极性）；一涂有机涂层的CFRPs与金属材料的销钉连接或铆接接头处。
3.7
乙酸盐雾试验 acetic acid salt spraytest AASS 用加入冰乙酸的5%氯化钠溶液在受控环境下喷雾的试验方法，尤其适用于在酸雨或废气环境下
使用的含铜、铝网或箔电击保护层（LSP)的CFPRs试验。 3.8
铜加速乙酸盐雾试验 copper-accelerated acetic acid salt spray test CASS 用加入氯化铜和冰乙酸的5%氯化钠溶液在受控环境下喷雾的试验方法，适用于在酸雨或废气环
境下使用的同铝合金胶接或紧固连接的CFPRs（含LSP)的模拟老化试验。 3.9
划痕样品 scribed specimen 表面带有预先引人划痕，具有有机或无机涂层的样品。
3.10
盐的纯度 purity of salt 去除杂质后氯化钠的质量分数。
4试验溶液
4.1 盐溶液的配制
在25℃土2℃的环境下，溶解足量的氯化钠于蒸馏水或去离子水（电导率不大于20uS/cm)中，配
制浓度为50g/L土5g/L的盐溶液。由于空气中CO2的溶解会使溶剂的电导率产生偏移，因此，应在溶质即将溶解时测量溶剂的电导率。所收集的喷雾溶液浓度应为50g/L土5g/L。25℃时，收集的喷雾溶液密度应为1.029～1.036。
氯化钠的铜含量应小于0.001%（质量分数），镍含量应小于0.001%（质量分数），铜和镍的含量由原子吸收分光光度法或其他具有相同精度的分析方法测定。氯化钠中碘化钠的含量不应超过0.1%（质量 2
