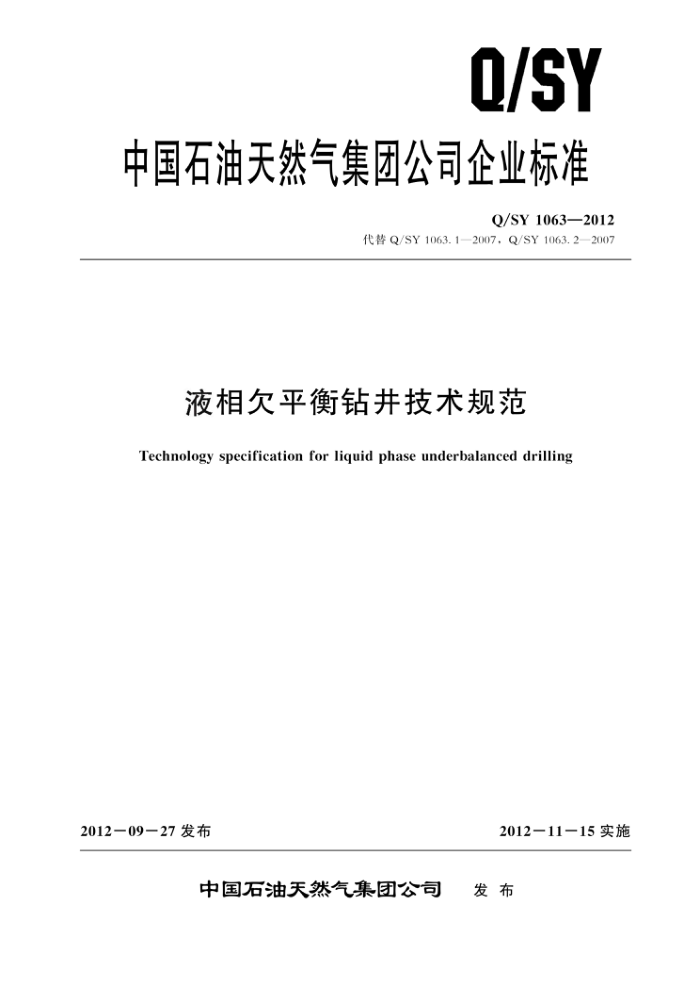

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1063—2012
代替Q/SY1063.1—2007，Q/SY1063.2—2007
液相欠平衡钻井技术规范
Technology specification for liquid phase underbalanced drilling
2012－09－27 发布
2012一11一15实施
中国石油天然气集团公司 发布 Q/SY 1063—2012
目 次
前言
范围 2 规范性引用文件
1
术语和定义实施条件
3
4
5 设计内容及要求 6 欠平衡钻井参数设计
2
欠平衡钻井液及储备液欠平衡钻井专用设备和工具配置及要求作业准备 10 施工作业 11 欠平衡钻井终止条件 12 健康、安全与环境保护参考文献
7
8
9
0 Q/SY 1063—2012
前創言
本标准按照GB/T 1.1一2009《标准化工作导则第 1部分：标准的结构和编写》给出的规则编写。
本标准代替Q/SY1063.1一2007《欠平衡钻井技术规范第1部分：井场布置原则及要求》、 Q/SY1063.2一2007 《欠平衡钻井技术规范第 2 部分：装置与工具的配备、安装及调试》。与Q/SY 1063.1—2007和Q/SY1063.2—2007相比，主要变化如下：
-增加了欠平衡钻井术语和定义（见第3章）; 修改了井场布置原则及要求（见4.2和4.3，Q/SY1063.1—2007)； -增加了欠平衡钻井设计内容及要求（见第5章）；增加了欠平衡钻井参数设计（见第6章)； -增加了欠平衡钻井储备液密度和数量的确定原则（见第7章）； -修改了装置与工具的配备、安装及调试（见第8章，Q/SY1063.2一2007）；增加了欠平衡钻井作业准备（见第9章)；增加了欠平衡钻井施工作业（见第10章）；增加了欠平衡钻井终止条件（见第11章）；一增加了欠平衡钻井健康、安全与环境保护（见第12章）。
本标准由中国石油天然气集团公司标准化委员会石油工程技术专业标准化技术委员会提出并归口。
本标准起草单位：中国石油集团川庆钻探工程有限公司钻采工程技术研究院本部分主要起草人：杨玻、左星、薛秋来、江迎军、祝秀娟、高如军、庞平、舒挺、李照。 本标准代替了 Q/SY 1063.1—2007 和 Q/SY 1063.2—2007。 Q/SY1063.1—2007的历次版本发布情况为：
-Q/CNPC 63.1—2002。 Q/SY1063.2一2007的历次版本发布情况为：
Q/CNPC 63.2—2002。
Ⅱ Q/SY 1063—2012
液相欠平衡钻井技术规范
1范围
本标准规定了液相欠平衡钻井的设计原则、装备要求和工艺规程。 本标准适用于陆上液相欠平衡钻井作业。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 22513　石油天然气工业　钻井和采油设备　井口装置和采油树 SY/T 5087 1 含硫化氢油气井安全钻井推荐做法 SY/T 5225石油与天然气钻井、开发、储运防火防爆安全生产管理规程 SY/T 6228 油气井钻井及修井作业职业安全的推荐作法 SY 6277 含硫油气田硫化氢监测与人身安全防护规程 SY/T 6426 4 钻井井控技术规程 SY/T 6509 方钻杆 Q/SY 1552—2012　钻井井控技术规范 ANSI/API Spec 5DP：2009/ISO 11961钻杆规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
欠压值 negative differential pressure 井底压力低于所钻地层的孔隙压力，其差值即为欠压值。
3. 2
欠平衡钻井 underbalanced drilling 井底压力低于所钻地层的孔隙压力，有效控制地层流体流入井筒，并对其进行处理的钻井方式。
3.3
液相欠平衡钻井 # liquid phase underbalanced drilling 用液相循环介质所进行的欠平衡钻井。
3. 4
带压起下管串作业snubbing 在井口有一定压力的条件下所进行的起下管串作业。
3.5
全过程欠平衡钻井 :whole-process underbalanced drilling 在钻进、起下钻、取心、测井、完井作业过程中，保持井底压力始终不大于地层孔隙压力的
1 Q/SY 1063—2012
表1 (续) 名称套管阀
类别强制起下钻设备。
设备选择
△ △
带压起下钻装置
注：～一必选；△一可选。 a可以使用旋转防喷器。 b 仅适用于油井。 。用于全过程欠平衡钻井。
表2钻具、井口工具配置
单位根套 m 只只只只只
配备要求
序号 1 2 3 4 5 6 7 8
名称六方方钻杆a 六方方钻杆补心a 18°斜坡钻杆 18°斜坡吊卡
1 1
根据具体情况定
>3 1
钻杆卡瓦旋塞钻具止回阀旁通阀
根据具体情况定根据具体情况定根据具体情况定
a仅当使用转盘钻时应用。
设备及工具要求
8. 2
8. 2. 1 欠平衡压力控制设备 8. 2. 1. 1 旋转控制头系统
旋转控制头系统包括旋转控制头、监控箱、冷却/润滑站等。要求如下：
高压地层使用高压力等级的旋转控制头，允许旋转控制头压力等级（静态工作压力）低于其
a）
下部环形防喷器压力等级。 b) 通径选择考虑钻井、完井作业管串及附件的最大外径和施工工艺的要求。
旋转控制头的法兰形式、法兰尺寸及法兰用密封环垫，其技术要求符合GB/T22513的规定。
)
d) 使用胶芯的尺寸与所用18°斜坡钻杆及（六方）方钻杆尺寸匹配。 e) 在使用转盘钻时，旋转头驱动器尺寸与使用的方钻杆匹配。
8.2.1.2旋转防喷器系统
旋转防喷器系统包括旋转防喷器、监控箱、液压/控制系统和压力测试管汇等。要求如下：
高压地层使用高压力等级的旋转防喷器，允许旋转防喷器压力等级（静态工作压力）低于其
a）
下部环形防喷器压力等级。 b） 旋转防喷器应配备液压控制系统。该系统应能够保证旋转防喷器实现抱紧、卸压、设定抱
4
