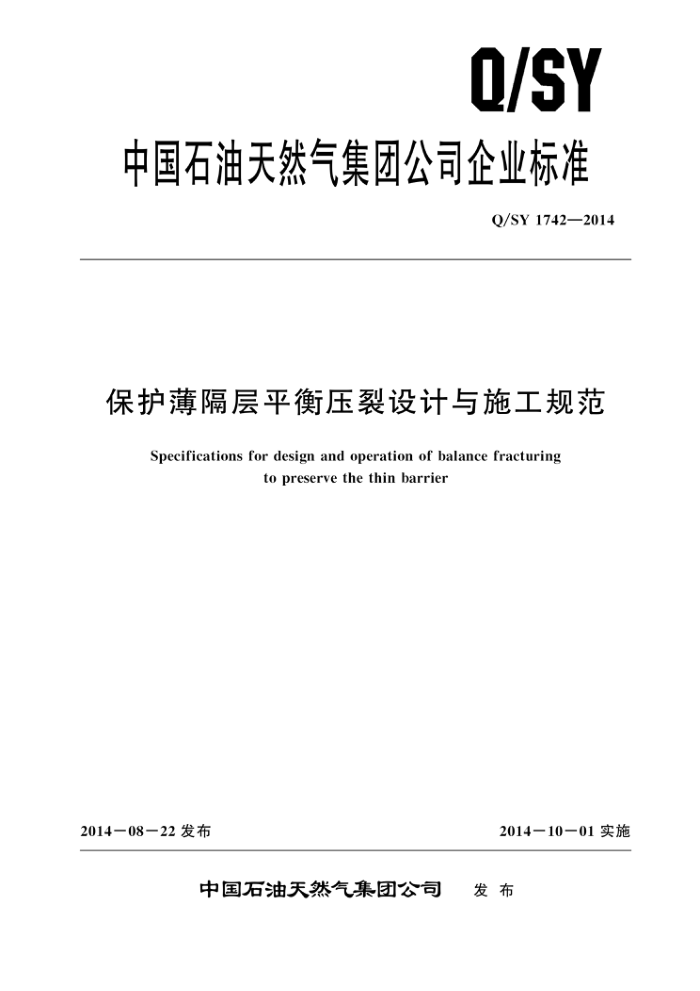

Q/SY
中国石油天然气集团公司企业标准
Q/SY 1742—2014
保护薄隔层平衡压裂设计与施工规范
Specifications for design and operation of balance fracturing
to preserve the thin barrier
2014－08－22 发布
2014一10一01实施
中国石油天然气集团公司
发布 Q/SY 1742—2014
目 次
前言引言
范围规范性引用文件术语与定义选井选层原则
2
3
4
5 压裂工艺设计
压裂施工设计压裂施工要求
6
7
2
8质量、健康、安全与环保要求附录A （资料性附录) 压裂工艺设计书格式附录B（资料性附录） 管柱基本组配示意图附录C（资料性附录） 压裂施工设计书格式附录D（资料性附录） 验窜管柱组配示意图

.6 Q/SY 1742—2014
前 言
本标准按照GB/T 1.1一2009 《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草
本标准由中国石油天然气集团公司标准化委员会勘探与生产专业标准化技术委员会提出并归口。 本标准主要起草单位：大庆油田有限责任公司、长庆油气田分公司。 本标准主要起草人：周婷婷、张晓君、刘献龙、杨玉才。
= Q/SY 1742—2014
引言
本文件的发布机构提请注意，声明符合本文件时，可能涉及到6.3与保护薄隔层压裂管柱组配相关的专利的使用。
本文件的发布机构对于该专利的真实性、有效性和范围无任何立场该专利持有人已向本文件的发布机械保证，他愿意同任何申请人在合理且无歧视的条款和条件
下，就该专利授权许可进行谈判。该专利持有人的声明已在本文件的发布机构备案。相关信息可以通过以下联系方式获得：
专利持有人姓名：张晓君。 地址：黑龙江省大庆市让胡路区龙十路井下作业分公司。 请注意除上述专利外，本文件的某此内容仍可能涉及专利。本文件的发布机构不承担识别这些专
利的责任。
II Q/SY 1742—2014
5　压裂工艺设计
5.1 压裂资料录取、压裂设计要求、压裂材料的评估与优选按照 Q/SY 1025一2010 中 3.1～3.3的规定执行。 5.2压裂参数要求：根据隔层应力和厚度确定目的层和平衡层的压差，据此优化工具和压裂参数。 5.3压裂工艺设计书文本格式参见附录 A。
6　压裂施工设计
6.1　井场要求
应符合 Q/SY 1025一2010 中 4.1.1 的规定。
6.2井筒准备
应符合SY/T5587.5—2004的规定。 6.3压裂管柱基本组配方式 6.3.1单层压裂保护压裂层上隔层时管柱组合：油管工作筒封隔器平衡器封隔器喷砂器 封隔器丝堵。 6.3.2单层压裂保护压裂层下隔层时管柱组合：油管工作筒＋封隔器＋平衡喷砂器＋封隔器＋喷砂器封隔器丝堵。 6.3.3单层压裂同时保护压裂层上下隔层时管柱组合：油管工作筒＋封隔器平衡器＋封隔器 平衡喷砂器封隔器喷砂器封隔器丝堵。 6.3.4不动管柱压裂两层保护中间隔层时管柱组合：油管＋工作筒＋封隔器平衡喷砂器平衡器 封隔器喷砂器封隔器丝堵。 6.3.5压裂管柱基本组配示意图参见附录 B。 6.4压裂设备、仪器仪表、压裂液材料及配液、支撑剂的准备
应符合 Q/SY1025—2010中 4.1.4～4.1.6 的规定 6.5　压裂施工设计书文本格式
压裂施工设计书文本格式参见附录C。
７　压裂施工要求
7.1试压
应符合 SY/T 5289—2008中 5.2.2的要求。 7.2验窜 7.2.1根据验窜管柱图下人验窜管柱至未射孔井段，检验验窜管柱质量，套压无变化无溢流为合格。 7. 2. 2 磁测定位。 7.2.3按照隔层承压能力的80%打压，根据套压变化判断是否窜层，窜层则停止本层压裂施工。 2
