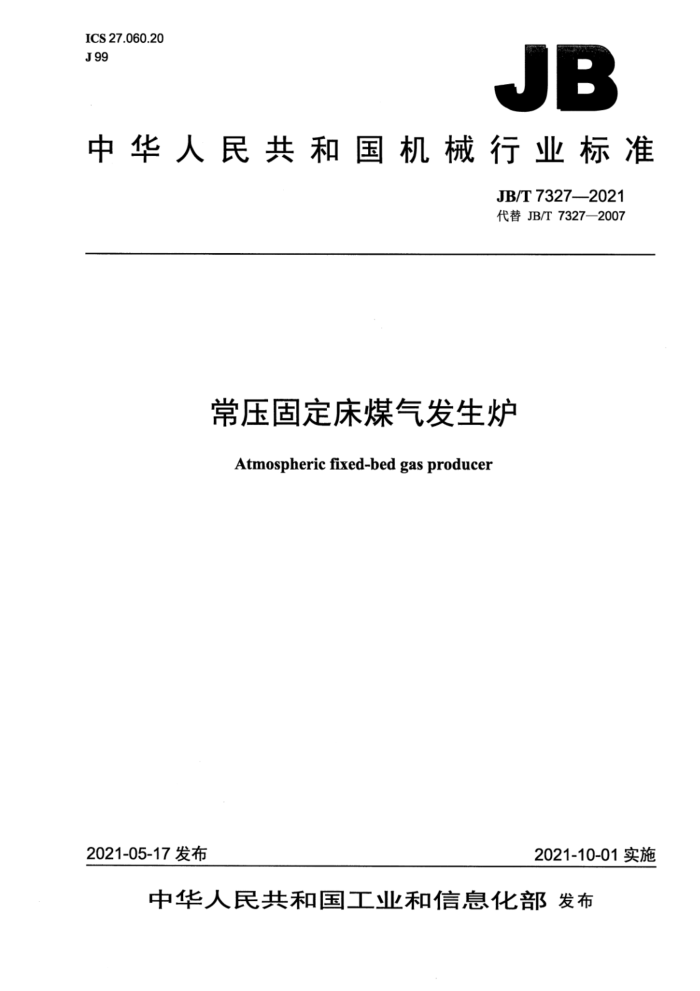

中华人民共和国机械行业标准
JB/T 7327—2021 代替JB/T7327—2007
常压固定床煤气发生炉 Atmospheric fixed-bed gas producer
2021-05-17发布
2021-10-01实施 目 次
前言 1范围 2规范性引用文件 3型式分类. 4主参数系列... 5型号与标记示例 6技术要求.. 6.1 一般要求 6.2 安全... 6.3 主要零部件质量要求 6.4 装配要求. 6.5 外购件 6.6 随机技术文件. 7试验方法和检验规则. 8标志、涂装、包装运输、贮存
图1混合煤气发生炉图2水煤气发生炉.. 图3混合煤气二段炉图4水煤气二段炉
表1 型式分类表2结构特征代号表3炉膛公称直径表4性能要求.. 表5加煤机主要零件材料和质量要求表6炉体材料和质量要求.. 表7炉篦材料及质量要求表8干式排灰装置中的阀件和灰斗材料及质量要求 前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T7327—2007《常压固定床煤气发生炉》，与JB/T7327—2007相比主要技术变化
如下：
增加了型式分类中四种炉型设备图（见第3章）；增加了主参数系列2.6m公称直径（见表3）；删除了原6.1.4“可靠性质量指标”、6.5.1“成套范围”、第9章“质量保证期”（见2007年版的6.1.4、6.5.1、第9章）；删除了规范性引用文件中的GB/T7561-1998《合成氨用煤技术条件》（见2007年版的第2章）：增加了规范性引用文件GB51208《人工制气厂站设计规范》（见第2章）；将规范性引用文件中的JB/T4735《钢制焊接常压容器》，修改为NB/T47003.1《钢制焊接常压容器》，并修改了标准中的相关联内容（见第2章、6.3.2、6.3.57.2~8.2）；在6.1.1中增加了GB51208（见6.1.1）；修改了水煤气用煤质量标准（见表4）；修改了标准内容涉及的材料牌号，将20g统一改为Q245R，16Mng统一改为Q345R，Q235-A 统一改为Q235B（见6.3表6～表8）；修改了表7中的材料牌号，将RTCr2改为HTRCr2，RTSi-5改为HTRSi5（见表7)；将所有标准正文中涉及的具体材料均改为推荐材料；将噪声声压级“不大于80dB（A）”改为“不大于85dB（A）”（见6.2.1）；将“压力容器安全技术监察规程”，改为“固定式压力容器安全技术监察规程”（见6.3.2》：将“煤气发生炉装配应符合JB/T5000.9和产品图样技术文件的要求”修改为“煤气发生炉装配应符合GB/T37400.10和产品图样的要求”（见6.4.1，2007年版的6.4.1）。
本标准由中国机械工业联合会提出。 本标准由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：太原重工股份有限公司、太重（天津）滨海重型机械有限公司。 本标准主要起草人：赵武斌、赵文军、薛晓燕、杨宝峰、刘亚杰。 本标准所代替标准的历次版本发布情况为：
-JB/T7327—1994、JB/T7327—2007。 常压固定床煤气发生炉
1范围
本标准规定了常压固定床煤气发生炉的型式分类、主参数系列、型号与标记示例、技术要求、试验方法、检验规则、标志、涂装、包装运输、贮存。
本标准适用于系统操作压力为常压、炉体夹套压力小于0.1MPa的常压固定床煤气发生炉（包括蒸汽集气器，以下简称煤气发生炉）。
本标准不适用于煤气茶炉，煤气锅炉和以煤气为副产品的常压制气设备。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T150（所有部分）压力容器 GB/T699优质碳素结构钢 GB/T 713 锅炉和压力容器用钢板 GB/T3274 碳素结构钢和低合金结构钢热轧钢板和钢带 GB/T 3768 声学声压法测定噪声源声功率级和声能量级 采用反射面上方包络测量面的简易法 GB/T4879 防锈包装 GB6222 工业企业煤气安全规程 GB/T9143 常压固定床气化用煤技术条件 GB/T 9437 耐热铸铁件 GB/T9439 灰铸铁件 GB/T11352 一般工程用铸造碳钢件 GB/T26655 蠕墨铸铁件 GB/T37400（所有部分）重型机械通用技术条件 GB50028 城镇燃气设计规范 GB50058 爆炸危险环境电力装置设计规范 GB50195 发生炉煤气站设计规范 GB51208 人工制气厂站设计规范 JB/T 6398 大型不锈、耐酸、耐热钢锻件技术条件 JB/T6402 大型低合金钢铸件技术条件 NB/T10558压力容器涂敷与运输包装 NB/T47003.14 钢制焊接常压容器
3型式分类 表1型式分类水煤气发生炉
型式分类代号
混合煤气发生炉
混合煤气二段炉
水煤气二段炉
3Q
4Q
1Q
2Q
3.2四种型式的煤气发生炉如图1～图4所示。
必区
业
说明： 1 一加煤机： 2—炉体；
4——炉篦； 5——排灰装置；
一蒸汽集气器。
7 市
说明：一加煤机： 2—炉体；
一炉馆： 5——排灰装置；
4- 说明： 说明：
