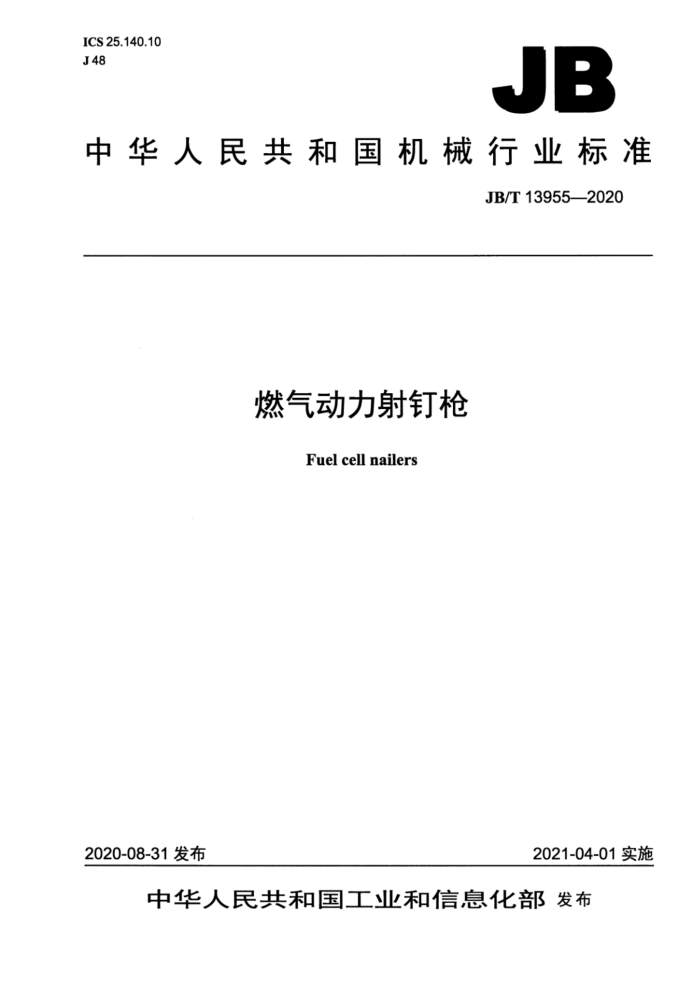

JB
中华人民共和国机械行业标准
JB/T13955—2020
燃气动力射钉枪
Fuel cell nailers
2020-08-31发布
2021-04-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4分类、型号与基本参数 5技术要求 6检验方法 7检验规则. 8标志、包装、运输和贮存
1
.
.....
表1基本参数表2检验项目及质量特性类别. 表．抽样方案
888080 O
ESSSi 前 言
本标准按照GB/T1.1--2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国凿岩机械与气动工具标准化技术委员会（SAC/TC173）归口。 本标准起草单位：南京腾亚精工科技有限公司，天水凿岩机械气动工具研究所。 本标准主要起草人：乐清勇、高学径、朱清华、王建祖、马姝芳、陈继龙、李明。 本标准为首次发布。 燃气动力射钉枪
1范围
本标准规定了燃气动力射钉枪的术语和定义、分类、型号与基本参数、技术要求、检验方法、检验
规则、标志、包装、运输和贮存。
本标准适用于燃气动力射钉枪（以下简称产品）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2828.1计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T5621凿岩机械与气动工具性能试验方法 GB/T5898手持式非电类动力工具噪声测量方法 工程法（2级） GB/T6247(所有部分）凿岩机械与便携式动力工具术语 GB/T18981-2008射钉 JB/T3576 凿岩机械与气动工具防锈通用技术条件 JB/T3904 凿岩机械与气动工具金属型、砂型铸造铝合金铸件通用技术条件 JB/T3905 凿岩机械与气动工具铸造铝合金通用技术条件 JB/T7162 凿岩机械与气动工具结构钢熔模铸件通用技术条件 JB/T 7164 凿岩机械与气动工具机械加工件通用技术条件 JB/T7302 凿岩机械与气动工具产品包装通用技术条件 JB/T9857 凿岩机械与气动工具涂装通用技术条件 JB/T13956 燃气动力射钉枪用气罐
3术语和定义
GB/T6247（所有部分）、GB/T18981一2008界定的以及下列术语和定义适用于本文件。
3.1
燃气动力射钉枪fuel cell nailer 以罐装可燃气体燃烧为动力，用于打射钉的动力工具。
3.2
燃气动力射钉枪用气罐fuelcellfornailer 配用于燃气动力射钉枪，用于可燃液化气体存储的小型便携容器。
3.3
保险机构safetymechanism 与射钉枪枪嘴和扳机关联，用以防止射钉意外射出的机构。
3.4 不应启动射钉功能。
注：该值一般是射钉枪重力（含射钉与电池包）的1.25倍。
3.5
全序控制full sequencecontrol 在控制装置中，扳机和保险机构必须单独起作用，把枪嘴紧压在工件上后，按动扳机击发，完成一
次射钉。只有扳机与保险机构都回位后才能进行下一次射钉。
4分类、型号与基本参数
4.1分类
产品按用途分为：
射入木材等软材质的木钉枪（GFN）：射入钢板、混凝土等硬材质的钢钉枪（GSN）。
4.2型号编制
产品型号宜按以下方法进行编制： G L N
改进设计状态代码，用英文大写字母表示，基型产品省略射钉头部形状代号：CH一半圆头，RH 圆头射钉最大长度，单位为毫米（mm）射钉排列角度，单位为度（"），O省略：或钉子规格，单位为Gauge 射钉枪代号用途代号：F 木钉枪，S钢钉枪）燃气
示例：射钉头部为半圆头、射钉最大长度为90mm、射钉排列角度为34°的基本型木钉枪，标记为：
GFN3490CH
4.3基本参数
产品的基本参数见表1。
表1 基本参数冲击能 噪声（声功率级）
产品
规格 产品类型 mm 机重
射钉最大长度
射钉头部形状圆头方头圆头方头圆头
射钉排列角度
kg ≤3.5 ≥80 ≤2.1 ≥30 ≤4.2 ≥100 ≤2.3 ≥40 ≤2.8 ≥50 ≤4.8 ≥120
dB(A)
J
40 钢钉枪
40 50
0°
木钉枪钢钉枪木钉枪钢钉枪
0”、21°、28°、34°
50
0°
0"~21"28°34" 0°、21°、28°、34°
≤105
65
65
0° 5技术要求
5.1基本要求 5.1.1产品应符合本标准的要求，基本参数应符合表1的规定。 5.1.2 熔模铸件的质量应符合JB/T7162的规定。 5.1.3 铝合金铸件的质量应符合JB/T3904和JB/T3905的规定。 5.1.4 机械加工件的质量应符合JB/T7164的规定。 5.1.5 产品涂装质量应符合JB/T9857的规定。 5.1.6 产品防锈质量应符合JB/T3576的规定。 5.1.7j 产品应能满足GB/T18981规定的射钉的装载。 5.1.8 产品应有正常电量和低电量显示功能。 5.1.9产品的寿命应不少于20000次。 5.1.10产品用气罐应符合JB/T13956的要求。 5.2装配要求 5.2.1产品的标准件、外购件应有合格证，外协件和自制件应经质量检验部门检验合格，方可进行装配。 5.2.2产品各连接部分应牢固，无松动或错位现象。 5.2.3产品的电路及电气组件应固定可靠。 5.2.4产品各运动部件应操作灵活无阻滞现象。 5.3性能要求 5.3.1产品应在0℃～40℃室内温度范围内进行射钉试验。木钉枪类产品应能将该产品使用的最长射钉完全射入密度为0.6g/cm土0.05g/cm的木材：钢钉枪类产品应能将射钉穿透厚度为6mm的Q215材质钢板。 5.3.2射击射钉的频率应为（1～2）枚/s。 5.3.3产品停止射钉后，电扇应延时10s～15s后停止转动。 5.4安全要求 5.4.1 产品应具有在燃烧缸爆炸时被扳机锁定的功能。 5.4.2J 产品应有在不超过安全推力的压紧力时避免击发射钉的保险机构。 5.4.3产品在钉槽内无射钉时应能避免击发射钉。 5.4.4 产品应具有全序控制功能。 5.4.5产品应具有安全退钉功能。 5.4.6产品燃烧室和气缸壳体在2MPa压力下，应完好无损坏。 5.4.7产品经跌落试验后，其功能应保持完好，外壳不得有破裂或严重变形。 5.4.8产品在安装、拆卸电池包或气罐时，应能避免自动射钉。 5.4.9产品应经拖拽试验。带保险机构的产品在试验过程中扳机不应意外击发导致射钉。
6检验方法 6.12防意外击发性能的检验
带保险机构的产品平放在试验平台上进行拖拽试验，结果应符合5.4.9的要求。 6.13安全射钉性能检验
产品应在受到接近安全推力的压紧力时进行安全射钉的性能试验。产品应施加接近但小于安全推力的压紧力进行射钉作业，此时产品应不能完成射钉。 6.14跌落试验
将未包装产品的六个侧面依次从1m高处自由跌落在混凝土地面上，目测检查产品，结果应符合 5.4.7的要求。 6.15燃烧室和气缸壳体强度检验
产品应按以下方法进行燃烧室和气缸壳体强度试验：将产品燃烧室和气缸壳体固定并密封，向燃烧室或气缸壳体内充入试验用水，用60s时间将水压
从0MPa缓慢升至2MPa后保持120s，释放水压后检查产品，结果应符合5.4.6的要求。 6.16冲击能检验
产品冲击能的检验应符合GB/T5621的规定。 6.17产品用气罐的检验
产品用气罐的检验应符合JB/T13956的规定。
7# 检验规则
7.1检验类型
产品检验分为出厂检验和型式检验。出厂检验由制造厂质量检验部门进行，型式检验由法定产品质量监督检验机构进行。 7.2出厂检验 7.2.1产品应进行出厂检验，并附有证明产品质量合格的技术文件后方可出厂。 7.2.2 产品的出厂检验，按制造厂根据具体产品制定的检验规范进行，检验项目见表2。
表2检验项目及质量特性类别
序号 1 2 3 4 S 6
检验类型
检验项目射钉性能
质量特性类别
技术要求 5.1.1，5.3 5.4.1 5.4.4 5.4.8 5.4.9 5.4.2
检验方法 6.16,6.3
出厂检验 型式检验
/ V
4 W 7 4 4 +
A A A A A A
燃烧缸锁定功能全序控制功能防自动射钉性能防意外击发性能安全射钉性能
6.7 6.9 6.11 6.12 6.13
1 一 /
