ICS 91.060.99 CCS P30/39
DB32
江苏省地 方 标 准

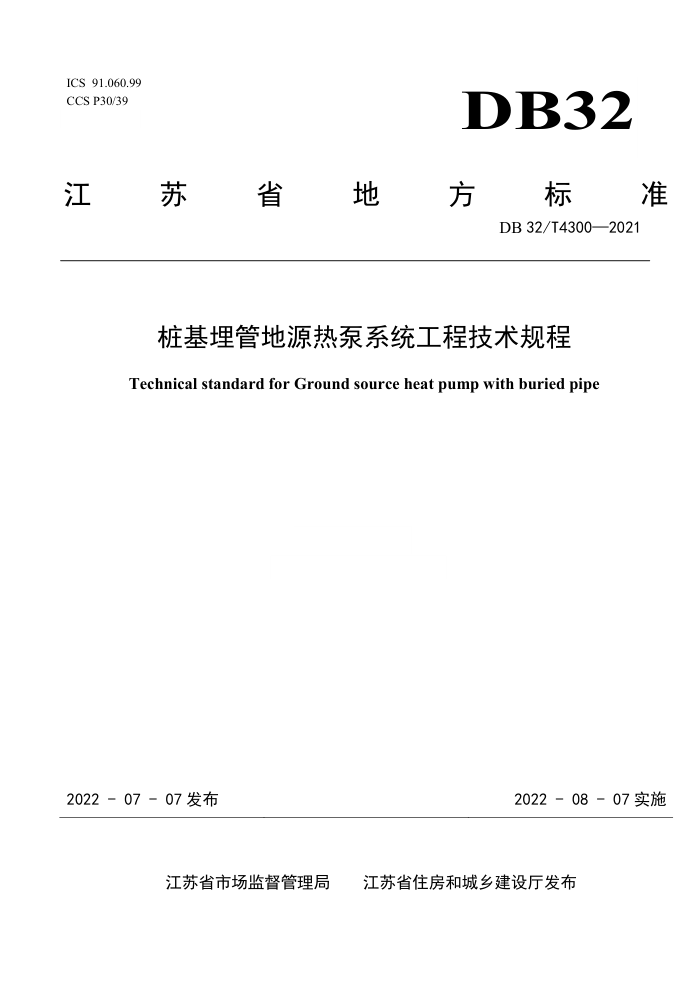

DB 32/T4300—2021
桩基埋管地源热泵系统工程技术规程 Technical standard for Ground source heat pump with buried pipe
2022 － 07 － 07发布
2022－08－07实施
江苏省市场监督管理局 江苏省住房和城乡建设厅发布 DB32/T4300-2021
目 次
前 言 1范围， 2规范性引用文件.. 3术语和定义 4勘察与测试.
II
4.1一般规定.. 4.2工程勘察. 4.3桩基埋管热响应测试. 4.4荷载-温度联合测试
5材料... 6设计...
6.1一般规定 6.2埋管桩基设计.. 6.3桩基埋管换热系统设计
7施工...
.—般规定.. 7.2预制空心桩、钢管桩基埋管施工 7.3混凝土灌注桩基埋管施工 7.4环路集管施工
10 10 10
8检测与验收.
8.1一般规定.. 8.2桩基埋管管路水压试验 8.3桩基埋管换热系统的验收
..10
9运行维护
....
9.1一般规定.. 9.2运行监测与维护...
....12
附录A桩基埋管热响应试验
12 12 12 .13 13 *
A.1一般规定. A.2单桩埋管热响应测试(TRT) A.3单桩埋管热响应试验方法及技术要求 A.4测试精度要求， A.5试验数据处理...
附录B荷载-温度联合测试方法
L DB32/T43002021
前言
本规程按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本规程由江苏省住房和城乡建设厅提出并归口。 本规程起草单位：南京工业大学、南京城镇建筑设计咨询有限公司、昆山建筑工程质量检测中心、上海
隧道工程有限公司、中煤长江基础建设有限公司、苏交科集团股份有限公司、上海清隧工程科技有限公司。
本规程主要起草人：蒋刚、龚红卫、王琰、史春乐、洪鑫、管超、宗宸锋、王振宇、邵东、王昊、英旭、 徐新丽、张忠宇、周游、李志远、吴倩、赵媛、王兵、李福清、孙长建。
II DB32/T4300-2021
桩基理管地源热泵系统工程技术规程
1范围
本标准规定了“桩基理管地源热泵系统”工程技术的工程勘察、测试、设计、施工、验收及运行维护等
内容。
本规程适用于江苏省行政区域内采用桩基埋管地源热泵换热系统的建筑工程。
2规范性引用文件
GB50007建筑地基基础设计规范 GB50021岩土工程勘察规范 GB50010混凝土结构设计规范 GB50011建筑抗震设计规范 GB/T13663给水用聚乙烯(PE)管材 GB50366地源热泵系统工程技术规程 GB50243通风与空调工程施工质量验收规范 JGJ/T438桩基地热能利用技术标准 JGJ94建筑桩基技术规范 JGJ106建筑基桩检测技术规范 JGJ8建筑变形测量规范 CJJ101埋地聚乙烯给水管道工程技术规程 CJ/T317地源热泵系统用聚乙烯管材及管件 CJ/T31地源热泵系统用聚乙烯管材及管件 DGJ132/TJ89地源热泵系统工程技术规程 DG/TJ08地源热泵系统工程技术规程 DGJ32/TJ1地源热泵系统运行管理规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
桩基埋管换热器 Pilefoundationburied heatexchangepipe 埋设于桩内的密闭循环管组构成的换热器，根据管路安装型式不同，常见的有垂直U型桩基埋管换热器、
W型桩基埋管换热器和螺旋型桩基埋管换热器等，
3 DB32/T4300-2021
3. 2
埋管桩基（能源桩）Energypile 通过在建筑桩基础中埋设换热器装置(即桩基埋管)，进行浅层低温地热能交换，起到基础承载和换热的
双重功能的桩基础，也称为能源桩。 3. 3
桩基埋管换热系统Heattransfersystemofburiedpipepilefoundation 传热介质通过桩基埋管换热器与岩土体进行热交换的地热能交换系统。
3.4
热响应测试Geo-thermalresponsetest 通过测试仪器，对地理管换热器或能源桩进行一定时间内的连续加热或取热，以获得岩土体或桩基理管
（能源桩）综合热物性参数的试验。 3.5
荷载-温度联合测试Mechanical-thermotestforenergypile 在埋管桩基静载试验同时进行一定时间内的连续加热或取热，以确定埋管桩基单桩热-力耦合作用承载力
的试验方法。 3. 6
岩土综合导热系数Geothermalcomprehensivethermalconductivityparameteroftheearth 通过热响应测试得到的钻孔埋管或埋管桩基（能源桩）穿越岩土层的综合导热系数。
4勘察与测试
4.1一般规定
4.1.1桩基埋管地源热泵系统方案设计之前，应对工程场地状况以及拟建场地浅层地热能的应用条件展开调查和评估， 4.1.2工程场地状况与环境状况调查应包括下列内容：
1)场地规划面积、形状及地表平整度。 2)场地内已有建筑物和规划建筑物的占地面积及其分布，已有的、计划修建的地下管线和地下构筑物的
分布及其理深。
3)场地内已有树木植被、池塘、排水沟及架空输电线、电信电缆的分布及规划综合管线分布。 4)附近类似工程地质条件场地的桩基工程试桩资料和单桩承载力设计参数。
4.1.3桩基埋管地源热泵系统应用条件评估的主要内容包括：
1)当地气候特征与能源供应条件、能源价格及当地政策。 2)拟采用的浅层地热能类型、品质及其可利用热量与利用方案。 3)浅层地热能开发利用的环境、卫生与安全评估。 4)建筑可利用浅层地热能对需求的保证率及补充能源类型。 5)浅层地热能开发利用寿命周期维护成本、节能量与节省的运行费用及增加投资回收周期。
4.1.4在岩溶、断层破碎带等特殊地质条件地区，应根据场地工程地质条件论证桩基埋管地源热泵系统的技术可行性。 4.2工程勘察 4.2.1桩基埋管地源热泵系统工程设计前，应进行工程场区的岩土工程勘察和热物性勘察。 4.2.2桩基埋管地源热泵系统工程的岩土勘察应同时满足《岩土工程勘察规范》GB50021和《建筑桩基技术规范》JGJ94中相关规定 4.2.3桩基埋管地源热泵系统工程热物性勘察应包括下列内容：
4
