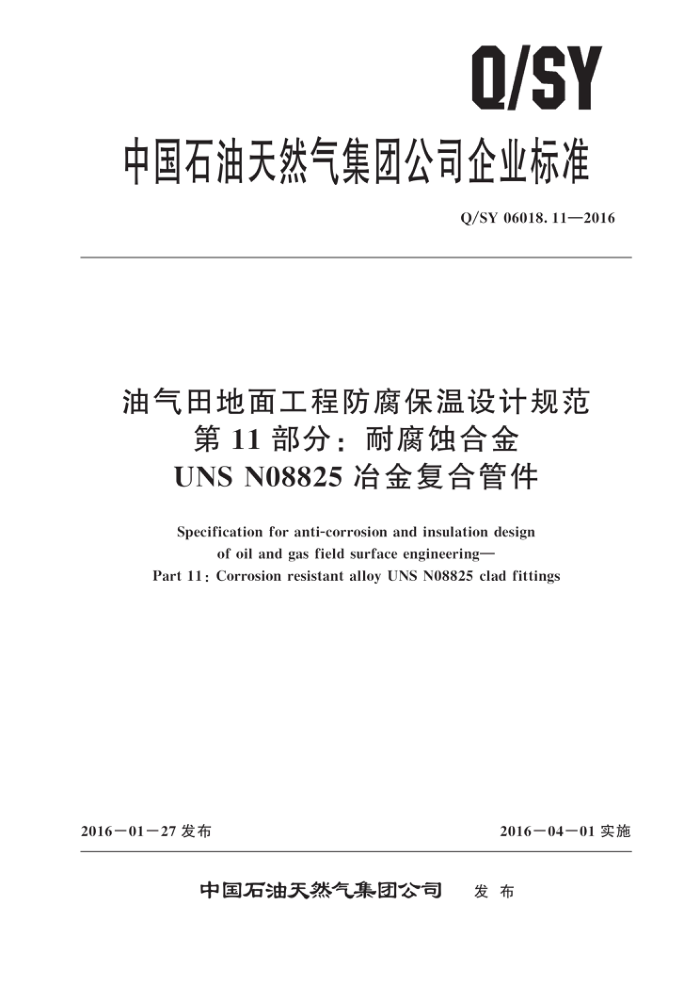

Q/SY
中国石油天然气集团公司企业标准
Q/SY 06018.11—2016
油气田地面工程防腐保温设计规范
第11部分：耐腐蚀合金 UNSN08825冶金复合管件
Specification for anti-corrosion and insulation design
of oil and gas field surface engineering-
Part 11 : Corrosion resistant alloy UNS N08825 clad fittings
2016－01－27 发布
2016一04一01实施
中国石油天然气集团公司 发布 Q/SY 06018.11—2016
目 次
前言
范围 2 规范性引用文件 3 术语和定义 4 材料 5 设计 6 制造工艺 6.1 基本要求 6. 2 工艺评定和首批检验 6.3 复合管件生产检验、试验与验收
7
7. 1 检验与试验 7. 2 力学性能及金相检验 7. 3 耐腐蚀性能试验 7. 4 尺寸及偏差·· 7. 5 无损检测· 工艺质量和缺陷处理 8. 1 表面质量· 8. 2 缺陷处理· 9 水压试验 10 材料真实性鉴别 11 游离铁试验和酸洗钝化
17
10
8
12
12
设计验证试验 13 标记 13. 1 标记信息 13.2　标记方法 13.3标记位置 13.4标记示例 14　包装、运输和防护附录A（规范性附录) 制造工艺评定附录B（规范性附录) 首批检验附录C (规范性附录) 耐腐蚀试验取样部位和试验项目
12
12
12
12 12
13
14
16 Q/SY 06018.11—2016
附录D (资料性附录) 管件类型和代号附录E (资料性附录) 钢级说明·
18 19
·..·....
.....
....
.. ...
.......
..... ........
.......
..................
I Q/SY 06018. 11—2016
前言
Q/SY06018《油气田地面工程防腐保温设计规范》是油气田地面工程设计系列标准之一。该标准分为以下13个部分：
第1部分：埋地管道及设备外防腐层；第2部分：地面管道及设备外防腐层；第3部分：阴极保护；
一第4部分：地面管道及设备绝热；
第5部分：埋地管道及设备绝热；第6部分：内腐蚀监测；第7部分：内腐蚀控制；第8部分：双金属复合管选用；第9部分：耐腐蚀合金UNSN08825衬里复合钢管；第10部分：耐腐蚀合金UNSN08825冶金复合钢管；第11部分：耐腐蚀合金UNSN08825冶金复合管件；第12部分：耐腐蚀合金UNSN08825冶金复合弯管；第13部分：耐腐蚀合金UNSS31603衬里复合钢管。
本部分为Q/SY06018的第11部分。 本部分按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则
起草。
本部分由中国石油天然气集团公司工程建设分公司、中国石油天然气股份有限公司勘探与生产分公司提出
本部分由中国石油天然气集团公司标准化委员会石油石化工程建设专业标准化技术委员会归口。 本部分起草单位：中国石油集团工程设计有限责任公司西南分公司。 本部分主要起草人：张毅、施辉明、曹建强、雒定明、姜泉、叶桦、高兴、姜放、王非、
夏成宓、古剑飞。
II Q/SY 06018.11—2016
Q/SY1513.7油气输送管道用管材通用技术条件第7部分：管件 Q/SY 06018.10　油气田地面工程防腐保温设计规范　第 10部分：耐腐蚀合金 UNS N08825冶
金复合钢管
ASTM A265镍和镍基合金涂层钢板用标准规范（Standard specification for nickel and nickel base alloy - clad steel plate)
ASTM B499用磁化法测量磁性基底金属材料的非磁化涂层厚度的试验方法（Standard test method for measurement of coating thicknesses by the magnetic method-Nonmagnetic coatings on magnetic basis metals)
ASTM E45钢中夹杂物含量的确定方法（Methods for determining the inclusion content of steel)
ASTM E797手动超声脉冲回波接触式测厚方法（Standard practice for measuring thickness by manual ultrasonic pulse - echo contact method)
ASME B16.9工厂制造锻轧制对焊管配件（Factory made wrought butt welding fittings)
3术语和定义
下列术语和定义适用于本文件。
3. 1
同类管件 fittings of same type 弯头、三通、异径管接头、管帽和管汇各自称为同类管件。
3. 2
热处理批 heat lot of fittings 按同一工艺进行热处理的同熔炼批、基层壁厚差不大于6 mm 的同类管件。
3.3
制造工艺规程manufacturing procedure specification （MPS) 规定工艺控制参数和验收标准的文件，适用于所有管件生产中的制造、检验和试验活动。
3. 4
冶金复合　clad 通过热轧、堆焊、粉末冶金、爆炸等复合方法，使耐腐蚀合金层和基层的界面间原子相互扩散而
形成的结合。
4材料
4.1用于制造复合管件的基层材料应是采用氧气转炉或电炉冶炼并经炉外精炼的镇静钢，包括钢坏、 坏锭、高品质锻钢、钢板和仅有一条直缝的埋弧焊管或无缝钢管产品。不应采用高频电阻焊管和螺旋焊管。 4.2基层材料除应符合相关材料标准外，还应符合 GB/T 9711一2011 中 PSL2 附录 H、附录 K 以及 GB/T 20972.2中对酸性环境使用材料的要求，基层材料钢级宜为 WPHY-42～WPHY－65。 4.3基层材料应按 ASTM E45 中 A方法进行钢中 A类、B类、C类、D类非金属夹杂物级别评定, 单项非金属夹杂物应不大于2.0，非金属夹杂物总和应不大于4.0。 4.4耐腐蚀合金覆层材料除应满足GB/T 20972.3的规定外，覆层化学成分和抗点蚀当量值应满足 Q/SY 06018.10—2016 中 6.1 和 6.2的规定 4.5复合管件基层和覆层的结合方式应为冶金复合。 2
