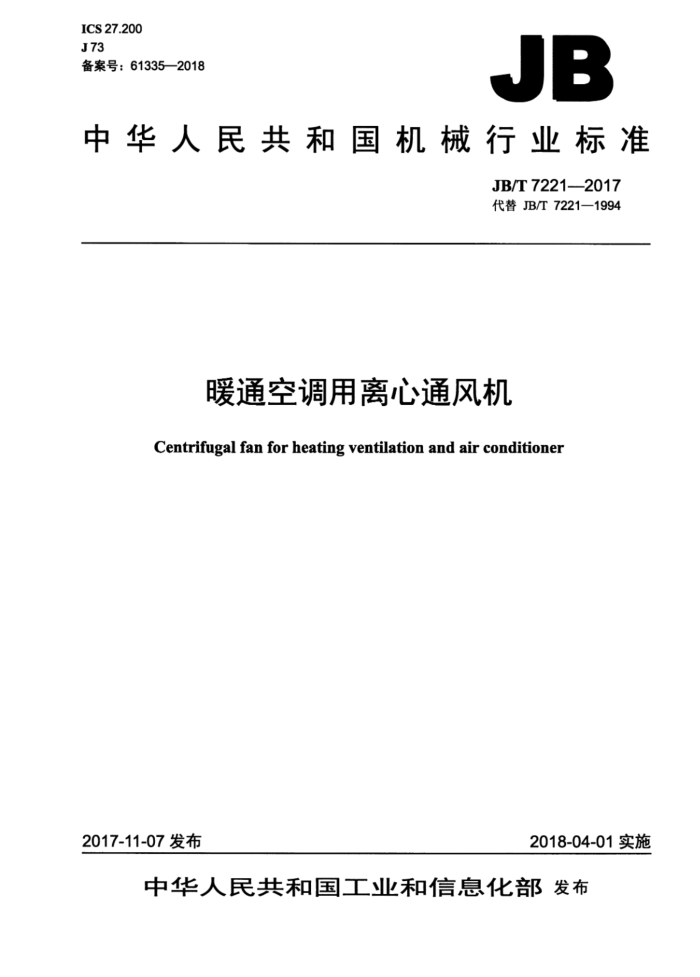

ICS27.200 J73 备案号：61335—2018
JB
中华人民共和国机械行业标准
JB/T7221—2017 代替JB/T7221—1994
暖通空调用离心通风机
Centrifugal fan for heating ventilation and air conditioner
2018-04-01实施
2017-11-07发布
中华人民共和国工业和信息化部发布 JB/T7221—2017
目 次
前言 1 范围 2 规范性引用文件 3术语和定义.
型式与基本参数 5 技术要求... 5.1 一般要求 5.2 工作环境条件. 5.3 外观.. 5.4 运转. 5.5 空气动力性能. 5.6 能效 5.7 噪声， 5.8 叶轮超速. 5.9 安全要求 6试验方法 6.1 外观. 6.2 运转试验 6.3 空气动力性能 6.4 能效. 6.5 噪声， 6.6 叶轮超速试验. 6.7 安全要求 7检验规则 7.1 检验类别
4.
7.2 出厂检验 7.3 抽查检验 7.4 型式检验.. 8标志、包装和贮存 8.1标志 8.2 包装. 8.3 贮存附录A（资料性附录） 通风机的型号编制方法 A.1 型号组成 A.2 型号示例
表1 通风机噪声的比A声级LsA限值表2检验项目.
T JB/T7221—2017
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准代替JB/T7221一1994《单元式空气调节机组用双进风离心通风机》，与JB/T7221一1994相
比主要技术变化如下：
调整了标准的适用范围；增加了暖通空调用离心通风机的定义（见3.1）；增加了设计工况点的定义（见3.2）；调整了型式与基本参数的相关内容（见第4章，1994年版的第3章、第4章）；调整并增加了技术要求中一般要求的相关内容（见5.1，1994年版的5.1、5.8～5.11）；调整了通风机工作环境条件的相关内容（见5.2，1994年版的5.2）；调整了技术要求中通风机动平衡品质等级、外观、运转、空气动力性能、安全要求等相关内容（见5.1.6、5.3~5.55.9，1994年版的5.12~5.14~5.3、5.5~5.7)；增加了技术要求中通风机能效、噪声、叶轮超速等的相关内容（见5.6～5.8）；调整了试验方法的相关内容（见第6章，1994年版的第6章）；调整了检验规则的部分内容（见第7章，1994年版的第7章）；删减了保证期的相关内容（见1994年版的5.15）：增加了产品型号编制方法作为资料性附录（见附录A）。
本标准由中国机械工业联合会提出。 本标准由全国冷冻空调设备标准化技术委员会（SAC/TC238）归口。 本标准负责起草单位：合肥通用机械研究院、浙江朗迪集团股份有限公司、江苏英德利实业有限公
司、浙江亿利达风机股份有限公司、合肥通用环境控制技术有限责任公司。
本标准参加起草单位：浙江科力风机有限公司、山东德鼓风机有限公司。 本标准主要起草人：田奇勇、高炎康、祝石岗、章启忠、吴俊峰、牟洁洋、范绍富、滕文祥、朱丰
雷、袁浩、刘骏亚。
本标准所代替标准的历次版本发布情况为：
-JB/T7221—1994
I JB/T7221—2017
暖通空调用离心通风机
1范围
本标准规定了暖通空调用离心通风机（以下简称通风机）的术语和定义、型式与基本参数、技术要求、试验方法、检验规则、标志、包装和贮存。
本标准适用于暖通空调系统及各类空调机组用离心通风机。通风机的输送介质为空气或不含腐蚀性及易燃易爆成分的混合气体，介质中应无黏性或纤维性物质，介质含尘量和其他固体杂质含量小于 80 mg/m
本标准不适用于前向多翼离心通风机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1236工业通风机用标准化风道进行性能试验 GB1971旋转电机线端标志与旋转方向 GB/T2888风机和罗茨鼓风机噪声测量方法 GB/T3235 通风机基本型式、尺寸参数及性能曲线 GB10080 空调用通风机安全要求 GB/T13306 5标牌 GB18613中小型三相异步电动机能效限定值及能效等级 GB25958 小功率电动机能效限定值及能效等级 JB/T6445—2017通风机叶轮超速试验 JB/T8689通风机振动检测及其限值 JB/T8690 通风机噪声限值 JB/T9062一2013采暖通风与空气调节设备涂装要求 JB/T9065 制冷空调设备包装通用技术条件 JB/T9070 空调用通风机叶轮平衡
3术语和定义
下列术语和定义适用于本文件。
3.1
暖通空调用离心通风机centrifugalfanforheatingventilationandairconditioner 用于暖通空调系统以及各类空气调节机组气体输送的离心通风机。
3.2
设计工况点designpointofoperation 通风机在产品标牌所示的容积流量和压力（或静压）下运行的工作点。
I JB/T7221—2017
4型式与基本参数
4.1通风机的基本型式及基本尺寸参数应符合GB/T3235的规定。 4.2通风机的型号编制方法可参考附录A。
5技术要求
5.1一般要求 5.1.1通风机按经规定程序批准的图样和技术文件制造并应符合本标准的要求，有特殊要求时可按供需双方的协议制造。 5.1.2通风机选用的材料应符合所输送的介质及规定运行工况的要求，并能达到其相应的设计使用年限。 5.1.3同一系列中同一规格的通风机，其部件（包括备件和备用组件）应能互换。 5.1.4通风机机壳和叶轮应具有足够的刚度，在正常搬运及运转中不应产生变形。 5.1.5通风机所配用的电动机能效应符合GB18613及GB25958的规定。 5.1.6通风机叶轮的动平衡校验方法和动平衡品质等级表示方法应符合JB/T9070的规定，叶轮的动平衡品质等级不低于4.0级。 5.1.7通风机的外购、外协件应有合格证明，并经质量检验部门复检合格后方可使用。 5.2工作环境条件
通风机在环境温度为-20℃~60℃时应能正常工作。 5.3外观 5.3.1通风机外观应符合JB/T9062一2013中5.6的规定。 5.3.2对于电动机配有引出线的通风机：电动机引出线应完整无损，标志应符合GB1971的规定。 5.4运转
单吸入式离心通风机每个系列中叶轮直径不大于1400mm的通风机及双吸入式离心通风机每个系列中叶轮直径不大于1100mm的通风机组装完成后，应通电进行机械运转试验。运转时整机不应有异常响声。
单吸入式离心通风机每个系列中叶轮直径大于1400mm的通风机及双吸入式离心通风机每个系列中叶轮直径大于1100mm的通风机组装完成后，应进行手动（或电动）盘车或按供需双方协议进行机械运转试验。运转时整机不应有异常响声。
机械运转试验应满足以下要求：一通风机在通电进行机械运转试验中：刚性支承时轴承部位测得的振动速度有效值应不大于
4.0mm/s，挠性支承时轴承部位测得的振动速度有效值不得超过5.6mm/s；对于不易对轴承部位振动速度进行测量的通风机，通风机的振动测量要求按供需双方协议执行。 通风机在通电进行机械运转试验的时间达到30min后，当轴承部位表面温度的变化在30s内不超出土1K时，轴承表面所测得的轴承温度不得高于环境温度40K。
5.5空气动力性能
单吸入式离心通风机每个系列中叶轮直径不大于1400mm的通风机均应进行空气动力性能试验，并绘制恒速时的通风机特性曲线；单吸入式离心通风机每个系列中叶轮直径大于1400mm的通风机，其 2 JB/T7221—2017
设计模型通风机的叶轮直径应不小于800mm且不大于通风机叶轮的实际直径尺寸，设计模型通风机应进行空气动力性能试验，并绘制恒速时的设计模型通风机特性曲线和相似换算后的通风机特性曲线。
双吸入式离心通风机每个系列中叶轮直径不大于1100mm的通风机均应进行空气动力性能试验，并绘制恒速时的通风机特性曲线；双吸入式离心通风机每个系列中叶轮直径大于1100mm的通风机，其设计模型通风机的叶轮直径应不小于710mm且不大于通风机叶轮的实际直径尺寸，设计模型通风机应进行空气动力性能试验，并绘制恒速时的设计模型通风机特性曲线和相似换算后的通风机特性曲线。
在工作区域内，通风机的实测空气动力性能应满足以下规定：
通风机采用非电动机直联型式时，在额定转速下，其在标牌压力值或标牌静压值下的实测容积流量不应小于标牌容积流量值的96%；或在标牌容积流量值下实测的通风机压力或通风机静压不应小于标牌压力值或标牌静压值的97%。 通风机采用电动机直联型式时，在其额定工作电压及额定工作频率条件下实际运转，其在标牌压力值或标牌静压值下的实测容积流量不应小于标牌容积流量值的95%；或在标牌容积流量值下实测的通风机压力或通风机静压不应小于标牌压力值或标牌静压值的96%。
5.6能效
在设计工况点、标牌容积流量值或标牌压力值（标牌静压值）下实际工作运行的通风机，其配用电动机的输入电流（或功率）不大于该电动机的额定输入电流（或功率）的95%：通风机总效率n。或叶轮效率n不应小于通风机明示总效率或叶轮效率的97%。 5.7噪声
对每个规格的通风机均应进行噪声测量，并绘制A声级或声功率级噪声曲线。 通风机在标牌容积流量下实测噪声的A声级L或声功率级Lw应不大于其标牌明示值。 通风机在标牌容积流量下实测噪声的比A声级LsA限值应符合表1的规定。
表1通风机噪声的比A声级Ls限值
前向及径向叶片离心通风机
后向板型叶片离心通风机
后向机翼型叶片离心通风机
通风机型式通风机转速n
n≤1450 1450 r/min 比A声级LsA
≤21
≤22
≤25
≤27
≤20
≤22
dB 通风机在标牌容积流量下比A声级LsA的计算，应符合JB/T8690的规定。
5.8叶轮超速
叶轮应符合JB/T6445—2017中6.1～6.36.5有关离心式叶轮的规定。 5.9安全要求
通风机的机械和电气安全要求应符合GB10080的规定。
6试验方法
6.1外观
用目测的方法检查通风机，其外观应符合5.3的要求。
3 JB/T7221—2017
6.2运转试验
单吸入式离心通风机每个系列中叶轮直径不大于1400mm的通风机及双吸入式离心通风机每个系列中叶轮直径不大于1100mm的通风机，应在额定电压和频率下进行运转，在额定转速下的稳定运转时间不少于1min；轴承部位振动速度测量按JB/T8689的规定进行，通风机运转情况及其轴承部位测量的振动速度及温升应符合本标准中5.4的要求。
单吸入式离心通风机每个系列中叶轮直径大于1400mm的通风机及双吸入式离心通风机每个系列中叶轮直径大于1100mm的通风机在组装完成后，通风机试验运转情况应符合本标准中5.4的要求；工作现场实际运转时轴承部位振动速度测量按JB/T8689的规定进行，轴承部位测量的振动速度及温升应符合本标准中5.4或供需双方协议的要求。 6.3空气动力性能
适用于一个以上试验装置类型的通风机具有一个以上的标准化性能特征，用户应选择最接近其应用的试验装置类型。
通风机容积流量、压力（或静压）的测量与计算、换算按GB/T1236的规定进行，试验结果应符合本标准中5.5的要求。 6.4能效
通风机额定输入电流（或功率）及效率的测量与计算、换算按GB/T1236的规定进行，试验结果应符合本标准中5.6的要求。 6.5噪声
通风机噪声测量按GB/T2888的规定进行，噪声值应符合本标准中5.7的要求。 6.6叶轮超速试验
通风机的叶轮超速试验按JB/T6445的规定进行，试验结果应符合本标准中5.8的要求。 6.7安全要求
通风机的机械和电气安全试验按GB10080的规定进行，试验结果应符合本标准中5.9的要求。
7检验规则
7.1检验类别
通风机的检验分为出厂检验、抽查检验和型式检验三类。 7.2出厂检验 7.2.14 每台通风机应经制造厂质量检验部门检验合格并附有产品合格证后方可出厂。 7.2.2 检验项目、技术要求和试验方法按表2的规定。
表2 检验项目
序号 1 2
项目外观
出厂检验
抽查检验
型式检验
技术要求 5.3 5.4
试验方法
6.1 6.2
/
振动温升
/
运转试验
W
4 JB/T7221—2017
表2 检验项目（续）出厂检验
序号 3 4 5 6 1
抽查检验
型式检验
技术要求 5.5 5.6 5.7 5.8 5.9
项目空气动力性能
试验方法 6.3 6.4 6.5 6.6 6.7
能效噪声
V
叶轮超速试验安全要求
4 一
/
注：“}”为应检项目， “”为不检项目。 7.3抽查检验 7.3.1应从出厂检验合格的通风机中抽查，抽查检验项目按表2的规定。 7.3.2 抽查方法及判定依据由制造厂或供需双方协商确定。 7.4 型式检验
有下列情况之一时，应进行型式检验，检验项目按表2的规定：
试制定型后第一次生产的新产品或转厂生产的老产品；产品正式生产后，结构、材料、工艺或电动机等主要配套部件有较大改变，可能影响产品的性能；产品正常生产时，定期或定量的周期性检验（周期由制造厂自定或由供需双方商定）；产品停产两年后，再次生产；国家质量监督机构提出进行型式检验的要求。
8
标志，包装和贮存
8.1 标志 8.1.1 每台通风机应在明显的位置上设置永久性标牌，标牌应符合GB/T13306的规定，标牌内容如下：
产品名称和型号：电动机额定输出功率、额定电压、频率；一容积流量；设计压力或设计静压；设计转速；制造日期和编号：制造厂名称。
8.1.2产品包装箱表面上应标出下列内容：
-产品名称和型号：制造厂名称和地址；毛质量、外形尺寸、数量；运输包装箱应有小心、轻放、怕湿、向上等图示标志，并符合GB/T191规定。
8.1.3产品应在相应的地方（如标牌、产品说明书等）标注产品执行标准编号。 8.2包装 8.2.11 包装前应对通风机易生锈部位采取防护措施，然后将通风机用塑料袋封好。
5
