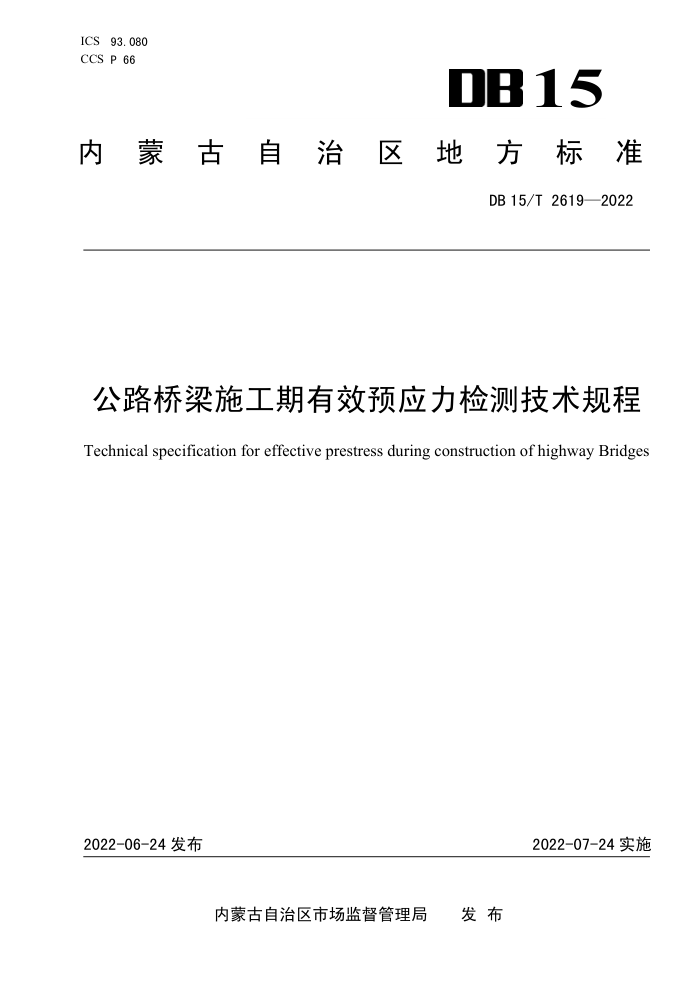

ICS93.080 CCS P 66
DB15
内蒙古自治区 地方标准
DB 15/T 2619—2022
公路桥梁施工期有效预应力检测技术规程
Technical specification for effective prestress during construction ofhighway Bridges
2022-07-24实施
2022-06-24发布
内蒙古自治区市场监督管理局 发布 DB15/T2619—2022
目 次
前言
II
范围 2 规范性引用文件 3术语和定义
1
基本要求 5 检测频率.
4
检测环境，检测设备与技术要求
6
7
Y
7.1加载设备技术要求 7.2测试设备技术要求 8 检测方法 8.1 一般规定 8.2 应变法检测 8.3 穿心压力法检测 8.4 反拉限位法检测， 8.5数据采集与记录 8.6数据处理与分析 8.7 安全措施 9结果评定与报告编制 9.1评定标准 9.2报告编制附录A（规范性） 后张法预应力孔道摩阻损失的测试. 附录B（规范性） 锚圈口摩阻损失的测试附录C（规范性） 测试设备技术要求附录D（规范性） 锚下有效预应力检测记录表. 附录E（规范性） 预应力筋平均张拉力的计算
1
S
10 12 13 14 15 DB15/T2619 9—2022
前言
本文件按照GB/T1.1-2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由内蒙古大学公路工程试验检测中心提出。 本文件由内蒙古自治区交通运输厅归口。 本文件主要起草单位：内蒙古大学公路工程试验检测中心、内蒙古自治区交通运输科学发展研究院、
内蒙古大学、呼和浩特市四方工程质量检测试验中心、上海同禾土木工程科技有限公司。
本文件主要起草人：李国栋、于晓光、王智远、穆卓辉、付永刚、王向平、张永泉、乔华、郭全生、乔文庭、张建宏、姚亚东、李志军、刘虹、王勇华、李卓英、乌兰托娅、李飞、崔永刚、姚鸿梁、 宋爽。
II DB15/T2619—2022
公路桥梁施工期有效预应力检测技术规程
1范围
本文件规定了公路桥梁预应力施工期有效预应力检测的测试设备、检测方法与评定标准等内容。 本文件适用于各级公路桥梁预应力张拉工艺和施工质量评定，其他工程参照使用。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5223预应力混凝土用钢丝 GB/T5224预应力混凝土用钢绞线 GB/T14370预应力筋用锚具、夹具和连接器 GB/T20065预应力混凝土用螺纹钢筋 JTG/T3650公路桥涵施工技术规范 JTG/TJ21-01公路桥梁荷载试验规程 DB15/T441公路工程质量控制标准土建工程
3术语和定义
下列术语和定义适用于本文件。
3. 1
有效预应力 effective prestress 预应力筋张拉锚固后，设计张拉控制应力扣除相应损失后留存的应力。
3. 2
应变法straintestingmethod 通过应变传感器测量预应力筋实际预应力值的方法。
3. 3
穿心压力法 hollowstresstestingmethod 通过穿心式压力传感器测量预应力筋实际预应力值的方法。
3. 4
反拉限位法reverseandlimitationmethod 在锚头外露预应力筋处施加与预应力方向相反的拉力，利用夹片滑动位移为控制参数，测试实际预
应力值的方法。
3. 5
1
