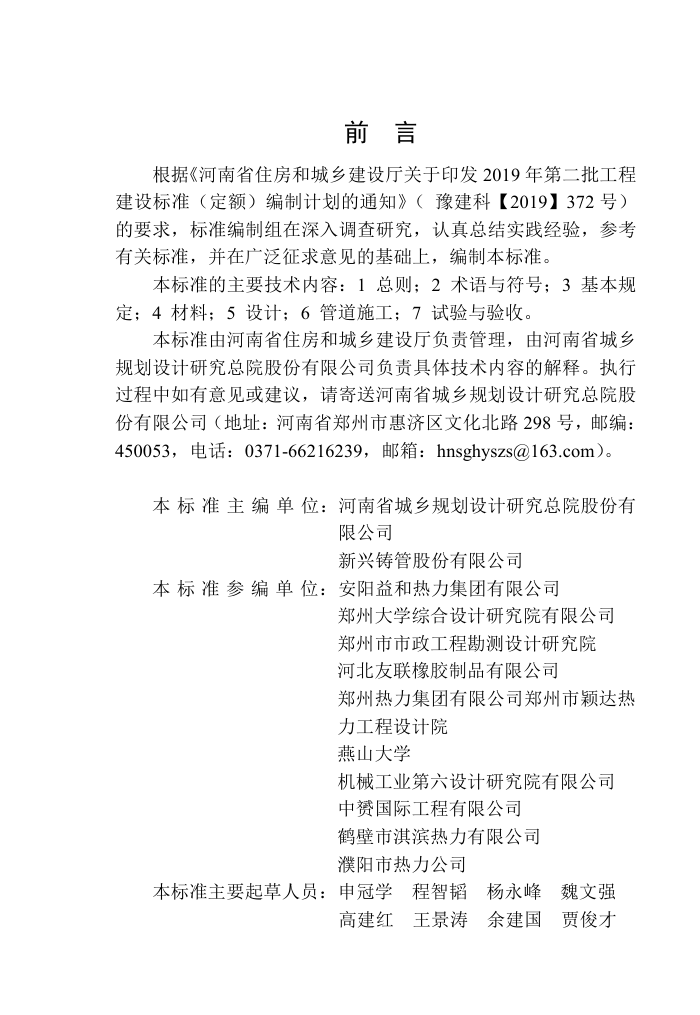

前言
根据《河南省住房和城乡建设厅关于印发2019年第二批工程
建设标准（定额）编制计划的通知》（豫建科【2019】372号）的要求，标准编制组在深入调查研究，认真总结实践经验，参考有关标准，并在广泛征求意见的基础上，编制本标准。
本标准的主要技术内容：1总则：2术语与符号：3基本规
定；4材料；5设计；6管道施工；7试验与验收。
本标准由河南省住房和城乡建设厅负责管理，由河南省城乡
规划设计研究总院股份有限公司负责具体技术内容的解释。执行过程中如有意见或建议，请寄送河南省城乡规划设计研究总院股份有限公司（地址：河南省郑州市惠济区文化北路298号，邮编： 450053，电话：0371-66216239，邮箱：hnsghyszs@163.com）。
本标准主编单位：河南省城乡规划设计研究总院股份有
限公司新兴铸管股份有限公司
本标准参编单位：安阳益和热力集团有限公司
郑州大学综合设计研究院有限公司郑州市市政工程勘测设计研究院河北友联橡胶制品有限公司郑州热力集团有限公司郑州市颖达热力工程设计院燕山大学机械工业第六设计研究院有限公司中国际工程有限公司鹤壁市淇滨热力有限公司濮阳市热力公司
本标准主要起草人员：申冠学程智韬杨永峰魏文强
高建红王景涛余建国 贾俊才 王道群 周 东 张 峰 韩用坤成瑞敏 刘雪松 张洪杰 董文阳吕强 李岩 张韬臻 赵伟华王建文 孙仲 白四红 李全营黄强 李杨恩 张伟东 杨国利张星 吕晓 张文杰 张彦栋张建杰 魏涛 苏风淼 韩平李文涛 张淑彦 张晓莹 孙梦瑶董岁具 焦宏照 朱智伟
本标准主要审查人员：吴纪东 张维 罗付军 赵惠中
徐文忠 易祖耀 李川 目 次
1总 则 2术语与符号. 2.1 术 语 2.2符 号 3基本规定 4材 料 4. 1 工作管 4.2 保温层与外护管 4.3 连接管件 4. 4 密封胶圈及润滑剂. 5设 计.. 5. 1 管道布置 5.2 管道敷设 5.3 管道附件与设施 5.4 管道应力验算 5.5 固定墩 5.6 保温 6管道施工 6. 1 一般规定 6.2 沟槽开挖 6.3 管道安装 7试验与验收. 7. 1 压力试验 7. 2 管道清洗 7.3 试运行 7. 4 竣工验收附录A 130℃热水条件下的接口密封试验要求
2 .2 3 1 .8 .8 10 .12 .12 .14
.14 14 ... 15 ..15 ..18 ..23 ..28 ...28 ...29 29 ..31 ..31 .32 ...33 .34 .35 附录B球墨铸铁管壁厚和允许工作压力本标准用词说明.. 引用标准名录条文说明
37 .41 .42 .43 1总则
1.0.1为规范球墨铸铁管道在河南省城镇供热领域的应用，做到技术先进、运行安全和保证工程质量，特制定本标准。 1.0.2本标准适用于设计温度小于或等于130℃、设计压力小于或等于2.5MPa、供热介质为热水，且管道公称直径为DN100~ DN1400的城镇供热直埋保温球墨铸铁管道的新建、改建、扩建工程的设计、施工和验收， 1.0.3城镇供热直埋保温球墨铸铁管道的设计、施工和验收，除应符合本标准外，尚应符合国家和河南省现行有关标准的规定。
