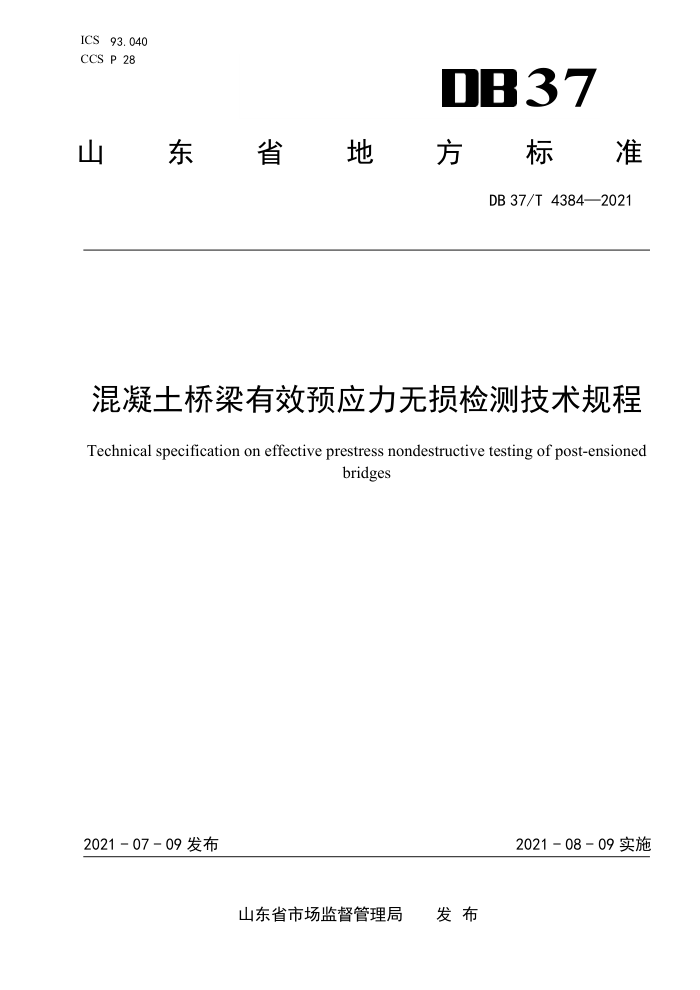

ICS93.040 CCS P 28
DB37
山東东省東地 電方标准
DB 37/T 4384—2021
混凝土桥梁有效预应力无损检测技术规程
Technical specification on effective prestress nondestructive testing of post-ensioned
bridges
2021-07-09 发布
2021-08-09实施
山东省市场监督管理局 发布 DB37/T4384—2021
目 次
II
前言范围
1
规范性引用文件 3 术语和定义 A
2
张拉施工质量检测 4. 1 通用要求， 4. 2 检测设备. 4.3 检测流程， 4.4 检测前准备 4.5 检测值计算。 4. 6 安全要求，
5有效预应力检验 5.1检测频率 5.2 验收附录A（资料性） 桥梁锚下有效预应力检测现场记录表 DB 37/T 4384—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由山东省交通运输厅提出、归口并组织实施。 本文件起草单位：山东高速集团有限公司、山东高速建设管理集团有限公司、山东高速工程检测有
限公司、山东大学、山东省交通运输厅执法局、山东高速集团有限公司建设管理分公司、青岛交通发展集团有限公司、中铁十局集团第一工程有限公司。
本文件主要起草人：吕新建、辛公锋、张峰、赵然、叶见曙、俄广迅、徐传昶、蒋庆、周昆、王阳春、李涛、姚德臣、高华睿、顾瑞海、王冠、卢瑜、高磊、孔晨光、陆由付、汤洪涛、孙启亮、张田涛、 张刚、崔恩勇、姜斌、孙涛、申乐强。
II DB37/T4384—2021
混凝士桥梁有效预应力无损检测技术规程
1范围
本文件确立了采用拉脱法检测混凝土桥梁有效预应力的程序本文件适用于后张法预应力混凝土桥梁施工期有效预应力的检测和验收
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTG/T3650 公路桥涵施工技术规范 JTGF80/1公路工程质量检验评定标准第一册土建工程
3术语和定义
下列术语和定义适用于本文件。
3. 1
拉脱法 lift-off test method 对钢绞线外露段施加反向拉力来测定预应力混凝土梁孔道压浆前锚下有效预应力，也称为“反拉法”。
3. 2
锚下有效预应力effectiveprestressunderanchorage 预应力筋张拉后、压浆前，工作锚内侧的应力值。
3. 3
有效预应力同束不均匀度 unevenness of effective prestressinatendon 同一束中所有单根钢绞线锚下有效预应力最大值、最小值与平均值的偏差程度。
4张拉施工质量检测
4.1通用要求 4.1.1预应力张拉应符合JTG/T3650的规定。 4.1.2 ：后张法管道安装位置偏差及张拉控制精度等应满足JTGF80/1等相关规范的要求。 4.1.3有效预应力检测应在预应力筋张拉锚固后、压浆前进行。 4.1.4拉脱法检测有效预应力基本原理是对梁体外露工作长度的单根钢绞线进行反向张拉，使得锚外钢绞线和锚内钢绞线内力平衡，测定锚下有效预应力。采用拉脱法测得的典型测试张拉力-位移曲线见图1。
1 DB 37/T 4384—2021
位移
标引序号说明： A一—锚外张拉力峰值点； B一一锚外张拉力突变段的低谷点。
图1拉脱法典型张拉力-位移曲线
4.1.5张拉应力不应大于0.8f且夹片脱空量不应大于3.5mm，fk为预应力钢绞线抗拉强度标准值。 4.2检测设备 4.2.1检测设备包括采集系统、压力传感器、位移传感器、油泵、千斤顶等（如图2），应进行检定校准。测力精度不应低于0.1kN，位移精度不应低于0.01mm，采样频率不应低于100Hz。
限位装置位移传感器
预应力钢绞线 工作铺
千斤顶
日
压力传感器夹片
预应力构件图2 拉脱法检测示意图
4.2.2检测设备应具备夹片位移测试功能。 4.3检测流程
混凝土桥梁拉脱法检测流程见图3。
2
