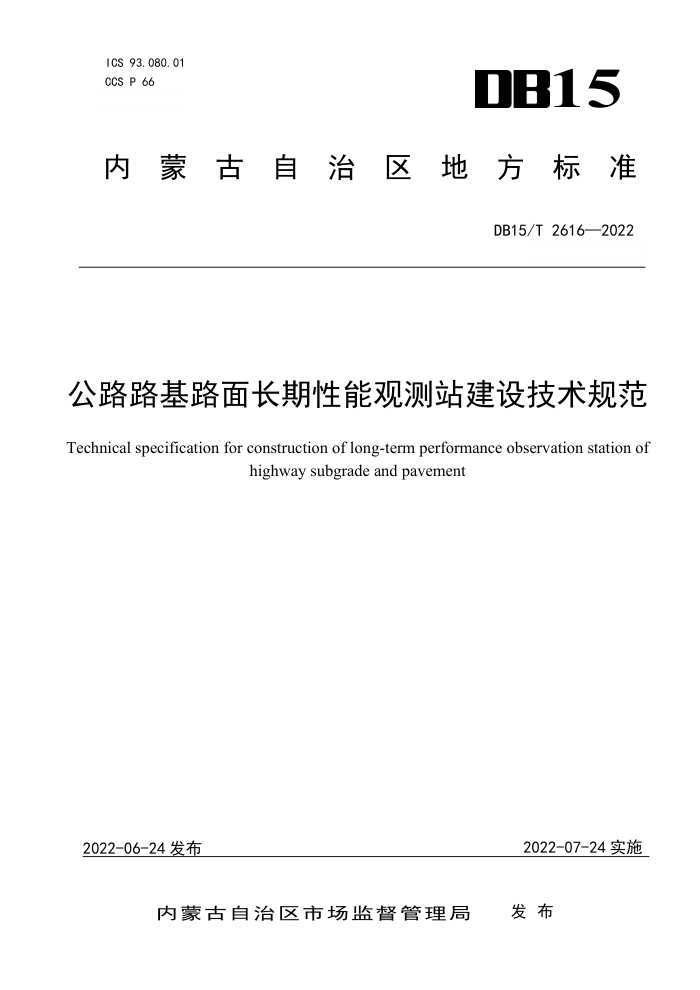

ICS 93.080.01 CCS P 66
DB15
内蒙古自治区地方标准
DB15/T2616—2022
公路路基路面长期性能观测站建设技术规范
Technical specification for construction of long-term performance observation station of
highway subgrade and pavement
2022-07-24实施
2022-06-24发布
发布
内蒙古自治区市场监督管理局 DB15/T2616—2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4观测站选址与观测内容 4.1观测站选址及布置 4.2观测内容 5观测设备选择 5.1一般规定 5.2结构响应及交通荷载观测设备 5.3结构内部环境观测设备 5.4外界气象环境观测设备 5.5数据采集设备 6观测设备布置 6.1布置位置选取原则 6.2设备安装原则 6.3埋入式传感器安装工序 7观测站房建设 8观测站验收 8.1传感器验收 8.2数据采集设备验收 8.3观测站房工程质量验收 9观测站定期检查与维护 9.1传感器定期检查与维护 9.2数据采集设备定期检查与维护附录A（资料性）传感器布置案例，附录B（资料性）观测站房建设图纸，附录C（规范性）观测站定期检查与维护记录表
II
2
2
P
6
9
C
y
9 10 10 10 10 11
11 11
11
13 16 17 DB15/T2616—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由内蒙古自治区交通运输科学发展研究院提出。 本文件由内蒙古自治区交通运输厅归口。 本文件起草单位：内蒙古自治区交通运输科学发展研究院、哈尔滨工业大学、内蒙古公路交通投资
发展有限公司、内蒙古呼和浩特新机场高速公路管理有限责任公司、准格尔旗高等级公路投资有限责任公司。
本文件主要起草人：张洪伟、董泽蛟、马宪永、王学营、赵楷文、白亚杰、曹丽萍、温志广、刘恒、 朱云江、赵晓亮、沈永飞、杨永红、樊拥民、刘磊、杨永平、李瑞平、股允飞、周涛、王新宽、石占斌、 王彤旭、王志强、任龙、张冀雯、贺瑞峰、冯菊开、宋洪阳、班智伟。
II DB15/T2616—2022
公路路基路面长期性能观测站建设技术规范
1范围
本文件规定了公路路基路面长期性能观测站建设的基本要求，包括观测站选址与观测内容、观测设备选择、观测设备布置、观测站房建设、观测站验收、观测站定期检查与维护等技术要求。
本文件适用于在施工及服役期间各等级公路路基路面长期性能观测站的设计与建设
2 ：规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件：不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T50312综合布线系统工程验收规范 JG/T422土木工程用光纤光栅应变传感器 JT/T1037公路桥梁结构监测技术规范 QX/T31气象建设项目竣工验收规范 QX/T 118 3气象观测资料质量控制地面
3术语和定义
下列术语和定义适用于本文件。
3. 1
观测站 observationstation 对公路路基路面进行长期性能观测的系统，由传感器、数据采集设备、观测站房等硬件系统和数据采
集软件、数据存储软件、数据分析软件等软件系统构成。 3.2
环境参数 文environmentalparameters 公路所在区域的自然环境参数，包括温度、湿度、风速、风向、降水、辐射等。
3. 3
结构响应 structural response 公路路基路面在外力及环境作用下其内部各个部位产生的位移、应力和应变
1
