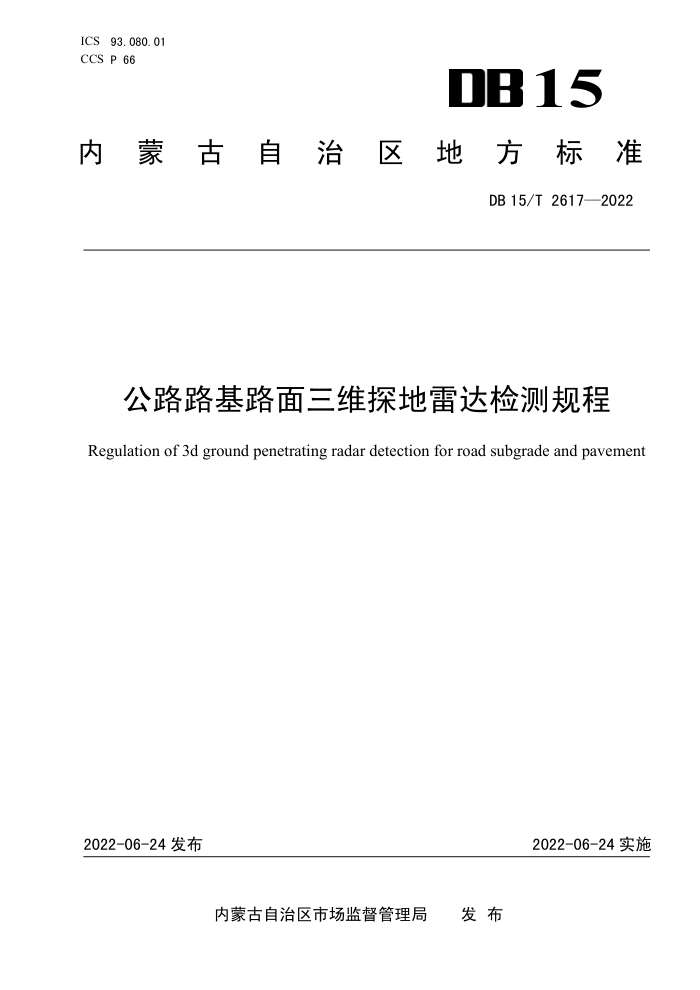

ICS 93.080.01 CCS P 66
DB15
内蒙古自治区 地方标准
DB15/T2617—2022
公路路基路面三维探地雷达检测规程
Regulation of 3d ground penetrating radar detection for road subgrade and pavement
2022-06-24实施
2022-06-24发布
内蒙古自治区市场监督管理局 发布 DB15/T2617—2022
目 次
前言
II
范围 2 规范性引用文件 3术语和定义
1
基本规定 5三维探地雷达检测系统 5.1仪器设备组成. 5.2三维探地雷达参数选取 6检测准备及环境要求 6.1前期资料调查 6.2现场踏勘 6.3检测环境要求 7检测程序 7.1系统标定 7.2现场检测. 7.3复测验证. 8数据分析 8.1数据处理 8.2数据解译 9报告编写附录A（规范性） 常见材料相对介电常数附录B（规范性） 公路材料相对介电常数标定，附录C（规范性） 三维探地雷达现场记录表，
4
3 Y
1
O
11 DB 15/T 2617—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起
草。
本文件由内蒙古自治区交通运输科学发展研究院提出。 本文件由内蒙古自治区交通运输厅归口。 本文件起草单位：内蒙古自治区交通运输科学发展研究院、哈尔滨工业大学、香港理工大学、内蒙
古呼和浩特新机场高速公路管理有限责任公司、准格尔旗高等级公路投资有限责任公司、内蒙古公路交通投资发展有限公司、欧美大地仪器设备中国有限公司、上海圭目机器人有限公司、长安大学。
本文件主要起草人：赵鑫、王大为、张洪伟、汤伏蛟、王学营、沈永飞、杨永平、刘振正、刘彦杉、 石占斌、王新宽、冷真、赵晓亮、崔洪涛、王纬东、张袁备、谢春磊、陆国阳、惠冰、钟新然、王飓奇、 洪斌、邢超、吕浩天、叶呈森、郭志祥、王博、云利华、杨睿、邓勇军、杨迎春。
II DB15/T2617—2022
公路路基路面三维探地雷达检测规程
1范围
本文件规定了三维探地雷达公路路基路面检测的设备、检测程序、数据分析等要求。 本文件适用于各等级公路路基路面结构层厚度、脱空、含水和含冰程度、裂缝等内容检测，其他等
级公路路基路面检测可参考执行。
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JT/T 940 公路断面探伤及结构层厚度探地雷达 JGJ/T437 城市地下病害体综合探测与风险评估技术标准 JTG 3430 公路土工试验规程 JTG 3450 公路路基路面现场测试规程 JTG E42 公路工程集料试验规程
3 ：术语和定义
下列术语和定义适用于本文件。
3. 1
三维探地雷达3Dgroundpenetratingradar 采用阵列天线电磁波发射、接收技术，通过采集多通道反射信号反映地层纵部面与横部面地质情况
能够形成高密度三维立体电磁波数据的一种探地雷达，可用于公路工程结构层厚度、含水率、脱空、内部裂缝等检测，为一种无损检测技术。 3. 2
探地雷达天线GPRantenna 探地雷达发射和接收电磁波的装置，分为发射天线及接收天线。探地雷达天线分为脉冲式与频率步
进式，以Hz为单位。 3. 3
相对介电常数 relative dielectric constant
介质相对于真空的介电常数，以字母表示。
3. 4
