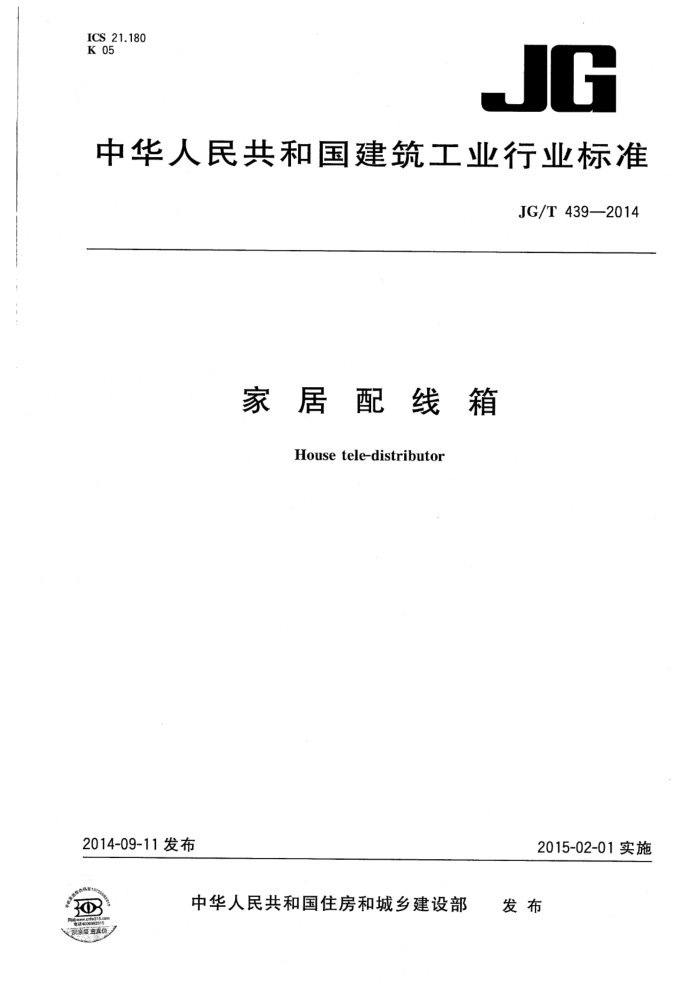

ICS 21.180 K 05
JG
中华人民共和国建筑工业行业标准
JG/T439—2014
家居配线箱
Housetele-distributor
2014-09-11发布
2015-02-01实施
中华人民共和国住房和城乡建设部 发布
30 JG/T439—2014
目
次
前言 1 范围 2规范性引用文件 3 术语和定义 4 分类和标记 5 一般规定 6 要求
III
试验方法 8检验规则 9 标志 10包装、运输和贮存附录A（资料性附录） 家居配线箱功能与尺寸附录B（规范性附录） 语音模块和数据模块的机械物理和环境性能试验附录C（规范性附录） 有线电视分配器模块性能参数
7
11
11
12 13 17 JG/T 439—2014
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由住房和城乡建设部标准定额研究所提出。 本标准由住房和城乡建设部建筑电气标准化技术委员会归口。 本标准负责起草单位：南京普天天纪楼宇智能有限公司。 本标准参加起草单位：工业和信息化部电信研究院、江苏省计算机系统工程测试中心、中国工程建
设标准化协会信息通信专业委员会、上海天诚通信技术有限公司。
本标准主要起草人：冯岭、廖运发、宋舒涵、张宜、黎镜锋、张虎。
I JG/T439—2014
家居配线箱
1范围
本标准规定了家居配线箱的术语、分类和标记、一般规定、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于住宅套（户）内的家居配线箱。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB1002 家用和类似用途单相插头插座型式、基本参数和尺寸 GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB2099.1 家用和类似用途插头插座第1部分：通用要求 GB 2099.2 家用和类似用途插头插座第2部分：器具插座的特殊要求 GB/T2408 塑料燃烧性能的测定水平法和垂直法 GB/T2423.1 电工电子产品环境试验第2部分：试验方法试验A：低温 GB/T2423.3 电工电子产品环境试验 第2部分：试验方法试验Cab：恒定湿热试验 GB/T2423.10 电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦） GB/T2423.17 电工电子产品环境试验 第2部分：试验方法试验Ka：盐雾 GB/T2423.22 电工电子产品环境试验第2部分：试验方法试验N：温度变化 GB/T2828.1 计数抽样程序第1部分：按接收质量限（AQL)检索的逐批检验抽样计划 GB/T2829 周期检验计数抽样程序及表(适用于对过程稳定性的检验） GB/T 3873 通信设备产品包装通用技术条件 GB4208—2008外壳防护等级（IP代码） GB/T5095.1电子设备用机电元件基本试验规程及测量方法第1部分：总则 GB/T5095.2一1997电子设备用机电元件基本试验规程及测量方法第2部分：一般检查、电
连续性、接触电阻测试、绝缘试验和电应力试验
GB/T5095.5一1997电子设备用机电元件基本试验规程及测量方法 第5部分：撞击试验（自由元件）、静负荷试验（固定元件）、寿命试验和过负荷试验
GB/T5095.7-1997电子设备用机电元件基本试验规程及测量方法 第7部分：机械操作试验和密封性试验
GB/T5095.81997 电子设备用机电元件基本试验规程及测量方法 第8部分：连接器、接触件及引出端的机械试验
GB/T5095.11一1997电子设备用机电元件基本试验规程及测量方法 第11部分：气候试验 GB/T9286—1998色漆和清漆漆膜的划格试验 GB/T11253碳素结构钢冷轧薄钢板及钢带 GB17464连接器件电气铜导线螺纹型和无螺纹型夹紧件的安全要求 适用于0.2mm以
上至35mm（包括）导线的夹紧件的通用要求和特殊要求
1 JG/T439—2014
GY/T137 有线电视系统用分支器和分配器（5～1000MHz)人网技术条件和测量方法 YD/T926.3 大楼通信综合布线系统第3部分：连接硬件和接插软线技术要求 YD/T1096 路由器设备技术要求边缘路由器 YD/T1098 路由器设备测试方法边缘路由器 YD/T1099 以太网交换机技术要求 YD/T1141—2007 以太网交换机测试方法 YD/T1272.3 光纤活动连接器第3部分：SC型 YD/T2341.1 现场组装式光纤活动连接器第1部分：机械型 YD/T2341.2 现场组装式光纤活动连接器第2部分：热熔型 SJ/T11363 电子信息产品中有毒有害物质的限量要求 SJ/T11365 电子信息产品中有毒有害物质的检测方法
3术语和定义
下列术语和定义适用于本文件。
3.1
家居配线箱housetele-distributor 住宅套（户）内数据、语音、图像等信息传输线缆的接人及匹配的设备箱。
3.2
功能模块functionalmodule 用于户内语音、数据、有线电视、控制等各类用户终端信息的汇聚、传输、分配和转接的模块的统称，
包括无源功能模块和有源功能模块。 3.3
无源功能模块passivemodule 不需提供电源的功能模块的统称，包括语音配线模块、数据配线模块、有线电视分配器模块等。
3.4
有源功能模块activemodule 需要提供电源的功能模块的统称，包括路由器、交换机、电源模块等。
3.5
单元模块数unitmodulenumber 家居配线箱内可安装功能模块最多单元数，以最小功能模块为一个单元。
3.6
语音配线模块voicedistributionmodule 将户内外用于语音通信的线缆连接互通的配线模块。
3.7
数据配线模块datadistributionmodule 将户内外用于数据通信的线缆连接互通的配线模块。
3.8
有线电视分配器模块cablesplittermodule 用于分配有线电视信号的模块。
4分类和标记
4.1分类
家居配线箱分类方式如下：
