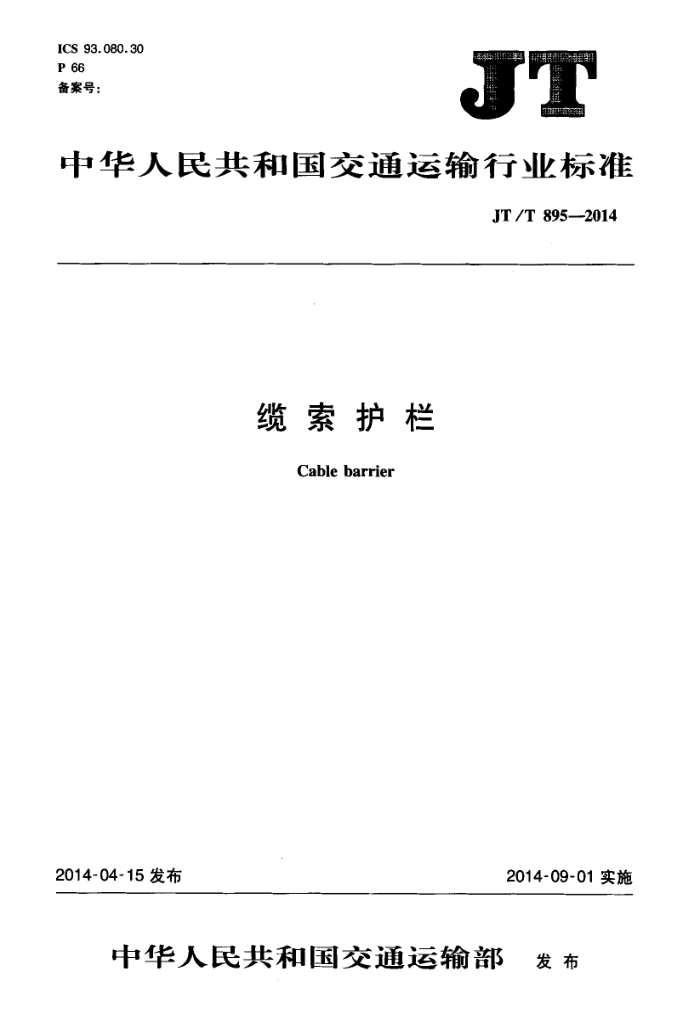

JT/T 895-2014 缆索护栏 ICS 93.080.30 P 66 备案号:
中华人民共和国交通运输行业标准
JT /T 895—2014
缆索护栏
Cable barrier
2014-04-15发布
2014-09-01实施
中华人民共和国交通运输部 发布 JT/T895—2014
目 次
前言 1 范围 2 规范性引用文件 3 组成
川I
结构尺寸及分类 5 技术要求
x
2
8
试验方法检验规则 8 标志、包装、运输、储存及产品随行文件
6
U
7
9
10
H VV. XUe tutu., co
JT/T 895—2014
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由全国交通工程设施(公路)标准化技术委员会(SAC/TC223)提出并归口。 本标准主要起草单位:交通运输部公路科学研究院。 本标准参加起草单位:北京中交华安科技有限公司、浙江飞虹交通设施有限公司、四川志全公路交
通设施有限公司、重庆宏奥交通设施有限公司、重庆嘉润交通设施有限公司。
本标准主要起草人:王成虎、周志伟、王兆林、李勇、刘恒权、王超、娄峰、张建平、黄叶灿、陈全生、刁玉梅、季钢焰。
I JT/T895—2014
缆索护栏
1范围
本标准规定了公路缆索护栏的组成、结构尺寸及分类、技术要求、试验方法、检验规则、标志、包装、 运输、储存及产品随行文件。
本标准适用于公路路侧和中央分隔带用缆索护栏。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB/T 223 GB/T 228.1 金属材料拉伸试验第1部分:室温试验方法 GB/T 699
钢铁及合金化学分析方法
优质碳索结构钢碳素结构钢钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件
GB/T 700 GB/T 1231 GB/T 2828.1 计数抽样检验程序第1部分:按接收质量限(AQL)检索的逐批检验抽样计划 GB/T 6725
冷弯型钢
GB/T 18226 高速公路交通工程钢构件防腐技术条件 GB/T 25833
公路护栏用镀锌钢丝绳公路交通安全设施设计细则
JTG/T D81
3组成
缆索护栏由端部立柱、中间端部立柱、中间立柱、托架、钢丝绳、索端锚具(包含连接杆、索端夹头、 夹头螺母和楔子)、夹扣等构件组成,见图1。
-6
8
3—
F
L
TT
+
? -
E CD
-7
AS
Y
说明:
端部立柱: 3 夹头螺母: 5- -钢丝绳; 7- 一夹扣;
1
索端夹头; 6- 中间立柱;8- -中间端部立柱。
一连接杆;
2-
X
图1 缆索护栏结构示意图
1 JT/T895—2014
4结构尺寸及分类
4.1端部立柱和中间端部立柱 4.1.1端部立柱由直柱、斜撑、底板和连接杆套管部件组成,按连接杆套管根数分为DI型和DII型,外形及标注符号见图2,其结构尺寸及允许偏差应符合表1的规定。
b++甲
T
T
4I2 H
41
L
L
a) DI型
b)DII型
说明:
端部立柱直柱;端部立柱斜撑:
端部立柱底板;端部立柱连接杆套管。
2-
图2端部立柱结构图
表1 端部立柱结构尺寸和允许偏差
单位为毫米
h2
代号
h,
d2
H
d
h
168 ±1.68
DI型 1 500 ± 10
公称尺寸及允许偏差
50 ± 1
130 ± 1
32 ±0.5
45 ± 1
10 ± 1
DII型 1 630 ± 10
194 ± 1.94
代号公称尺寸 DI 型及允许偏差
1,
12
L
t
5
m
200 ±2
1 700 ±10 1 420 ± 10
120 ± 1
5.0 ±0.5 6 ±0.5
DII型 1 800 ± 10 1 600 ± 10
250 ± 2
4.1.2 中间端部立柱由直柱、斜撑、底板和连接杆套管部件组成,按连接杆套管根数分为ZDI型和 ZDII型,外形及标注符号见图3,其结构尺寸及允许偏差应符合表2的规定。
2
