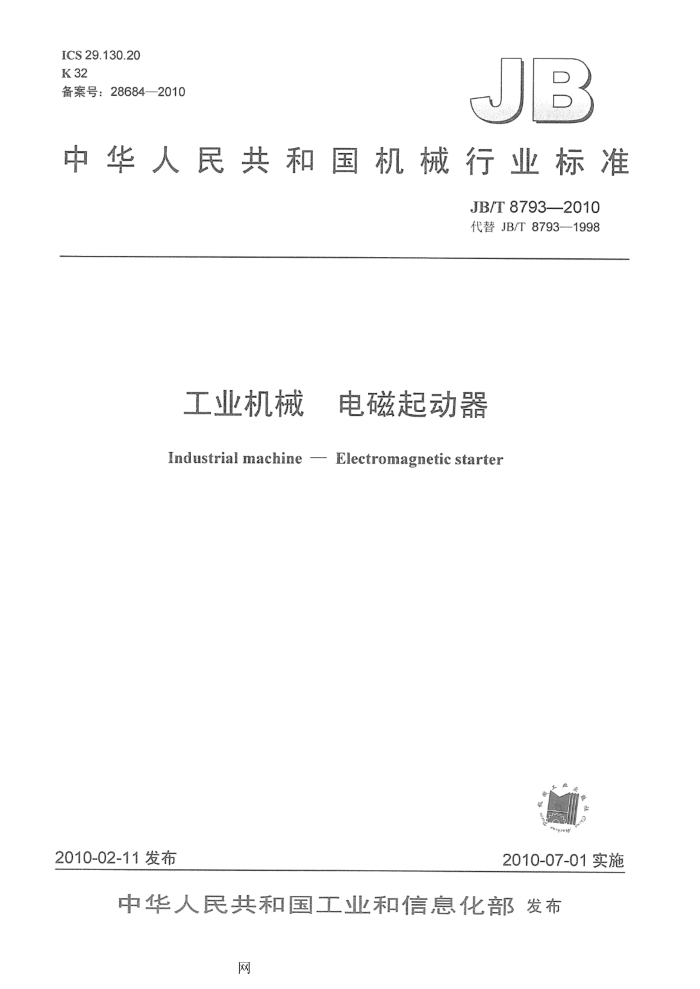

ICS 29.130.20 K32 备案号：28684-2010
JB
中华人民共和国机械行业标准
JB/T8793--2010 代替JB/T8793-—1998
工业机械 电磁起动器 Industrial machine -- Electromagnetic starter
2010-02-11发布
2010-07-01实施
中华人民共和国工业和信息化部发布
网 JB/T 8793---2010
目 次
前言
IT
范围 2 规范性引用文件.. 3术语和定义、符号 4分类 4.1 按控制电动机的运转方向分类. 4.2 按外壳防护等级分类 5 特性. 5.1 起动器的特性概要 5.2 起动器的型式. 5.3 主电路的额定值和极限值 5.4 使用类别.
EE.-E.GFE
5.5 控制电路 5.6 辅助电路 5.7 保护继电器的型式和特性 5.8 与短路保护电器（SCPD）的协调配合 5.9 通断操作过电压 6 产品的有关资料. 6.1 资料内容. 6.2 安装、操作和维修说明 6.3 包装. 7正常使用、安装和运输条件 7.1 正常使用条件 7.2 安装条件 7.3 运输和储存条件.. 8 结构和性能要求 8.1 结构要求. 8.2 性能要求 8.3 电磁兼容性（EMC） 9 试验 9.1 试验分类 9.2 验证结构要求 9.3 验证性能要求. 9.4 EMC试验. 表1 接地螺钉最小尺寸表2热过载继电器各极同时通电时的动作范围表3带温度补偿的热过载继电器各极同时通电时的动作范围.. 表4 三极热过载继电器仅两极通电时的动作范围
E...
11 7
....16
F
1
网 JB/T8793--2010
表5温升极限表6接通和分断能力的接通和分断条件表7验证额定接通与分断能力时分断电流1。和间隔时间的关系表8接通条件.. 表9约定操作性能的接通和分断条件表10相应于额定工作电流的预期电流“ 表11 不同额定工作电压下的通断操作最高过电压表12 辅助触头正常条件下的接通和分断能力.. 表13 辅助触头正常条件下的接通和分断顺序、次数及每分钟操作循环次数. 表14 辅助触头非正常条件下的接通和分断能力. 表15 不同试验电流的连接导线截面
.10 .10 10 ..10 10 13
11
网 JB/T8793--2010
前 言
本标准代替JB/T8793--1998《工业机械电磁起动器》。 本标准与JB/T8793一1998相比，主要变化如下：减少了材料试验；一取消了定期试验；
-将机械寿命试验、电寿命试验规定为特殊试验；一将起动器和SCPD在交点电流处的协调配合试验规定为特殊试验；一额定绝缘电压等级的划分有所变化，将660V额定绝缘电压归入690V。
本标准由中国机械工业联合会提出。 本标准由成都机床电器研究所归口。 本标准起草单位：苏州机床电器厂有限公司。 本标准主要起草人：田青、何秀明。 本标准所代替标准的历次版本发布情况：
-JB/T8793-1998。
II1
网 JB/T8793-2010
工业机械日 电磁起动器
1范围
本标准规定了工业机械用电磁起动器通用的术语和定义、符号，型式，参数，技术要求，试验方法和检验规则等，并规定了制造厂应提供给用户的主要技术参数与说明。
本标准适用于工业机械用电磁起动器（以下简称起动器）。起动器主要用于控制三相鼠笼型感应电动机的直接起动、停止和正反向运转，并能对电动机的过载及断相起保护作用。 2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。
GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划（ISO2859-1：1999，IDT)
GB/T2900.18—2008电工术语低压电器 GB/T5169.102006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法（IEC60695-2-10：2000，IDT）
GB/T5169.11-2006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法（IEC60695-2-11：2000，IDT）
GB/T13384机电产品包装通用技术条件 GB14048.1-2006低压开关设备和控制设备第1部分：总则（IEC60947-1：2001，MOD） GB14048.4-2003 低压开关设备和控制设备机电式接触器和电动机起动器（IEC60947-4-1：
2000,IDT)
GB14048.5--2008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件机电式控制电路电器（IEC60947-5-1：2003，MOD） 3术语和定义、符号
GB/T2900.18、GB14048.1、GB14048.4及GB14048.5中确立的术语和定义、符号适用于本标准。 4分类 4.1按控制电动机的运转方向分类
a）直接起动器—将电路电压直接加到电动机接线端子上的起动器。 b）双向起动器一仅在电动机停转的情况下，反接定子接线使电动机反转的起动器。 C）可逆起动器— 一在电动机运转的情况下，反接定子接线使电动机反转的起动器。
4.2按外壳防护等级分类
GB14048.1--2006中附录C适用
5特性 5.1起动器的特性概要
起动器的特性用下列项自加以规定：
1
网 JB/T8793---2010
a）起动器的型式（见5.2) b）主电路的额定值和极限值（见5.3）； c）使用类别（见5.4）； d）控制电路（见5.5）； e）辅助电路（见5.6）： f）保护继电器的型式和特性（见5.7）： g）与短路保护电器的协调配合（见5.8）。
5.2起动器的型式
a）控制方式为非自动式（手操作或按钮操作） b）操作方式为电磁操作。 c）起动器由交流接触器、热过载继电器或电子式热过载继电器及起动、停止按钮加外壳组成。
5.3主电路的额定值和极限值 5.3.1额定电压 5.3.1.1额定绝缘电压（U）
起动器的额定绝缘电压U为AC690V。 5.3.1.2额定工作电压（U）
起动器的额定工作电压U为AC380V、AC660V。 5.3.1.3额定冲击耐受电压（Um）
起动器的额定冲击耐受电压Ump为8kV 5.3.2电流或功率 5.3.2.1约定自由空气发热电流（It）
GB14048.1-2006中4.3.2.1适用。 5.3.2.2约定封闭发热电流（lte）
GB14048.1-2006中4.3.2.2适用。 5.3.2.3额定工作电流（I）或额定工作功率
起动器的额定工作电流是在考虑到额定工作电压、约定自由空气发热电流或约定封闭发热电流、热过载继电器额定电流、额定频率、额定工作制、使用类别和外壳防护型式的情况下，由制造厂规定的。
对于直接通断单台电动机的起动器，在考虑到额定工作电压的条件下，额定工作电流可用起动器规定配用的电动机的最大额定输出功率来代替或补充，制造厂应提供电动机额定功率与电流之间的关系。 5.3.3额定频率
交流50Hz或50Hz/60Hza 5.3.4额定工作制
a）八小时工作制（连续工作制）。 b）不间断工作制。 c）断续周期工作制或断续工作制：负载因数为40%，每小时操作循环次数（操作频率）为30。
5.3.5正常负载和过载特性
GB14048.1-2006中4.3.5适用，并补充如下要求。 5.3.5.1额定接通能力和额定分断能力
当起动器按8.2.4.1的要求操作时，额定接通能力和额定分断能力才有效。 5.3.5.2约定操作性能
使用类别为AC-3及AC-4下的约定操作性能由8.2.4.2中规定的接通和分断操作确定。 5.3.5.3起动器的起动和停止特性
GB14048.4--2003中的5.3.5.5适用。
2
网 JB/T8793--2010
5.4使用类别 5.4.1主电路使用类别
起动器主电路的使用类别主要为AC-3，也能适当降低控制容量用于AC-4使用类别。 5.4.2辅助电路的使用类别
辅助电路的使用类别为AC-15。 5.5控制电路
起动器额定控制电源电压Us为：AC24V、36V、48V、110V、127V、220V、380V。 注：其他电压值由制造厂与用户协商。
5.6辅助电路
辅助电路的额定绝缘电压U.为AC690V，额定工作电压U。为AC380V。 辅助电路的额定工作电流、约定自由空气发热电流和约定封闭发热电流等由具体产品标准规定。
5.7保护继电器的型式和特性 5.7.1特性概要
继电器特性规定如下： a）继电器的型式（见5.7.22； b）特性量（见5.7.3）； c）热过载继电器的标志和电流整定值（见5.7.4） d）热过载继电器的时间-电流特性（见5.7.5）： e）周围空气温度的影响（见5.7.6）。
5.7.2继电器的型式
a）热过载继电器。 b）电子式热过载继电器。
5.7.3特性量
a）热过载继电器的标志和电流整定值（见5.7.4）。 b）热过载继电器的时间一电流特性（见5.7.5）
5.7.4热过载继电器的标志和电流整定值
GB14048.4--2003中的5.7.4适用。 5.7.5热过载继电器的时间-电流特性
GB14048.4—2003中的5.7.5适用。 5.7.6周围空气温度的影响
GB14048.4—2003中的5.7.6适用。 5.8与短路保护电器（SCPD）的协调配合
起动器与SCPD的协调配合是由SCPD的型式、额定值和特性值表示其特性的。SCPD提供了其与起动器之间超过交点电流的过电流保护及短路的适当保护。 5.9通断操作过电压
通断操作过电压是起动器在接通和分断操作中所引起的过电压最大值，该值应不超过额定冲击耐受电压值。 6产品的有关资料 6.1资料内容
制造厂应规定下列有关资料：起动器的铭牌上至少应包括以下a）～e）项内容，其余项目可标志在有关的部件上，标志应不易
磨灭和易于识别：
3
网 JB/T8793--2010
a）制造厂厂名或商标： b）起动器名称、型号或系列号； c）起动器符合的标准编号； d）额定工作电压： e）额定工作电压下的使用类别和额定工作电流（或额定工作功率）； f）外壳防护等级： g）额定绝缘电压； h）额定频率； i）额定控制电源电压（Us）和频率（吸引线圈）； j）制造年月或编号； k）热过载继电器整定电流调节范围； 1）其他有关数据、资料和标志。 起动器还应标志以下数据（如适用的话），且在安装后是易见的：
合格标记和认证标志：一操动器的运动方向；一操动器位置标记。
6.2安装、操作和维修说明
制造厂应向用户提供介绍产品主要性能的使用说明书。说明书中应规定起动器在运行期间和出现故障后的安装、操作和维修条件及其他注意事项。 6.3包装 6.3.1包装盒（内包装）
包装盒标志应包括下列内容： a）制造厂厂名或商标； b）起动器名称、型号或系列号； c）额定控制电源电压和频率： d）热过载继电器整定电流调节范围。
6.3.2包装箱（外包装）
起动器包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、使用说明书等。 每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志，其内容包括：
a》制造厂厂名、地址或商标： b）起动器名称、型号和控制电源电压； c）热过载继电器整定电流调节范围； d）包装箱的“长×宽×高”及毛重： e）产品数量； f）出厂日期； g）收货单位名称和地址； h）标志“易碎物品”、“怕雨”、“向上”等字样或标志。 其他要求还应符合GB/T13384的规定。
7正常使用、安装和运输条件 7.1正常使用条件 7.1.1周围空气温度
周围空气温度上限为40℃，且其24h内的平均温度值不超过35℃。
4
