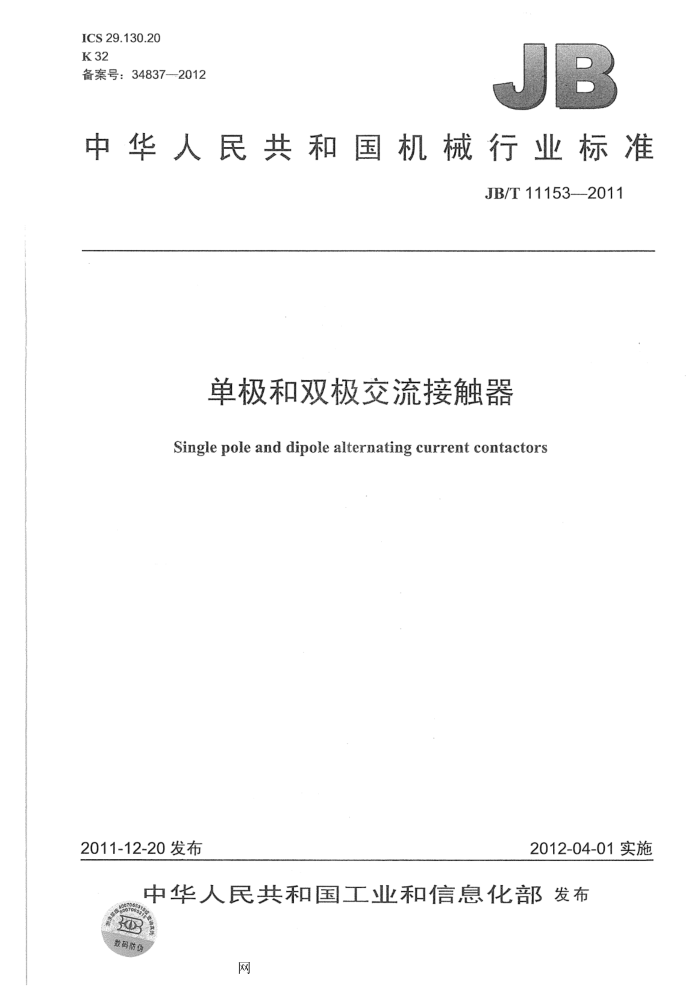

ICS 29.130.20 K32 备案号：34837-2012
中华人民共和国机械行业标准
JB/T11153—2011
单极和双极交流接触器
Single pole and dipole alternating current contactors
2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布
网 JB/T11153-2011
目 次
前言 1范围 2 规范性引用文件 3术语和定义、符号 3.1术语和定义 3.2符号.. 4分类.. 5特性.. 5.1特性概要 5.2 型式. 5.3 型号及含义 5.4 主电路的额定值和极限值 5.5 使用类别， 5.6 控制电路. 5.7 辅助电路， 5.8 与短路保护电器（SCPD）的协调配合 5.9 通断操作过电压. 5.10 外形尺寸与安装尺寸 6产品的有关资料.... 6.1 资料的内容 6.2标志. 6.3 安装、操作和维修说明 6.4包装 7正常使用、安装和运输条件 7.1正常使用条件.. 7.2运输和储存条件 7.3安装条件 8结构和性能要求 8.1 结构要求， 8.2 性能要求试验
...
........................
....+.
r
9
9.1i 试验分类. 9.2 验证结构要求. 9.3验证性能要求... 附录A（规范性附录）插片和插套的规格及尺寸附录B（规范性附录）特殊试验
12 13 15 19 21
#香
1000.001
网 JB/T11153--2011
前 言
本标准按照GB/T1.1-2009给定的规则起草。 本标准由中国机械工业联合会提出。 本标准由成都机床电器研究所归口。 本标准起草单位：桂林机床电器有限公司。 本标准主要起草人：李文礼、周泰武、李开初。 本标准为首次发布。
II
网 JB/T11153—2011
单极和双极交流接触器
1范围
本标准规定了单极和双极交流接触器（以下简称接触器）通用的基本规则和要求，包括术语和定义、 符号、分类、特性、产品的有关资料、正常使用、安装和运输条件、结构和性能要求、试验等。
本标准适用于单极和双极交流接触器。接触器主要用于交流50Hz（或60Hz），其主触头额定工作电压不超过220V，在AC-8a或AC-8b使用类别下额定工作电压为220V时额定工作电流不超过63A 的电路中，供远距离接通和分断单相电源电路。
本标准规定的接触器一般不用于分断短路电流，因此，使用时应安装适当的短路保护电器。 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2900.18--2008电工术语低压电器 GB/T4207-2003固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法 GB/T5169.10一2006电工电子产品着火危险试验第10部分：灼热丝/热丝基本试验方法灼热
丝装置和通用试验方法
GB/T5169.112006电工电子产品着火危险试验第11部分：灼热丝/热丝基本试验方法成品的灼热丝可燃性试验方法
GB/T110212007电气绝缘耐热性分级 GB/T13384机电产品包装通用技术条件 GB14048.1一2006低压开关设备和控制设备第1部分：总则 GB14048.4一2003低压开关设备和控制设备机电式接触器和电动机起动器 GB14048.52008低压开关设备和控制设备第5-1部分：控制电路电器和开关元件 ：机电式控
制电路电器
GB17196-1997 连接器件连接铜导线用的扁形快速连接端头安全要求 3术语和定义、符号 3.1术语和定义
GB/T2900.18、GB14048.4—2003中第3章和GB17196—1997中第3章界定的术语和定义适用于本文件。 3.2符号
GB14048.1-2006中第4章界定的符号适用于本文件。 4分类
5.2中型式可作为分类的依据。 5特性 5.1特性概要
接触器的特性用下列项目加以规定：
网 JB/T11153-2011
a）型式（5.2); b）型号及含义（5.3）： c）主电路的额定值和极限值（5.4）； d）使用类别（5.5）； e）控制电路（5.6)； f）辅助电路（5.7)； g）与短路保护电器（SCPD）的协调配合（5.8）； h）通断操作过电压（5.9）。
5.2型式 5.2.1极数
接触器按主触头极数分为： a）单极：具有一对接通主触头，称为单极接触器， b）双极：具有两对接通主触头，称为双极接触器。
5.2.2辅助触头种类
接触器的辅助触头分为 a）接通辅助触头 b）分断辅助触头接触器按是否带辅助触 a）带辅助触头接触器 b）不带辅助触头接触器
5.2.3电流种类
接触器的电流为交流。 5.2.4灭弧介质
接触器的灭弧介质为生 5.2.5操作方式
接触器的操作方式 为电磁 5.3型号及含义
接触器的型号及盒义由制造厂自行规定。 5.4..主电路的额定值和极限值 5.4.1额定电压
接触器的额定电压规定如下 5.4.1.1额定工作电压（U）
接触器的额定工作电压U。为交流220V。 5.4.1.2额定绝缘电压（U.）
接触器的额定绝缘电压U；为交流690V。 5.4.1.3额定冲击耐受电压（Uimp）
接触器的额定冲击耐受电压Uim规定为8kV。 5.4.2额定工作电流（I）
制造厂应规定在AC-8a或AC-8b使用类别下，额定工作电压为交流220V时接触器的额定工作电流Ie。
本标准推荐接触器的额定工作电流（I）规格为：9A、12A、16A~25A、32A、40A、45A、50A、 55A和63A。
2.
网 JB/T11153--2011
5.4.3约定自由空气发热电流（Im）
接触器的约定自由空气发热电流It由制造厂自行规定。 约定自由空气发热电流值应至少等于接触器在八小时工作制（5.4.5）下最大额定工作电流值。
5.4.4额定频率
接触器的额定频率为交流50Hz（或60Hz）。 5.4.5额定工作制
GB14048.4--2003中5.3.4.1~~5.3.4.3适用，并补充如下要求：断续周期工作制等级级别推荐值为1200（额定操作频率为1200次/h），标准负载因数推荐值为
25%. 5.4.6正常负载和过载特性 5.4.6.1耐受过载电流的能力
接触器应满足8.2.4.6的条件。 5.4.6.2接通和分断能力
接触器应满足8.2.4.1的要求。 5.4.6.3约定操作性能
接触器应满足8.2.4.3的要求。 5.4.7额定限制短路电流
接触器应满足8.2.5.3的要求。 5.5使用类别 5.5.1主电路的使用类别
接触器主电路的使用类别主要为AC-8a或AC-8b。 5.5.2辅助电路的使用类别
接触器辅助电路的使用类别主要为AC-15或DC-13。 5.5.3补充规定
5.5.1和5.5.2给出的接触器的使用类别是标准的使用类别，其典型用途见表1。任何其他使用类别应由制造厂和用户协商，但制造厂的样本或提供的资料可作为一种协议。
表1接触器常用的使用类别及其代号
电路主电路
电流种类 使用类别代号
典型用途举例
AC-8a AC-8b AC-15 DC-13
具有手动复位过载脱扣器的密封制冷压缩机中的电动机控制具有自动复位过载脱扣器的密封制冷压缩机中的电动机控制
交流交流直流
控制交流电磁铁负载控制电磁铁负载
辅助电路
5.6控制电路
接触器的额定控制电源电压U，的标准值为：交流，50Hz（或60Hz):24V_36V、48V、110V.127V、220V. 注：其他电流种类、电压值由制造厂与用户协商。
5.7辅助电路 5.7.1额定电压
辅助触头的额定电压规定如下： a）辅助触头的额定绝缘电压U为690V； b）辅助触头在不同使用类别下的额定工作电压U见表2。
4
网 JB/T11153--2011
5.7.2电流
辅助触头的电流规定如下： a）辅助触头的约定自由空气发热电流Ith为10A； b）辅助触头在不同使用类别下的额定工作电流I。见表2。
表2辅助触头在不同使用类别下的额定工作电压U和额定工作电流I。
额定工作电压U。
额定工作电流I。
使用类别 AC-15 DC-13
V 220 220
A 3 0.27
5.8与短路保护电器（SCPD） 的协调配合
具体要求见8.2.5。 5.9通断操作过电压
具体要求见8.2.44 5.10外形尺寸与安装尺
接触器的外形尺寸易安装尺寸应符 6产品的有关资料 6.1资料的内容
制造厂应规定下列有关资料标识方面！ a）制造厂厂名或商标： b）接触器名称，型号或系列 c）接触器符合的标准号特性方面： d）额定工作电压（见5.4.1.1)： e）额定工作电压下的便用类别和额定工作电流（见5.5和5.4.2）； f）额定频率（见5.44）； g）额定工作制，并标明断续周期工作制级别（见5.4.5） h）额定通断能力，也可用相应的使用类别代替（见表4） i）额定绝缘电压（见5.4.1.2）； j）额定冲击耐受电压（见5.4.1.3）； k）外壳防护等级（见8.1.9)； 1）污染等级（见7.1.3.2）； m）额定限制短路电流（见5.4.7），接触器的配合类型（见8.2.5.2）及SCPD的型式、电流额定值
和特性（见8.2.5.1）； n）通断操作过电压（见5.9）； o）额定控制电路电压（U。）、电流性质和额定频率； p）电流性质、额定频率和额定控制电源电压（U）； q）辅助电路的额定值（见5.7）。
6.2标志
6.1中a）～c）的标志应标在接触器的铭牌上，以便从制造厂获得完整的资料；k）的参数最好标志在接触器上；o）和p）控制电路的参数应标在线圈或接触器上：其余项目的参数应标在铭牌上，或 4
网 JB/T11153-2011
标在接触器上，或包含在制造厂的公布的文件中。标志应字迹清楚、不易磨灭和易于识别。
接触器上还应标志下列数据且在安装后是易见的：
合格标记和认证标志（如适用）；接线端子的识别和标志。
6.3安装、操作和维修说明
制造厂在其文件（如使用说明书）或样本（如有）中应规定接触器在运行期间和出现故障后的安装、 操作和维修条件。
如有需要，接触器的运输、安装和操作说明书中应指明接触器进行适当的和正确的安装、运输和操作的方法。
制造厂应提供说明，建议用户在遇到短路时应采取何种措施。 6.4包装 6.4.1包装盒（内包装）
包装盒标志应包括以下内容： a）制造厂厂名或商标： b）接触器名称、型号和出厂年月； c）额定控制电源电压和频率。
6.4.2包装箱（外包装）
接触器包装箱应紧固，并且具有防潮、防尘能力，适合运输要求。箱内应有装箱单、使用说明书等。 每箱毛重应不超过50kg。包装箱外壁应有明显而持久的标志，其内容包括：
a）制造厂厂名、地址或商标； b）产品名称和型号： c）产品数量： d）包装箱的尺寸（长×宽×高）及毛重： e）收货单位名称和地址： f）标志“易碎物品”、“怕雨”、“向上”、“包装年月”等字样或标志。 其他要求还应符合GB/T13384的规定。
7正常使用、安装和运输条件 7.1正常使用条件
满足本标准规定的接触器应能在如下条件下运行。 7.1.1周围空气温度
周围空气温度不超过40℃，且其24h内的平均温度值不超过35℃。 周围空气温度的下限为-5℃。 注：对于使用在周围空气温度高于40℃或低于-5℃的接触器应根据有关产品标准（如适用时）或根据制造厂和用
户的协议进行设计和使用。制造厂样本中给出的数据可以代替上述协议。
7.1.2海拨
安装地点的海拔不超过2000m。 注：对用于海拔高于2000m的接触器，需要考虑到空气冷却作用和介电强度的下降。对用于上述条件下运行的电
气设备应根据制造厂和用户的协议进行设计或使用。
7.1.3大气条件 7.1.3.1湿度
最高温度为40℃时：空气的相对湿度不超过50%，在较低的温度下可以允许有较高的相对湿度，例如20℃时达90%。对由于温度变化偶尔产生的凝露应采取特殊的措施。
5
