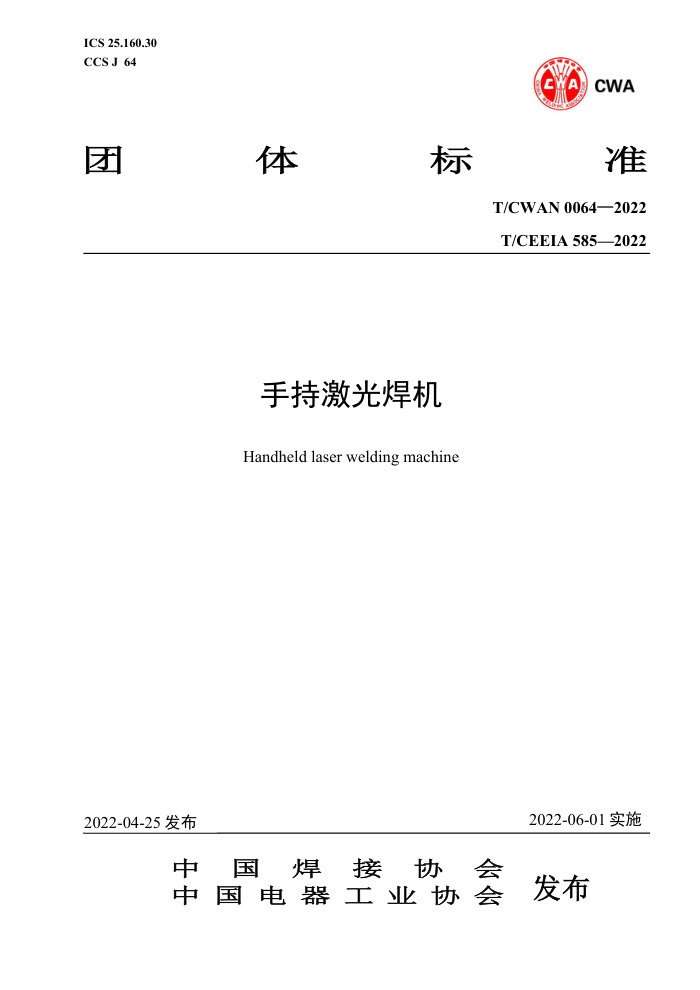

ICS25.160.30 CCS J 64
CWA CWA
体
准
团
标
T/CWAN0064—2022 T/CEEIA 585—2022
手持激光焊机
Handheld laser welding machine
2022-06-01实施
2022-04-25发布
中国焊接协 会中国电器工业协会
发布 T/CWAN0064—2022 T/CEEIA585—2022
目次
前言 1范围. 2规范性引用文件 3术语和定义. 4产品分类..
III
4.1按激光器工作介质类型. 4.2按冷却方式. 5环境条件... 6试验.. 6.1试验条件. 6.2测试仪器... 6.3组件的符合性 6.4型式检验.. 6.5例行检验... 7防触电保护... 8热性能要求... 8.1通用要求... 8.2发热试验... 8.3温度测量方法 8.4温升限值.. 9热保护 10供电电源的连接 11激光输出
4
11.1激光输出性能要求 11.2激光参数测量方法. 12控制回路.. 13安全控制...
5
5
13.1紧急停机控制 13.2激光出光控制， 13.3联锁和激光防护屏控制 14机械要求... 14.1基本要求 14.2外壳... 14.3倾斜稳定. 15辐射安全的防护要求. 15.1激光辐射安全， 15.2场地防护... 15.3激光安全员， 16铭牌 17使用说明书
6 .6
.6
6 T/CWAN0064—2022 T/CEEIA585—2022
.标记. ...—般要求 18.2警告标记一危险符号 18.3说明标记.. 18.4防护标记.
& ....8 ..8
+..++..++..++..++..
.9 .9
. T/CWAN0064—2022 T/CEEIA585—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由无锡汉神电气股份有限公司提出，由中国焊接协会焊接设备分会和中国电器工业协会电焊机标准化专业委员会组织编写，由中国焊接协会和中国电器工业协会双编号。
本文件由中国焊接协会归口。 本文件起草单位：无锡汉神电气股份有限公司、武汉锐科光纤激光技术股份有限公司、
浙江热刺激光技术有限公司、江苏烁石焊接科技有限公司、江苏孚尔姆智能装备有限公司、 光惠(上海)激光科技有限公司、深圳市杰普特光电股份有限公司、广东省鑫全利激光智能装备有限公司、深圳市方顺兴科技有限公司、南通振康焊接机电有限公司、深圳市佳士科技股份有限公司、宁波镭速激光科技有限公司、广州松兴电气股份有限公司、南京合信自动化有限公司、江苏科镭激光设备有限公司、南京英尼格玛工业自动化技术有限公司、浙江肯得机电股份有限公司、北京大族天成半导体技术有限公司、浙江劳士顿科技股份有限公司、上海沪工焊接集团股份有限公司、沈阳华维激光设备制造有限公司、江苏山达智能科技有限公司、广东威尔泰克科技有限公司、山东产研强远激光科技有限公司、无锡超强伟业科技有限公司、北京石油化工学院、北京中焊焊接装备技术有限公司。
本文件主要起草人：何晓阳、吴泽锋、刘江、焦向东、李宪政、刘捷、张建忠、丁建武、赵崇光、尚守伟、韦忠斌、汤子康、罗卫红、邹斌华、于衡波、周曙君、徐戈达、董巍、朱宣辉、吴海涛、林于法、舒振宇、何洪韧、王洋、杨骐远、马新强、李建军、李新松、曹钧杰、朱超、雷洪波、徐海军、牛凌、宋金玲。
III T/CWAN0064—2022 T/CEEIA585—2022
手持激光焊机
1范围
本文件适用于激光额定输出功率不大于3000W，由人工手持操控手持激光焊枪实施焊接作业的设备。
本文件规定了手持激光焊机的术语和定义、产品分类、环境条件、试验、防触电保护、 热性能要求、热保护、供电电源的连接、激光输出、控制回路、安全控制、机械要求、辐射安全的防护要求、铭牌、使用说明书和标记。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7247.1激光产品的安全第1部分：设备分类、要求 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB/T15175固体激光器主要参数测量方法 GB/T15313激光术语 GB/T15579.1弧焊设备第1部分：焊接电源 GB/T16855.1机械安全控制系统安全相关部件第1部分：设计通则 GB/T16935.1低压系统内设备的绝缘配合第1部分：原理、要求和试验 GBZ2.2工作场所有害因素职业接触限值第2部分：物理因素
3术语和定义
GB7247.1、GB/T15313、GB/T15579.1、GB/T16935.1界定的以及下列术语和定义适用于本文件。 3.1
手持激光焊机handheldlaserweldingmachine 由自带激光器提供激光能量，操作人员手持并操控手持激光焊枪实施焊接作业的设备。
3.2
手持激光焊枪handheldlaserweldinggun 由操作人员手持并手动导向移动，且能提供焊接作业所需的激光束、气体、冷却介质、
焊丝等必要条件的激光输出装置。 4产品分类 4.1按激光器工作介质类型
按激光器工作介质类型的不同，可分为固体激光器（如YAG激光器、光纤激光器等）手持激光焊机、半导体激光器手持激光焊机等。 4.2按冷却方式
按手持激光焊机采用冷却方式的不同，可分为风冷式手持激光焊机、液冷式（如水冷、冷凝器等）手持激光焊机等。 5环境条件
1 T/CWAN0064—2022 T/CEEIA585—2022
手持激光焊机应能在下述环境条件下正常工作。 a）周围环境空气温度范围：
在焊接期间：-10℃～+40℃；在运输和存储过程中：-20°C～+55°C。
b）空气相对湿度：
40时，不超过70% 20C时，不超过90%。
c）周围空气中的灰尘、酸、腐蚀性气体或物质等不超过正常含量，由于焊接过程而产
生的这些物质除外。 d）海拔高度不应超过1000m。 e）设备的倾斜度不应超过10°。 f）无明显振动和冲击注：制造厂和用户之间可以商定不同的环境条件，如不同温度、高湿度、异常的腐蚀性烟雾、蒸汽、过量的油蒸汽、不
正常的振动或冲击、过量的灰尘、恶劣的气候条件、海岸或船甲板的非正常条件、有助于霉菌增大的虫害及大气条件等。
6试验 6.1试验条件
应在10°℃C～40℃C的环境温度下，对新的、干燥的、完整的设备进行试验。热性能测试推荐在40C条件下进行。测量装置只允许经由带盖板的孔道、观察窗或制造厂设置的易于拆卸的板上放置。测试地点的通风以及所采用的测量装置，不能妨碍设备的正常通风或使热交换异常。
采用液体冷却的设备，应在制造厂规定的液体冷却条件下进行试验。 6.2测试仪器
测量仪器的准确度或精度要求： a）电气测量仪表：1.0级（满量程的±1.0%），绝缘电阻和介电强度测量时例外，对于
测量绝缘电阻和介电强度的仪器的精度没有规定，但测量时应考虑精度问题； b）温度计：±2K； c）激光功率计：不确定度≤5%； d）光谱仪：光学分辨率≤0.5nm。
6.3组件的符合性 6.3.1一般要求
设备使用的组件，应符合本部分或相关标准的要求，组件的评估和测试按下列方法进行。 a）经认可的检测机构确认符合相关标准的组件，应在其额定值范围内正确应用。组件
作为设备的一个部分，应承受本部分的相关试验，除非相关的标准中已包含了这些试验。
b）没有按上述要求确认符合相关标准的组件，应检查其是否在额定值范围内正确应用。
组件作为设备的一个部分，应承受本部分的相关试验，并且在设备的使用条件下承受组件标准的相关试验。
c）当没有相关的组件标准，或组件在回路中没有按规定的额定值使用，组件应在设备
的使用条件下进行试验。样品的数量通常与相应标准的要求一致。
2 T/CWAN0064—2022 T/CEEIA585—2022
6.3.2激光功率衰减要求
激光发生器累计使用5000h后，最大输出功率衰减应小于10%。 6.4型式检验
手持激光焊机应同与其配套的、可能影响试验结果的辅助设备一起进行检验，除非规定了某项试验可以在另外一台手持激光焊机上进行，否则所有型式检验都应在
同一台设备上进行。
应按下列顺序进行型式检验，在d）项、e）项与f）项试验之间不需干燥时间。 a) 一般目测检验； b） 绝缘电阻（初步检验）（见7）； c） 外壳（见14.2)； d) 外壳防护等级（见7)； e) 绝缘电阻（见7)； f) 介电强度（见7)； g） 热试验（见8）； h) 输出特性试验（见11)；
一般目测检验（测试后恢复）。 本部分中上述未提及的其他试验项目可按任何方便的顺序进行。
)
6.5例行检验
每台手持激光焊机都应依次通过下列检验： a）一般目测检验； b）保护性线路的连通性（见10）； c）介电强度（见7)； d）输出功率（见11)； e）一般目测检验（测试后恢复）。
7防触电保护
应符合GB/T15579.1中6防触电保护的要求，焊接回路和输出端不适用。
8热性能要求 8.1通用要求
设备在正常或故障条件下工作时，任何部件的温度，均不应造成设备出现着火危险。 对设备进行热试验，温度升高不应超过表1的规定。如果有热限制装置，熔断器或熔断
电阻对温度起限制作用，则应在其限温装置动作2min后再测量温度。 8.2发热试验 8.2.1试验条件
设备应按照额定负载持续率以恒定输出功率运行，周期为（10±0.2）min，以达到最大发热的运行条件或位置做试验。 8.2.2试验参数的允差
输出功率：额定输出功率。
3 T/CWAN0064—2022 T/CEEIA585—2022
8.2.3发热试验的持续时间
发热试验应进行到设备任何部件温度上升速率不超过2K/h，试验时间不少于60min。 8.3温度测量方法
按照GB/T15579.1中7.2温度测量方法的规定测量。 8.4温升限值
不管采用何种测量方法进行测量，设备任何部件的温升不应超过表1的规定限值。 任何部件都不应达到损坏其他部件的温度，尽管该部件的温升符合表1的要求。
表1温升限值
单位为K 允许温升
设备部件
外部部件：金属部件：金属旋钮、把手等金属机壳金属焊枪握持部位非金属部件：非金属旋钮、把手等非金属机壳非金属焊枪握持部位木质或绝缘材料机壳里面绕组：由非浸渍丝或纱等绝缘的软线由浸渍丝或纱等绝缘的软线树脂漆包线聚乙烯醇缩甲醛漆包线或聚氨基甲酸（乙）铁芯电源线和引线的绝缘普通聚氯乙烯绝缘：
30 40 20
40 50 30 50 55 70 70 85
与相应绕组相同
60 45 45
无机械应力下有机械应力下
天然橡胶绝缘其他部件的最高温度不应超过其相关标准规定的额定最高温度
关于手柄、操作钮、握持部分及类似部位的温升，要考虑正常使用中所有要握持的部如果是绝缘材料制成的，还要考虑那些与热的金属接触的部分。
分，
按8.3测量，检查其合格与否。 如果发热试验不是在温度40°C条件下进行，则根据8.2的要求进行发热试验时测得的最
高温度应通过加上40°C与环境温度的差值加以修正。 9热保护
应符合GB/T15579.1中9热保护的要求。 手持激光焊枪应具备热保护装置，防止过热造成伤害。
10供电电源的连接
应符合GB/T15579.1中10供电电源的连接的要求。
11激光输出
