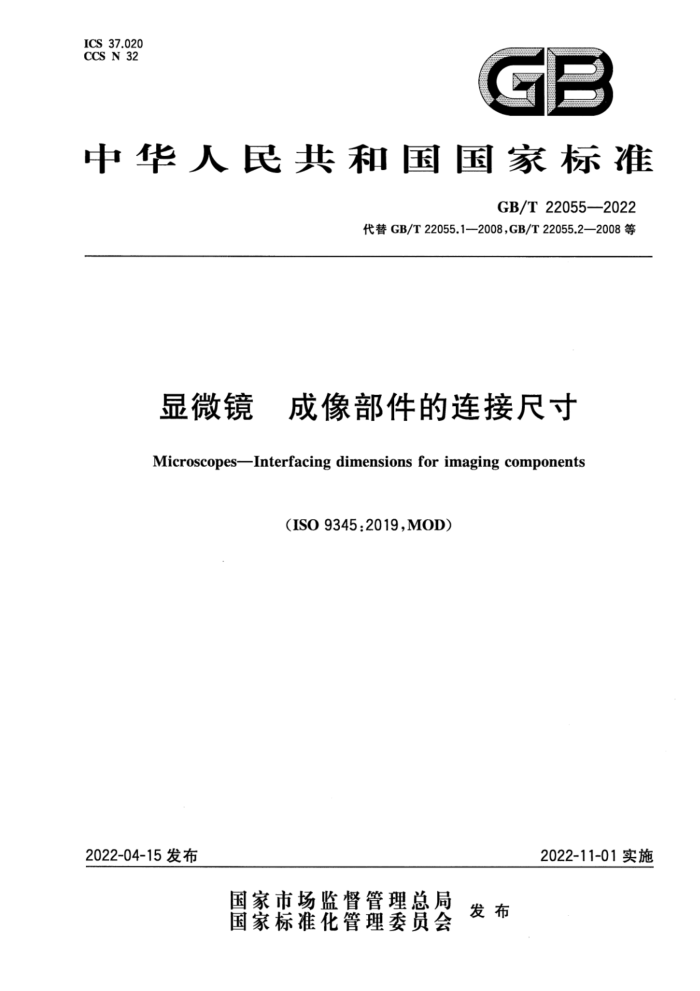

中华人民共和国国家标准
GB/T22055—2022
代替GB/T22055.1—2008，GB/T22055.2—2008等
显微镜 成像部件的连接尺寸 Microscopes-Interfacing dimensions for imaging components
(ISO9345:2019,MOD)
2022-11-01实施
2022-04-15发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T22055—2022
目 次
前言
m
范围 2 规范性引用文件 3术语和定义
1
4 要求· 5 标记附录A（资料性）无限远成像校正系统中采用的各种尺寸示例.. 附录·B（资料性） 盖玻片厚度对齐焦距离的影响示例附录C（资料性） 给制造商用户使用的物镜和镜筒透镜的要求和推荐值... 参考文献
C
10 11 12 13
...
............. GB/T22055-2022
前言
本文件按照GB/T1.1--2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T22055.1一2008《显微镜物镜螺纹第1部分：RMS型物镜螺纹（4/5inX1/36in)》、 GB/T22055.2—2008《显微镜物镜螺纹第2部分：M25X0.75mm型物镜螺纹》、GB/T22057.1- 2008《显微镜相对机械参考平面的成像距离第1部分：筒长160mm》、GB/T22057.2一2008《显微镜相对机械参考平面的成像距离第2部分：无限远校正光学系统》、GB/T22132一2008《显微镜可换目镜的直径》。与GB/T22055.1—2008、GB/T22055.2—2008、GB/T22057.1—2008、 GB/T22057.2--2008、GB/T22132--2008相比，除结构调整和编辑性改动外，主要技术变化如下：
一更改了标准名称，更改后的标准名称为《显微镜成像部件的连接尺寸》； —整合了GB/T22055.1—2008、GB/T22055.2—2008、GB/T22057.1—2008、GB/T22057.2
2008、GB/T22132一2008的内容，并对标准各章内容进行了重新编排；删除了GB/T22057.2—2008中的引用文件（见GB/T22057.2—2008的第2章）； --增加了表1中注1、注2(见4.1)；增加了W26、M27、M32规格螺纹（见4.2）； --增加了与目镜配合的观察筒直径尺寸的要求（见4.3)；
增加了附录A、附录B及附录C。
本文件修改采用ISO9345：2019《显微镜成像部件的连接尺寸》。 本文件与ISO9345：2019的技术差异及其原因如下：
更改了范围的内容（见第1章），以符合我国标准用语习惯； “术语和定义”一章引导语中，用修改采标的GB/T27668.1代替了ISO10934-1；增加了物镜齐焦距离35、95和数值孔径符号NA（见表1），以符合我国不同产品的用途；将国际标准中对图1和图2的说明改成图1、图2的注（见4.1），更加明确了我国显微镜不同光学系统定位面、参考面和成像距离之间的相互关系；一删除了国际标准表3和表4中内螺纹大径尺寸和外螺纹小径尺寸，以符合公制螺纹参数标注方法； -更改了国际标准表4中“W26螺纹配合公差及公差”，使其与表3中“RMS螺纹配合公差及公
-
差”一致，以符合我国对螺纹的加工要求；将“公制螺纹偏差和公差”统一更改为“中径公差”（见表4、表5、表6和表7），以符合我国对螺纹的加工要求；将螺纹长度“4.500”更改为“5.0”（见表6），以符合我国对螺纹的加工要求；增加了内螺纹最小螺纹长度“5.0”（见表6），以符合我国对螺纹的加工要求；增加了直径尺寸“25.0、34.0”（见表8），以符合我国不同产品的用途。
本文件做了下列编辑性改动：
调整了参考文献。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国光学和光子学标准化技术委员会（SAC/TC103)归口。 本文件起草单位：宁波永新光学股份有限公司、宁波舜宇仪器有限公司、梧州奥卡光学仪器有限公
II GB/T 22055—2022
司、上海理工大学、上海光学仪器研究所、宁波湛京光学仪器有限公司、麦克奥迪实业集团有限公司、宁波华光精密仪器有限公司、江西凤凰光学科技有限公司、宁波市教学仪器有限公司、南京东利来光电实业有限责任公司、上海千欣仪器有限公司、广州市明美光电技术有限公司、上海唯视锐光电技术有限公司、南京江南永新光学有限公司。
本文件主要起草人：崔志英、胡森虎、张韬、张薇、冯逸升、鲍金权、杨泽声、孔燕波、曹小红、王国瑞、 洪宜萍、华越、张春旺、王蔚生、李晞。
本文件及其所代替文件的历次版本发布情况为：
2008年首次发布为：
GB/T22055.1—2008《显微镜物镜螺纹第1部分：RMS型物镜螺纹（4/5inX1/36in)》；
·
GB/T22055.2--2008《显微镜物镜螺纹第2部分：M25X0.75mm型物镜螺纹》；
·
GB/T22057.1一2008《显微镜相对机械参考平面的成像距离第1部分：筒长160mm》； GB/T22057.2一2008《显微镜相对机械参考平面的成像距离第2部分：无限远校正光学系统》；
O
·GB/T22132—2008《显微镜 可换目镜的直径》；本次为第—次修订，将GB/T22055.1—2008、GB/T22055.2——2008、GB/T22057.1—2008、 GB/T22057.2—2008及GB/T22132-2008整合修订为GB/T22055—2022。
IV GB/T22055—2022
显微镜成像部件的连接尺寸
1范围
本文件规定了显微镜成像部件的连接尺寸的术语和定义、要求及标记。 本文件适用于显微镜的设计、制造和质量评定。
规范性引用文件
2：
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T27668.1 显微术术语 第1部分：光学显微术（GB/T27668.1—2011，ISO10934-1：2002， MOD)
3术语和定义
GB/T27668.1界定的以及下列术语和定义适用于本文件。
3.1
物镜齐焦距离 parfocalizing distance of the objective 11 显微镜处于工作状态时，物镜的定位面与物平面（即无覆盖物体的表面)之间的空间距离。 注：见图1,图2和表1中的脚注b。 [来源：GB/T27668.1—2011,3.79.2.4，有修改］
3.2
物镜到初次像面的距离 objectivetoprimaryimagedistance 12 物镜定位面（物镜筒或转换器）与初次像面之间的空间距离。 注1：通常值为150mm或无限远。 注2：见图1、图2和表1。 ［来源：GB/T27668.1—2011,3.79.2.1，有修改］
3.3
标准镜筒透镜的焦距focallengthofthenormaltubelens f NTL 在设计无限远校正物镜时起作用的特殊镜筒透镜的焦距。 注：见图2。
3.4
机械筒长 mechanicaltubelength Is 转换器上物镜的定位面和观察筒上目镜的定位面之间的空间距离。
1 GB/T22055—2022
注1：在最简形式下，没有任何中继透镜对物镜进行有限远初次像面距离校正的筒长。 注2：对有限远校正物镜，机械筒长通常为160mm（见图1)。 注3：对无限远校正物镜，机械筒长设定为无限远。
3.5
目镜齐焦距离parfocalizingdistanceoftheeyepiece I3 目镜的定位面与目镜前焦平面之间的距离。 注1：当目镜插人观察镜筒时，目镜的焦平面与显微镜的最终实像所在平面重合。目镜齐焦距离是光学连接尺寸之
一，通常为10mm。
注2：当目镜被安装在观察筒上时，该焦平面和显微镜的初次像面重合（见图1、图2)。 [来源：GB/T27668.1—2011,3.79.2.3，有修改］
3.6
镜筒透镜的成像距离 image distance of the tube lens INTL 初次像面与镜筒透镜定位面之间的距离。 注：它取决于光学和机械设计，是产品使用的重要参数。
3.7
物镜与镜筒透镜之间的距离 distancebetweenobjectiveandtubelens d 物镜的定位平面与镜筒透镜的定位平面之间的距离注：它取决于光学和机械设计。为了确保产品的正确光学性能，宜使用最小值/最大值的指标。
4要求
4.1成像系统的名义尺寸和允差
成像系统的名义尺寸和允差如表1所示，示例见图1和图2。 特定的目镜、物镜和镜筒透镜的组合，通常用于校正像差。因此，尽管目镜、物镜和镜简透镜符合本
文件的规定，但一个制造商的物镜与另一制造商的镜筒透镜或目镜的组合可能会导致放大倍率和/或光学性能方面的误差。
表1成像系统的名义尺寸和允差
允差 mm ±0.2 ±0.06
名义值/范围
适用于光学成像系统 符号
参数
数值孔径(NA)
mm
NA≤0.1 0.1 机械筒长160mm和无限远校正
45+15k.35.95
物镜齐焦距离b
1+
(k=—1,0,1,2,3,4) 0.25 NA>0.45
±0.01 ±0.5
150
机械筒长160mm 无限远校正（含镜筒透镜成像)
12
物镜到初次像面的距离
80
L2
2 GB/T22055—2022
表1成像系统的名义尺寸和允差（续）
允差 mm
名义值/范围
适用于光学成像系统 符号
参数
数值孔径（NA）
mm
标准镜筒透镜的焦距
无限远校正
fnTL
150≤fmL≤250
机械筒长160mm和无限远校正机械筒长160mm
10 160
±0.2 ±0.5
目镜齐焦距离
I3
机械筒长
ls
注1：附录A中给出了一些显微镜制造商所使用的无限远成像系统的数值示例。 注2：如果将无限远光学系统的物镜和镜筒透镜适配到制造商的显微镜以外的其他仪器和设备上，则用户需要
制造商提供额外的尺寸信息以进行正确装配，此说明已在附录C中体现。 物镜齐焦距离的选择取决于显微镜总体的设计结构。对于简长160mm的显微镜而言，物镜齐焦距离11= 45mm是一个标准值，同时也被各类现有的无限远校正显微镜系统采用。 当物体(标本)未被覆盖时，物镜齐焦距离11如图1、图2和表1所示。当物体（标本)被盖玻片覆盖时，物体由盖玻片产生轴向位移，则齐焦距离应为(见附录B和表B.1)：
b
lcG=l+t(n—1)/n
式中： LcG 盖玻片厚度影响后的齐焦距离；
盖玻片厚度，单位为毫米（mm）；盖玻片玻璃的折射率。
4 n
“数值孔径≤0.1的物镜齐焦距离允差为士0.2mm的规定不适用放大率小于4X的物镜。 &在无限远校正光学系统中，初次像是由物镜和镜筒透镜共同产生的。物镜定位面与镜筒透镜之间的距离根据显微镜设计要求而定。显微镜应设计成由符合本文件规定的物镜和镜简透镜联合产生的初次像面位于观察筒目镜定位面下10mm处。 “标准镜筒透镜的焦距的选择取决于显微镜系统的设计构想，按实际情况，其数值范围应为150mm≤fnTL≤ 250 mm。
