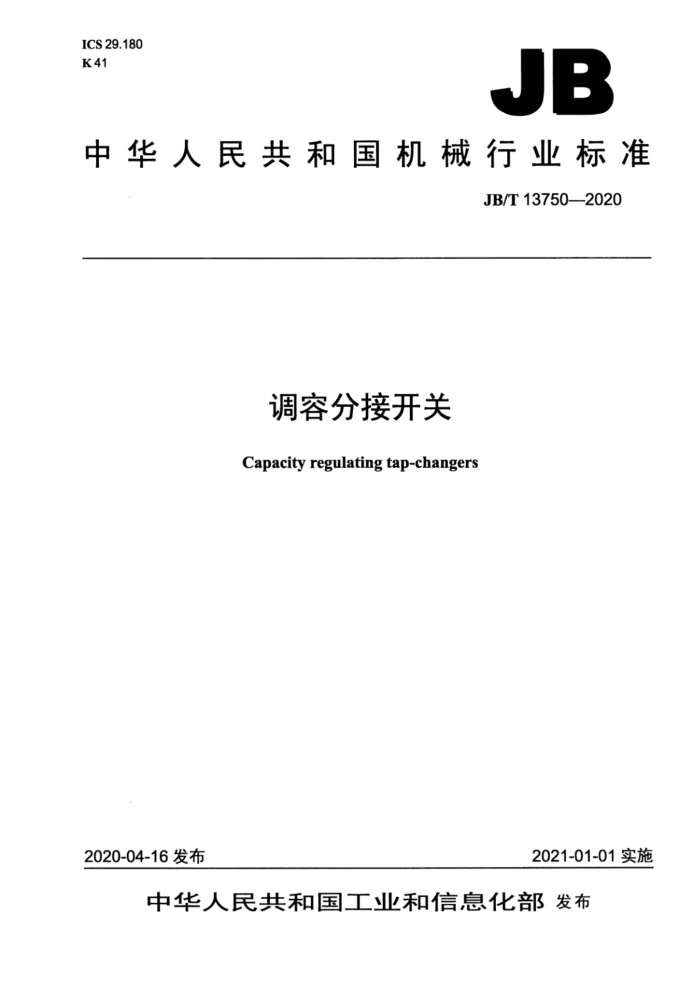

中华人民共和国机械行业标准
JB/T13750—2020
调容分接开关 Capacity regulating tap-changers
2020-04-16发布
2021-01-01实施 目 次
前言 1范围 2规范性引用文件 3术语和定义 4使用条件 5产品分类和产品型号
II
5.1产品分类... 5.2产品型号.. 6技术要求. 6.1 额定参数.. 6.2 结构要求.. 6.3 调容与调压开关的组合要求. 6.4性能要求. 7试验项目和试验方法 7.1例行试验 7.2型式试验 8铭牌. 9出厂文件、包装、运输和贮存附录A（资料性附录）有载调容开关或有载调容调压开关所配用的有载调容调压控制器技术规范.22 A.1概述
12 12 15 21 .21
22 22 22 .23. .26
A.2分类. A.3使用条件. A.4技术要求. A.5试验条件、试验项目和试验方法参考文献
3
图1有载调容开关复合波形检示图2有载调容开关直流分波形检示电路及典型波形示意图图3有载调容开关负载切换试验线路示意图...
14 14 19
表1无励磁调容开关（YD转换）的额定通过电流与最大额定通过电流表2有载调容开关（Y一D转换）的额定通过电流与最大额定通过电流. 表3有载调容开关（串一并联转换）的额定通过电流与最大额定通过电流表4载流触头接触电阻允许值. 表5触头温升限值
6 表8高压侧对地、相间及高低压侧之间的主绝缘水平表9调容调压开关高压侧内部绝缘水平表10有载调容开关或有载调容调压开关的电气寿命。 表11有载调容开关或有载调容调压开关的开断容量性能要求表A.1控制器耐冲击电压试验要求.. 表A.2 电压暂降、短时中断和电压变化.
.10 .11 ..11 12 ..30 .32 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国变压器标准化技术委员会（SAC/TC44）归口。 本标准起草单位：沈阳变压器研究院股份有限公司、遵义市产品质量检验检测院、北京博瑞莱智
能科技集团有限公司、吴江远洋电气有限责任公司、武汉泰普变压器开关有限公司、浙江纪元电气科技股份有限公司、贵州长征电气有限公司、浙江腾龙电器有限公司、辽宁金立电力电器有限公司、浙江宝威电气有限公司、山东电力设备有限公司、山东电工电气集团智能电气有限公司、东辰控股集团有限公司、特变电工湖南电气有限公司、国网北京市电力公司电力科学研究院、浙江江山变压器股份有限公司。
本标准主要起草人：张显忠、张德明、张翊堂、王东伟、黄浩、刘刚、林秋红、杨波、章宏仁、孟繁双、姜方军、刘克民、孙业荣、耿滨滨、洪斌、张淼、姜振军。
本标准为首次发布。 调容分接开关
1范围
本标准规定了调容分接开关的术语和定义、使用条件、产品分类、产品型号、技术要求、试验项目、试验方法、铭牌、出厂文件、包装、运输和贮存。
本标准适用于系统标称电压为10kV、额定频率为50Hz额定容量为30（10）kVA～630（200） kVA或100（25）kVA～630（160）kVA的三相油浸式调容变压器所配用的无励磁调容分接开关、无励磁调容调压分接开关、有载调容分接开关有载调容调压分接开关（以下简称调容开关）。
本标准也适用于有载调容开关或有载调容调压开关所配用的有载调容调压控制器（参见附录A）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1094.1一2013电力变压器第1部分：总则 GB/T2900.95电工术语变压器、调压器和电抗器 GB/T10230.1-2019分接开关第1部分：性能要求和试验方法 GB/T10230.2分接开关第2部分：应用导则 GB/T16927.1高电压试验技术第1部分：一般定义及试验要求 JB/T3837变压器类产品型号编制方法 JB/T8314 分接开关试验导则 JB/T10778一2020三相油浸式调容变压器
3术语和定义
GB/T1094.1—2013、GB/T2900.95、GB/T10230.1—2019和JB/T10778—2020界定的以及下列术语和定义适用于本文件。 3.1
无励磁调容开关de-energizedcapacityregulatingtap-changer 在调容变压器无励磁情况下，能改变变压器高压绕组与低压绕组连接方式的一种开关设备。
3.2
无励磁调容调压开关de-energized capacityregulating and voltage regulating tap-changer 在调容变压器无励磁情况下，能改变变压器高压绕组与低压绕组连接方式和调压绕组分接位置
的一种开关设备。 3.3
有载调容开关on-loadcapacityregulatingtap-changer 在调容变压器负载或励磁下，能同时改变变压器高压绕组与低压绕组连接方式的一种开关设备。 3.4
有载调容调压开关on-load capacityand voltageregulatingtap-changer 在调容变压器负载或励磁下，能同时改变变压器高压绕组与低压绕组连接方式和调压绕组分接
位置的一种开关设备。 3.5
有载调容调压控制器on-load capacity and voltageregulating controller 在调容变压器负载或励磁下，通过自动检测与判别变压器实际运行负载、二次输出电压等变压器运
行工况，来实现变压器高档位和低档位两种不同额定容量间运行方式的转换和绕组分接位置的调节，并可将变压器相关信息进行传递的一种控制装置。 3.6
额定级电压 rated stepvoltage Us 接到调容变压器相邻两个分接头上的调容调压开关两个端子间的最大允许相电压。
3.7
额定通过电流ratedthrough-current Ir 经调容开关流到外部电路的电流，在满足本标准要求的情况下，调容开关能连续地承载此电流。
3.8
最大额定通过电流maximum ratedthrough-current Im 调容开关设计的最高额定通过电流，它是作为有关试验的基准电流。
3.9
转换电流switchedcurrent 分接变换时，在调容开关每个主通断触头组（或称主弧触头组》或过渡触头组上所预计转换（或切
换）的电流。 3.10
临界转换容量criticaltransitioncapacity SLZ 有载调容变压器处于容量转换临界状态（也称为调容点）的经济转换容量。 注：调容点的特征是调容与不调容的功率损耗差值为零，即调容变压器在容量转换前、后的功率损耗相等。因此，
临界转换容量是与调容变压器高档位和低档位额定容量的组合设置及其功率损耗值直接相关的。
3.11
临界转换电流criticaltransitioncurrent IL.z 有载调容变压器调容点的转换电流。 注1：临界转换电流也是有载调容开关工作负载转换试验的转换电流。 注2：当调容变压器负载电流越过有载调容控制器设定的临界转换电流值时，控制器就会给有载调容开关发出自动
转换动作指令，直至完成调容变压器高档位和低档位两种不同额定容量转换的任务。
3.12
恢复电压recoveryvoltage 有载调容开关与有载调容调压开关的每个主通断触头组（或主弧触头组）与过渡触头组在转换电流 4使用条件
调容开关的正常使用条件和特殊使用条件均按GB/T10230.1的规定，除此之外的更严酷的使用条件由用户在订货时规定。
5产品分类和产品型号
5.1产品分类 5.1.1# 按产品品种分类如下：
无励磁调容开关：无励磁调容调压开关：一有载调容开关；一有载调容调压开关。
5.1.2按容量转换时的绕组连接方式分类如下：
一Y—D转换调容开关；一串一并联转换调容开关。
5.1.3按安装方式分类如下：
埋入式（连箱盖）安装调容开关；外置（间隔）式安装调容开关。
5.1.4按环境介质分类如下：
变压器油调容开关；空气调容开关。
5.1.5按灭弧方式分类如下：
油中自由开断调容开关：一真空熄弧调容开关。
5.1.6按触点方式分类如下：
有触点调容开关；无触点调容开关。
5.2 2产品型号 5.2.1一般要求
产品型号的组成型式按本标准5.2.2的规定，其他按JB/T3837的规定。 5.2.2组成型式 5.2.2.1无励磁调容开关产品型号的组成型式及字母排列顺序和含义如下： W T
S
高压侧额定电压，单位为干伏（kV）低压侧额定电流，单位为安（A）结构型式：L表示笼形，P表示盘形，T表示条形容量转换方式：X表示Y一D转换，C表示串一并联转换调节容量无励磁三相
5.2.2.2 无励磁调容调压开关产品型号的组成型式及字母排列顺序和含义如下：
xL
S W
分接位置数分接头数高压侧额定电压，单位为千伏（kV）低压侧额定电流，单位为安（A）结构型式：L表示笼形，P表示盘形、T表示条形容量转换方式：X表示Y-D转换，C表示串一并联转换调节容量无励磁三相
5.2.2.3有载调容开关产品型号的组成型式及字母排列顺序和含义如下：
T-
S Y
高压侧额定电压，单位为千伏（kV）低档位额定容量，单位为千伏安（kVA）高档位额定容量，单位为千伏安（kVA）容量转换方式：X表示Y一D转换，C表示串一并联转换调节容量有载三相
