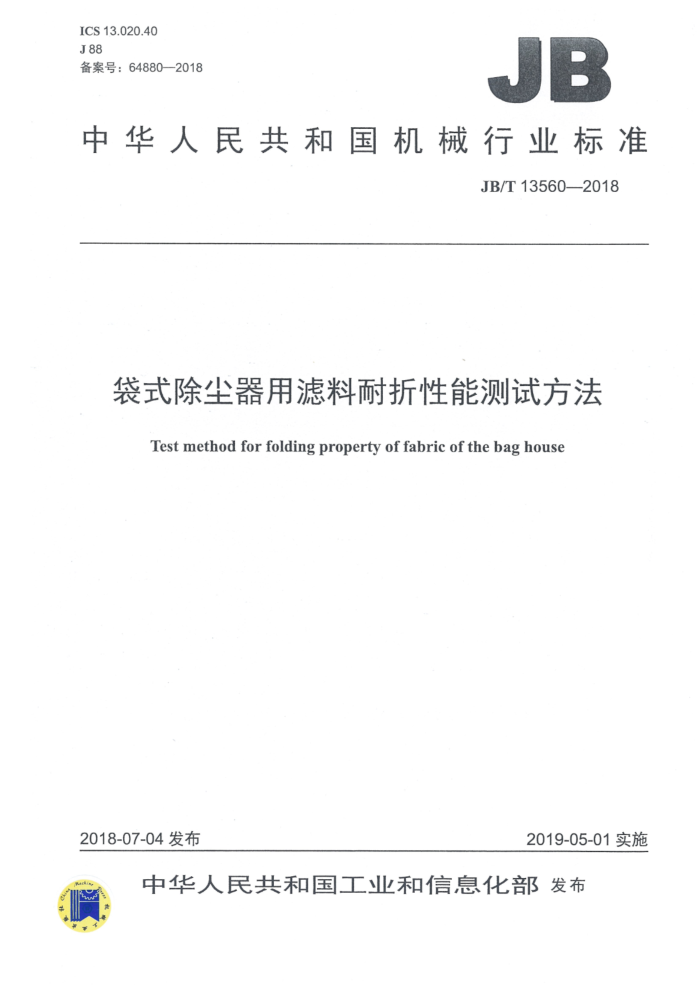

ICS13.020.40 J88 备案号：64880—2018
JB
中华人民共和国机械行业标准
JB/T13560—2018
袋式除尘器用滤料耐折性能测试方法
Test method for folding property of fabric of the bag house
2018-07-04发布
2019-05-01实施
中华人民共和国工业和信息化部发布 JB/T13560—2018
目 次
前言范围
1
1
2规范性引用文件 3术语和定义
原理.
4 5 仪器
5.1 弯折试验仪 5.2等速伸长（CRE）试验仪. 6 测试程序
......
中
6.1 试样的准备 6.2 弯折测试 6.3：拉伸测试， 6.4 结果的计算与表示 7 测试报告.
....
图1 弯折试验仪示意图图2梯型取样示意图.. 图3 锯齿型取样示意图
中 JB/T13560--2018
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：厦门三维丝环保股份有限公司、华侨大学化工学院、浙江菲达环保科技股份有
限公司、中机生产力促进中心。
本标准主要起草人：蔡伟龙、郑智宏、林新民、张静云、罗祥波、胡恭任、陈建文、郑锦森、王巍、袁伟锋、韩璐遥。
本标准为首次发布。
I JB/T13560--2018
袋式除尘器用滤料耐折性能测试方法
1范围
本标准规定了袋式除尘器用滤料耐折性能测试方法的术语和定义、原理、仪器、测试程序、测试报告。
本标准适用于袋式除尘器、电袋复合除尘器用滤料（以下简称滤料）耐折性能的测试。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3923.1纺织品织物拉伸性能第1部分：断裂强力和断裂伸长率的测定（条样法） GB/T7689.5增强材料机织物试验方法第5部分：玻璃纤维拉伸断裂强力和断裂伸长的测定 GB/T19022测量管理体系测量过程和测量设备的要求 GB/T24218.3纺织品非织造布试验方法第3部分：断裂强力和断裂伸长率的测定（条样法）
3术语和定义
下列术语和定义适用于本文件。
3.1
耐折性能foldingproperty 以滤料在规定条件下弯折后的断裂强力保持率来表征的滤料抵抗外界弯折的性能。
3.2
断裂强力保持率maximumforceretentionrate 滤料弯折测试后的断裂强力值与弯折测试前的原始断裂强力值的百分比。
4原理
将规定尺寸的试样固定在弯折试验仪上，以规定的摆动角度、速度及次数对试样进行弯折测试后，取下试样，用等速伸长（CRE）试验仪测试其断裂强力和断裂伸长率，通过计算试样弯折测试前后的断裂强力保持率来评价其耐折性能。
本标准规定了两种不同类型的试样：
I型适用于无机类纤维机织滤料； I型适用于无机类或含无机类纤维非织造滤料。
5仪器
5.1弯折试验仪
弯折试验仪的计量确认体系应符合GB/T19022的规定，弯折试验仪应具有以下特性： JB/T13560—-2018
应具有控制面板、摆动装置、试样夹具、夹套和磁码，具有设定测试参数、启动、停止和结束测试的功能（见本标准图1）；应能设定摆动角度0°～180°；应能设定摆动速度0次/min～100次/min；试样夹具应能夹紧试样，在试样底端夹上夹套，并在夹套上挂上码以保持试样垂直向下，试样应不掉落打滑，码质量应为500g土2g。
说明： 1控制面板； 2- 一摆动装置：
一试样； 5—夹套和砖码。
一试样夹具；
图1弯折试验仪示意图
5.2 等速伸长（CRE）试验仪
等速伸长（CRE）试验仪应符合GB/T3923.1的规定。
6测试程序
6.1试样的准备 6.1.1分别沿样品的纵向（经向）和横向（纬向）各取至少6块试样，其中3块用于弯折测试，3块用于弯折前原始断裂强力的测试，弯折试样与原始试样的取样位置应相邻，且均匀地分布在样品的纵向（经向）和横向（纬向）上，可按梯型或锯齿型方法进行取样（见图2、图3，图中A代表弯折试样， B代表原始试样）。若样品尺寸或面积足够大，宜优先选择梯型取样法。
纵向
横向
图2梯型取样示意图
2 JB/T135602018
纵向
横向
图3锯齿型取样示意图
6.1.2 I型试样宽度应为25mm士0.5mm，长度应满足名义夹持距离100mm的要求。 6.1.3 Ⅱ型试样宽度应为50mm士0.5mm，长度应满足名义夹持距离200mm的要求。 6.2 弯折测试 6.2.1 将试样夹具夹在试样长度方向的中点处，固定好试样，在试样底端夹上夹套，并在夹套上挂上码，1 使试样垂直向下。 6.2.2 设定弯折试验仪摆动角度为160°，摆动速度为80次/min，摆动次数为15万次，启动弯折测试。 6.2.3弯折测试结束后，取出试样，关闭电源。 6.3拉伸测试
将经弯折测试后的试样与原始试样，分别用等速伸长（CRE）试验仪进行拉伸测试，I型试样按照 GB/T7689.5的规定执行，I型试样按照GB/T24218.3的规定执行，且应确保试样弯折测试部位处于上下夹钳连线的中点，记录每个试样的断裂强力及断裂伸长率。 6.4结果的计算与表示
分别计算弯折试样和原始试样纵向（经向）和横向（纬向）的平均断裂强力，按公式（1）计算试样的断裂强力保持率。结果修约至1%。
P ×100%
D. =
(1)
Po
式中： D;—断裂强力保持率； Pi- 一弯折试样断裂强力平均值，单位为牛（N）： Po- - 原始试样断裂强力平均值，单位为牛（N）。
7测试报告
测试报告应包括以下内容：
测试人员；一测试参照标准：样品的描述；一测试结果；测试中出现的异常现象或偏离本标准的细节：测试单位签章。 8100
