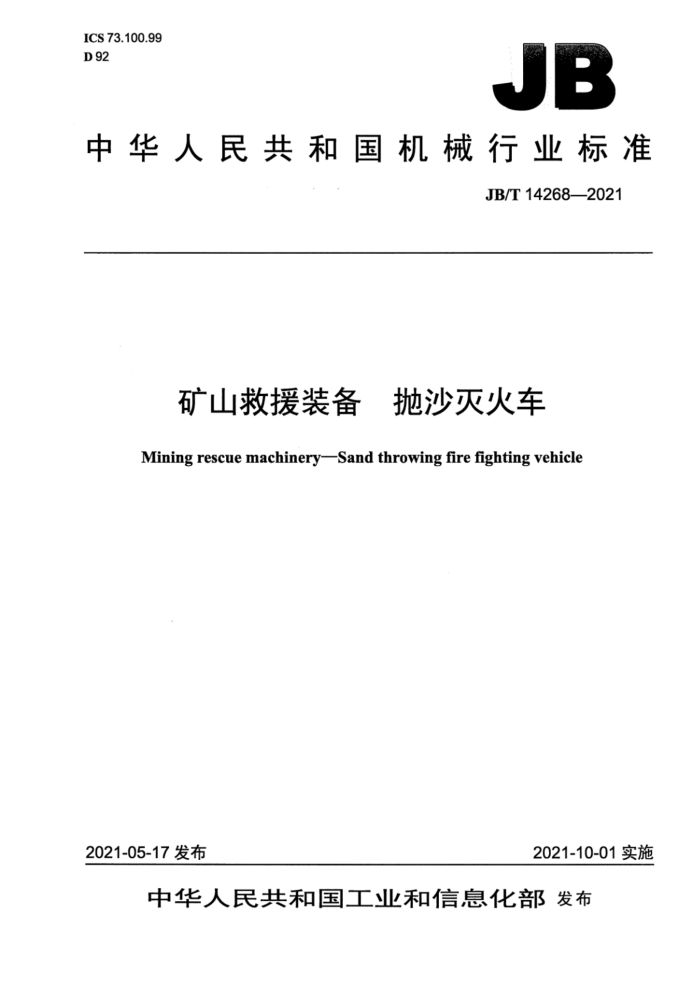

中华人民共和国机械行业标准
JB/T14268—2021
矿山救援装备 抛沙灭火车 Mining rescue machinerySand throwing fire fighting vehicle
2021-10-01实施
2021-05-17发布
中华人民共和国工业和信息化部发布 JB/T14268—2021
目 次
前言. 1范围 2规范性引用文件， 3术语和定义， 4型号与基本参数 5技术要求 6试验方法， 7检验规则 8标志、使用说明书、包装、运输和贮存附录A（资料性附录）产品结构，附录B（规范性附录） 试验记录表
V
A 13
图A.1产品结构
13
表1基本参数. 表2作业可靠性试验表3故障类别和故障危害度系数. 表4检验项目. 表B.1 几何尺寸参数测量记录表表B.2 质量参数测量记录表表 B.3 质心高度测量记录表，表B.4 最高车速测试记录表，表 B.5 加速性能试验记录表表B.6 最低稳定车速试验记录表表 B.7 爬陡坡试验记录表.. 表B.8 最小转弯直径测量记录表。 表 B.9 行车制动试验记录表表B.10 坡道停车制动试验记录表B.11 行驶噪声测试记录表. 表B.12 作业噪声测试记录表. 表B.13 液压油固体颗粒污染度测量记录表表B.14 专用装置性能参数测定记录表表B.15 专用装置结构参数测定记录表表B.16 作业可靠性试验记录表表B.17 作业可靠性试验故障记录表
3
.8
14 14
..15 15 15 16 16 16 17
17 .18 18 18 19
19
I JB/T14268—2021
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：徐工集团工程机械有限公司。 本标准主要起草人：赵斌、王霞、王翠英、李朝晖、胡喜磊。 本标准为首次发布。
I JB/T14268—2021
矿山救援装备抛沙灭火车
1范围
本标准规定了矿山救援装备中的抛沙灭火车的术语和定义、型号与基本参数、技术要求、试验方法、检验规则、标志、使用说明书、包装、运输和贮存。
本标准适用于采用二类底盘改装的露天矿山救援用抛沙灭火车（以下简称抛沙灭火车）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1495汽车加速行驶车外噪声限值及测量方法 GB1589汽车、挂车及汽车列车外廓尺寸、轴荷及质量限值 GB/T3766液压传动系统及其元件的通用规则和安全要求 GB3847柴油车污染物排放限值及测量方法（自由加速法及加载减速法） GB/T4208一2017外壳防护等级（IP代码） GB4785汽车及挂车外部照明和光信号装置的安装规定 GB/T5226.1机械电气安全机械电气设备第1部分：通用技术条件 GB7258机动车运行安全技术条件 GB7956.1一2014消防车第1部分：通用技术条件 GB8410汽车内饰材料的燃烧特性 GB/T9969工业产品使用说明书总则 GB11567汽车及挂车侧面和后下部防护要求 GB/T12534汽车道路试验方法通则 GB/T12538 两轴道路车辆重心位置的测定 GB/T12539 汽车爬陡坡试验方法 GB/T12540 汽车最小转弯直径、最小转弯通道圆直径和外摆值测量方法 GB/T12543 汽车加速性能试验方法 GB/T12544 汽车最高车速试验方法 GB/T12547 汽车最低稳定车速试验方法 GB/T12673 汽车主要尺寸测量方法 GB12676商用车辆和挂车制动系统技术要求及试验方法 GB/T12677汽车技术状况行驶检查方法 GB/T14039—2002液压传动油液固体颗粒污染等级代号 GB/T15052起重机安全标志和危险图形符号总则 GB/T16855.1机械安全控制系统安全相关部件第1部分：设计通则 GB/T17299土方机械最小入口尺寸 GB17691 重型柴油车污染物排放限值及测量方法（中国第六阶段） GB/T18411机动车产品标牌
1 JB/T14268—2021
4.2基本参数
抛沙灭火车基本参数见表1。
表1基本参数
最大抛撒距离
最大抛撒量
存储容积 m'
型号 PS-10/80 PS-20/120
m’/h ≥80 ≥120
m ≥10 ≥20
10 15
5技术要求
5.1基本要求 5.1.1抛沙灭火车应符合本标准的规定，并按经规定程序批准的产品图样及技术文件制造，产品结构参见附录A。 5.1.2抛沙灭火车应能在-20℃～40℃、海拔3000m以下环境条件下正常工作。 5.1.3焊接件应符合JB/T5943的规定。 5.1.4装配应符合JB/T5945的规定。 5.1.5涂装质量应符合JB/T5946的规定。 5.1.6操作位置应设置操作指示牌。 5.1.7 抛沙灭火车结构应便于保养、维修，其最小入口尺寸应符合GB/T17299的规定。 5.1.8 驾驶室和操纵室应具有防落物装置。 5.2 整车要求 5.2.1 抛沙灭火车应符合国家相关强制性标准的要求。 5.2.2 整车外廓尺寸、轴荷及质量限值应符合GB1589的规定。 5.2.3 转向轴（轮）载质量和侧倾稳定角应符合GB7258的规定。 5.2.4 外部照明和光信号装置应符合GB4785的规定。 5.2.5 抛沙灭火车运行安全应符合GB7258的规定。 5.2.6 行驶时的噪声应符合GB1495的规定，作业时噪声限值不应大于85dB（A）。 5.2.7 抛沙灭火车底盘发动机的排放应符合GB17691和GB3847的规定。 5.2.8抛沙灭火车侧面及后下部防护应符合GB11567的规定。 5.2.9 抛沙灭火车内饰材料的燃烧特性应符合GB8410的规定。 5.2.10车身反光标志应符合GB7258的规定，车尾部标志板应符合GB25990的规定。 5.2.11抛沙灭火车作业可靠性试验不应低于150h，平均无故障作业时间不应少于100h，作业率不应低于80%。 5.3进料与抛撒系统 5.3.1进料量应连续、均匀，且可调节。 5.3.2最小进料量应不小于抛撒量。 5.3.3进料系统应设置过载保护装置。 5.3.4 抛撒系统应能保证物料连续抛撒。 5.3.5 抛射筒应能灵活旋转，并应至少在0°～275°范围内进行抛撒作业。
3 JB/T14268—2021
5.4物料储存装置 5.4.1物料储存装置应能保证连续供料。 5.4.2物料储存装置应有防止物料飞溅的装置。 5.5液压系统 5.5.1液压系统应符合GB/T3766的规定，操作机构应轻便、灵活、准确、可靠。 5.5.2 液压管路应具有良好的密封性能，各处不应渗漏。 5.5.3溢流阀的调定压力不应大于系统额定工作压力的110%。 5.5.4 液压系统应装有防止过载和冲击的安全装置。 5.5.5 液压油固体颗粒污染度限值应符合GB/T14039一2002规定的-/18/15。 5.5.6 液压油箱容积应保证连续50次工作循环，工作时油箱内液压油温度不应超过85℃。 5.6电气系统 5.6.1 电气系统应符合GB/T5226.1的规定。 5.6.2抛沙灭火车应有遥控功能，遥控器应设有受到电子干扰时的自动保护装置。 5.6.3 电气系统防护等级不应低于GB/T4208一2017中IP65防护等级要求。 5.6.4 电气系统各插接件应接触良好，并应有防止松脱结构，线束应固定可靠。 5.6.5抛沙灭火车的电气控制系统应具有过载保护装置。 5.6.6抛沙灭火车控制最高电压为24V，电器柜及所有低压电气外壳、电线电缆应有良好的绝缘性能。 5.6.7 电气控制系统及控制器应符合GB/T16855.1的规定。 5.6.8 低压电气电线束的安装和使用应符合QC/T29106的规定。 5.6.9 遥控装置防护等级不应低于GB/T4208一2017中IP65防护等级要求。 5.7安全及环保 5.7.1抛沙灭火车应设置急停开关。 5.7.2燃油箱应符合GB/T7956.1—2014中5.4.1.8的规定。 5.7.3车辆应设置明显可见的安全警示标志，并应符合GB/T15052的规定。 5.7.4图形和文字标志应符合GB7258的规定。
6试验方法
6.1 试验条件
试验条件应符合GB/T12534的规定。
6.2试验准备
6.2.1抛沙灭火车装配齐全，调试合格。 6.2.2按使用说明书加注燃料、液压油和润滑油。同一次试验的各项性能测定应使用同一批燃料、液压油和润滑油。 6.2.3准备消防沙。 6.3试验仪器和测量准备 6.3.1试验用的仪器、量具应经国家法定计量检定机构检定，且在其检定有效期内方可使用。
4 JB/T14268—2021
6.3.2各种直接测量参数，若无特殊说明，均取3次测量的平均值。测量准确度应符合GB/T21153的规定。 6.4试验方法 6.4.1技术状况行驶检查
抛沙灭火车的技术状况行驶检查应按GB/T12677的规定。 6.4.2定型试验
定型试验应按QC/T252的规定。 6.4.3强制性检查 6.4.3.1侧面及后下部防护装置检查应按GB11567的规定。 6.4.3.2照明及信号装置的数量、位置和光色检查应按GB7258的规定。 6.4.3.3尾部标志板检查应按GB25990的规定。 6.4.3.4车辆标志（商标、品牌标）、后号牌板安装、安全警示标记、“3C”认证标识、反光标识采用目测检查。 6.4.4几何尺寸参数测量
几何尺寸应按GB/T12673的规定进行测量，结果记入本标准表B.1。 6.4.5质量参数测量
质量参数应按GB/T21154规定的直接测量方法进行测量，结果记入本标准表B.2。 6.4.6质心高度测量
质心高度应按GB/T12538的规定进行测量，结果记入本标准表B.3。 6.4.7最高车速试验
最高车速应按GB/T12544的规定进行试验，结果记入本标准表B.4。 6.4.8加速性能试验
加速性能应按GB/T12543的规定进行试验，结果记入本标准表B.5。 6.4.9最低稳定车速试验
最低稳定车速应按GB/T12547的规定进行试验，结果记入本标准表B.6。 6.4.10爬陡坡试验
爬陡坡应按GB/T12539的规定进行试验，结果记入本标准表B.7。 6.4.11最小转弯直径试验
最小转弯直径应按GB/T12540的规定进行试验，结果记入本标准表B.8。 6.4.12制动性能试验
制动性能应按GB12676的规定进行试验，结果记入本标准表B.9和表B.10。
