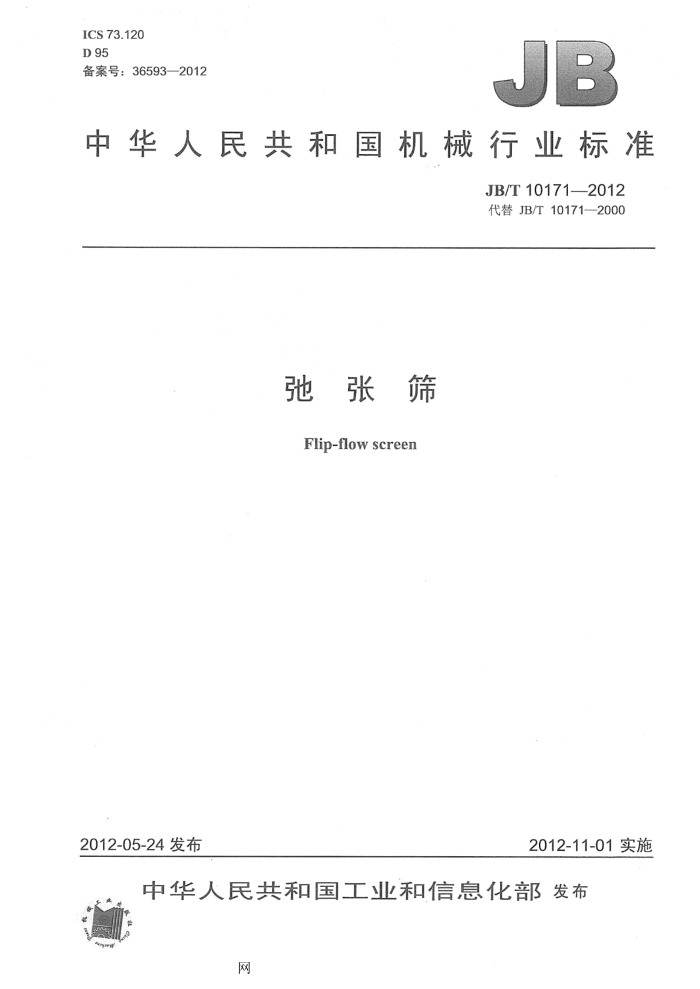

ICS73.120 D 95 备案号：36593-2012
1
中华人民共和国机械行业标准
JB/T10171--2012 代替JB/T10171---2000
弛张筛 Flip-flow screen
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布
网 中华人民共和国
机械行业标准弛张筛 JB/T10171-2012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张-23千字
2012年12月第1版第1次印刷
书号：15111·10690 网址：http：/www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
网 JB/T10171-—2012
目 次
前言. 1范围. 2 规范性引用文件 3产品分类. 3.1型式.. 3.2型号... 3.3基本参数 4.技术要求.. 4.1 基本要求. 4.2 整机性能要求.. 4.3 主要零部件要求 4.4 外观质量要求 4.5 安全防护要求 4.6 成套供货范围 5试验方法 6检验规则. 6.1检验分类 6.2出厂检验. 6.3型式检验 7标志、标签和使用说明书 8包装、运输和贮存.. 附录A（资料性附录）处理量的计算
1
网 JB/T10171-2012
前言
本标准按照GB/T1.12009给出的规则起草。 本标准代替JB/T10171—2000《弛张筛》，与JB/T10171--2000相比主要技术变化如下：
完善了弛张筛的结构型式要求；补充了对“SZS-3090”、“2SZS-3090”、“SZSB-3090”三种产品的要求；增加了传动装置中驱动轴固定轴承座中心线同轴度的要求：一增加了夹层耐磨橡胶筛板的要求；补充了相对振幅的试验方法。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：苗健、刘春玉、杨永柱、黄嘉琳。 本标准所代替标准的历次版本发布情况为：
-JB/T10171-2000.
II
网 JB/T10171-2012
弛张筛
1范围
本标准规定了弛张筛的产品分类、技术要求、试验方法、检验规则、标志、标签和使用说明书、包装、运输和贮存。
本标准适用于对含水、含泥、含粉、粒度小、粘度大、易堵筛孔物料的干式筛分的弛张筛。 2．规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191: 包装储运图示标志 GB/T1804—2000般公差未注公差的线性和角度尺寸公差 GB5226.1. 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T23934--2009热卷圆柱螺旋压缩弹簧技术条件 JB/T4042 振动筛试验方法 JB/T5000.12 重型机械通用技术条件 第12部分：涂装 JB/T5000.13 重型机械通用技术条件 第13部分：包装 JB/T5496 ： 振动筛制造通用技术条件 SH/T0370 复合钙基润滑脂
3产品分类 3.1型式
弛张筛是由电动机经传动装置，驱动装有若干间距相等横梁的内筛箱和外筛箱相对运动，使每相邻横梁时而靠近，时而离开，并使安装在横梁上的弹性筛网一弛一张周期性波动，实现筛网上物料弹跳透筛的机器。
弛张筛分为单驱动和双驱动两种型式。单驱动弛张筛是由一台电动机经传动装置，驱动外筛箱往复运动，而内筛箱通过隔振弹簧安装在支撑底架上不运动，如图1所示。双驱动弛张筛是由一台电动机经传动装置，同时驱动内、外筛箱相对运动。内、外筛箱均安装在由支板弹簧支撑的筛机底架上，如图2 所示。
网 JB/T10171—2012
2.
—内筛箱；2—外筛箱3 支板弹簧；4 筛板；5—内横梁：6-—外横梁；7—连杆弹簧装置：
传动装置：9- -缓冲装置：10- 一电动机支架：11- -支承底架；12- 一隔振弹簧。
图
一内筛箱；2- 外筛箱；3- 支板弹簧：4筛板：5- -内横梁；6- 一外横梁； -连杆弹簧装置：8- 传动装置：9- 一底架；10- 一隔振弹簧：11- 一支承底架。
图：2
3.2型号
弛张筛的型号表示方法如下：口 s z 口 (B) 口 口
筛面长度，单位为分米（dm）筛面宽度，单位为分米（dm）带保护层筛网（刚性筛网）驱动方式：D为单驱动，S为双驱动弛张筛其他筛弹性筛网层数：双层为2，单层不标注
网 JB/T10171-2012
标记示例：筛面宽度为3.0m筛面长度为9.0m，单层带保护层筛网的双驱动弛张筛，其标记为： SZSB-3090弛张筛
3.3基本参数
弛张筛的基本参数应符合表1的规定。
表1 筛面 相对 振动 最大入料 电动机倾角 振幅 频率 粒度 功率 处理量
筛面规格 筛面（宽×长） 面积
筛孔尺寸 mm
型号
t/h
m?
mXm
(°) mm
Hz
kw
mm
SZD-1021
1~30
1.0X2.10 2.10 上14~30
25~50
7.5
2SZD-1021
下1～13 1~30
SZD-1042
1.0X4.20 4.20 上14~30
11.0
50~~100
2SZD-1042
下1～13 1~30
SZD-1542
1.5×4.20 6.30 上14~30
80~~150
2SZD-1542
下1～13 1～30
15~25 24 10～11
15.0
50
SZD-1550
1.5X5.04 7.56 上14~30
95~180
2SZD-1550
下1～13 1~30
SZD-2050
2.0X5.04 10.08 上14~30
18.5 120~240
2SZD-2050
下1～13 4~10
15.0
SZS-1542
1.5X4.20 6.30 上14~30
80~146
2SZS-1542
30.0
下1～13 4~10 E14~30 下1～13 1～13 4~10
SZS-1555
18.5
50
100~195
2SZS-1555
1.5X5.50 8.25
37.0
SZSB-1555 SZS-1567
80
18.5 100~296 22.0
1.5X6.70 10.05 上14~30
120~~240
2SZS-1567
45.0
下1～13 4~10 E14~30 下1～13 1～13 4~10 E14~30 下1～13 1~13
50
SZS-2050
15~25 24 10-11
22.0
120~235
2SZS-2050 2.0X5.00 10.00
45.0
SZSB-2050 SZS-2055
80
120~360
22.0
50
140~255
2SZS-2055
2.0X5.50 11.00
45.0
SZSB-2055
22.0
80
140400
3
网 JB/T101712012
表1（续）筛面 相对 振动 最大入料 电动机倾角 振幅 频率 粒度 功率 (°) mm
筛面规格 筛面（宽×长） 面积 mXm m?
处理量 t/h
筛孔尺寸 mm
型号
Hz
kw 30.0
mm
SZS-2067
4~10 上14~30 下1~13 1~13 4~10 上14~30 下1～13 1~～13 4~10 上14~30 下1～13 1～13 4~10 上14~30 下 1～13 1~～~13
170~310
50
45.0
2SZS-2067
2.0X6.70 13.40
30.0 170~480 37.0
SZSB-2067 SZS-2090 2SZS-2090 2.0×9.00 18.00
80
50
230~~420
55.0
80
37.0 230~650 45.0
SZSB-2090 SZS-2290
15~25 24 10~11
50
255~465
55.0
2.2X9.0 19.80
2SZS-2290
SZSB-2290 SZS-3090 2SZS-3090 3.0X9.00 27.00 SZSB-3090
80
45.0 255~720 55.0
340~625
50
75.0 55.0 340~972
80
注1：保护层筛网的筛孔尺寸为40mm～50mm 注2：处理量是按筛分含水7%～8%的煤、入料粒度小于60mm、上层弹性筛孔尺寸为20mm、保护层筛孔尺寸
为40mm的计算值，其计算方法参见附录A。
注3：相对振幅是指内筛箱与外筛箱土，任意起始对应的两个点在振动时的最大距离。
4技术要求
4.1基本要求 4.1.1弛张筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造。 4.1.2线性尺寸未注公差应符合GB/T1804-2000的规定，机械加工件未注尺寸公差应符合m级要求，焊接件、锻件未注尺寸公差应符合c级要求，铸件未注尺寸公差应符合V级要求。 4.1.3外协件和外购件应有合格证，并经质量检验部门检验合格后，方可进行装配。 4.2整机性能要求 4.2.1. 1、振动频率偏差不应超过规定值的2.5%。 4.2.2 外筛箱两侧板对称点的振幅差值不应大于0.5mm。 4.2.3 外筛箱横向摆动不应大于1mm。 4.2.4 内、外筛箱相对振幅偏差不应超过0.6mmc 4.2.5 传动装置轴承部位最高温度不应超过75℃，温升不应超过35℃。 4.2.6 空运转噪声不应大于90dB（A）。 4.3主要零部件要求 4.3.1传动装置 4.3.1.1轴承座与轴承盖、连杆体与轴承盖的油槽应对正。各轴承应注入符合SH/T0370要求的钙基润滑脂，注入量为轴承空问的1/3～1/2。 4
