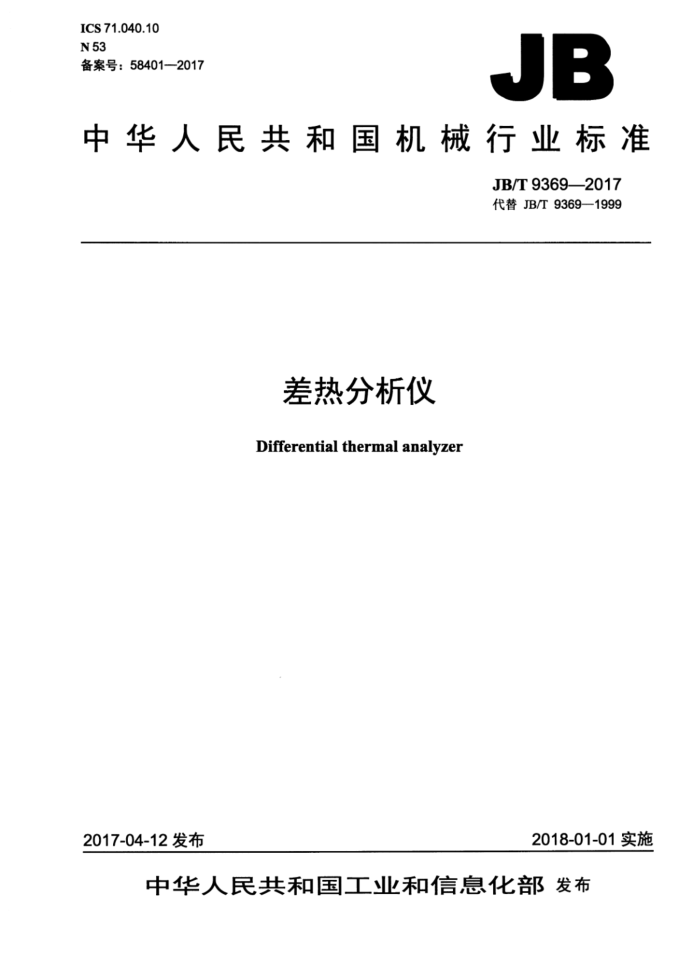

ICS71.040.10 N 53 备案号：58401—2017
JB
中华人民共和国机械行业标准
JB/T9369—2017 代替JB/T9369—1999
差热分析仪
Differentialthermalanalyzer
2018-01-01实施
2017-04-12发布
中华人民共和国工业和信息化部发布 JB/T9369—2017
目 次
前言， 1范围 2规范性引用文件 3术语和定义 4分类
II
4.1仪器分类， 4.2基本参数 5要求 5.1正常工作条件 5.2 功能要求 5.3 外观... 5.4 差热单元 5.5 温度程序控制单元 5.6 基线漂移. 5.7 温度标定.. 5.8 氮气中草酸钙DTA曲线 5.9 石英-硫酸钾分辨率 5.10 温度重复性 5.11 安全要求 5.12 成套性 5.13 运输、运输贮存试验方法
6
6.1 试验条件 6.2 功能检查 6.3 外观及成套性检查 6.4 差热单元. 6.5 温度程序控制单元 6.6 仪器基线漂移 6.7 温度标定， 6.8 氮气中草酸钙DTA曲线 6.9 石英-硫酸钾分辨率 6.10 温度重复性试验 6.11 安全试验 6.12 运输、运输贮存. 7检验规则 7.1 检验分类 7.2 出厂检验.. 7.3 型式检验， JB/T9369—2017
8 标志、包装、运输和贮存 8.1标志. 8.2 包装 8.3 运输和贮存
9
.
9
6 9
图1 石英-硫酸钾分辨率，
.
表1 按温度限分类.. 表2基本参数.. 表3基线漂移量. 表4温度标定用标准样品表5检验项目、要求及试验方法
2
V
II JB/T93692017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9369—1999《差热分析仪》，与JB/T93691999相比主要技术变化如下：增加了术语和定义；
一修订了仪器的分类；一增加了仪器的功能要求；增加了超高温仪器的基线漂移量；一增加了温度校准的要求及方法。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量控制和自动化标准技术委员会（SAC/TC124）归口。 本标准起草单位：北京恒久实验设备有限公司、上海天美天平仪器有限公司、北京北光宏远仪器有
-
限公司。
本标准主要起草人：赵楠、孙立鑫、董莉、杨洋、张淑强、张伟。 本标准所代替标准的历次版本发布情况为：
JB/T9369—1999。
II JB/T9369—2017
差热分析仪
1范围
本标准规定了差热分析仪的术语和定义、分类、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于常压中温型、常压高温型、常压超高温型差热分析仪（以下简称仪器）。 本标准不适用于常压低温型差热分析仪。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191—2008包装储运图示标志 GB/T2829一2002周期检查计数抽样程序及表（适用于对过程稳定性的检验） GB/T6425—2008热分析术语 GB/T11606一2007分析仪器环境试验方法 GB/T13384一2008机电产品包装通用技术条件
3术语和定义
GB/T6425一2008界定的以及下列术语和定义适用于本文件。
3.1
差热分析仪differentialthermalanalyzer，DTA 在程序控温和一定气氛下，测量试样和参比物温度差的仪器。
3.2
常压 normalpressure 一个大气压，即0.1MPa。
3.3
基线漂移DTAbaselinedrift 在无试样和参比物的条件下，仅采用相同质量和材料的空埚测得的DTA（差热）曲线在某个范
围内的波动。 3.4
零点漂移 DTAbaselinezeropointdrift 不升温状态下，在无试样和参比物的条件下，仅采用相同质量和材料的空埚测得的差热值相对于
零的波动。 3.5
差热噪声DTAnoise 由于各种未知的偶然因素所引起的差热基线无规则的变化。
I JB/T9369—2017
4 分类
4.1仪器分类
按温度限分类见表1。
表1按温度限分类
温度限 ℃ 上限≤1100
分类中温高温超高温
1100<上限≤1500
上限>1500
4.2 基本参数
仪器的基本参数见表2。
表2 基本参数
测量范围 μV 温度限 ℃
差热单元
±1 000 上限≤1100
中温高温超高温
1100上限≤1500
上限>1500 0.1～50范围内任意设置 0.1～320范围内任意设置
温度程序控制
升温速率选择范围 电炉丝加热
单元
'C/min
红外加热
升温，恒温
温控功能
降温（程序降温速率应低于炉子自然降温速率）
注：升温速率大于40C/min时，一般用于跟踪升温。
5 要求
5.1正常工作条件
仪器在下列条件下应能正常工作：
环境温度：15℃~30℃（室温波动不超过土2℃）相对湿度：不大于80%；供电电源：电压220V土22V，频率50Hz土1Hz；仪器附近无影响正常工作的振动源或电磁干扰源：工作室内不应有腐蚀性气体；仪器不得受日光直接照射。
5.2 功能要求 5.2.1 进样方式
仪器分手动进样和自动进样两种方式，可带自动进样系统。
2 JB/T9369—2017
5.2.2 真空、气氛系统要求
仪器可带真空、气氛控制系统。 5.3 3外观
外观要求如下： a）仪器外观整齐、清洁，表面涂、镀层色泽均匀，无明显剥落、擦伤、露底及污垢； b）所有铭牌及标志应清晰，所有紧固件不得松动，各种调节器件转动灵活，功能正常： c）零件表面不得锈蚀； d）仪器可拆部分应能无障碍地拆装，
5.4差热单元 5.4.1 差热零点漂移在4h内应不大于1.5μV。 5.4.2 差热噪声应不大于0.2μV（峰-峰值）。 5.5 温度程序控制单元 5.5.1 恒温控制温度误差不超过土2℃ 5.5.2 升温和降温速率不大于20℃/min时，升、降温度曲线应光滑。 5.6 基线漂移
仪器基线漂移量见表3。
表3 基线漂移量
温度 c 中温高温超高温
基线漂移量
uV 10 20 20
注：采用镍铬-镍硅热电偶时， 基线漂移量相应扩大4倍。 5.7 温度标定
温度标定用标准样品从表4中选取。
表4 温度标定用标准样品
纯度（质量分数）≥
温度偏差值
外推起始温度
序号 1I 2 3 4 5 6 7
标准样品
% 99.999 99.999 99.999 99.999 99.9 99.99 99.9
c 156.6 231.9 327 419.6 571 658.8 928
c ±4 ±4 ±4 ±4 ±3 ±4 ±7
钢锡铅锌石英铝碳酸锶
3 JB/T93692017
表4 4温度标定用标准样品（续）
温度偏差值
纯度（质量分数）≥
外推起始温度
序号 8 9 10
标准样品
c ±4 ±3 ±3
% 99.99 99.99 99.99
℃ 960.8 1064 1244
银金锰
5.8氮气中草酸钙DTA曲线
氮气中草酸钙DTA曲线不应出现一氧化碳燃烧放热峰。 5.9石英-硫酸钾分辨率
以5℃/min的速率升温时，能观察到两个分离的峰，峰谷CN应小于石英峰高BH的1/2（见图1)。 以10℃/min的速率升温时，应有两个可分辨的峰。
祥菜 5 鲜
0
560
570
580 T/℃
图1石英-硫酸钾分辨率
5.10温度重复性
温度重复性应不超过土3℃。 5.11安全要求 5.11.1接触电流
在正常工作条件下，仪器的接触电流（正弦波有效值）应不大于0.5mA。 5.11.2保护接地
在正常工作条件下，接地保护端子和有保护连接的每个可触及零部件间的阻抗都不得超过0.12，不包括电源线的阻抗。 5.11.3介电强度
在正常工作条件下，仪器应承受交流有效值为1500V、历时1min的耐电压试验，不应出现飞弧和击穿现象。
4
