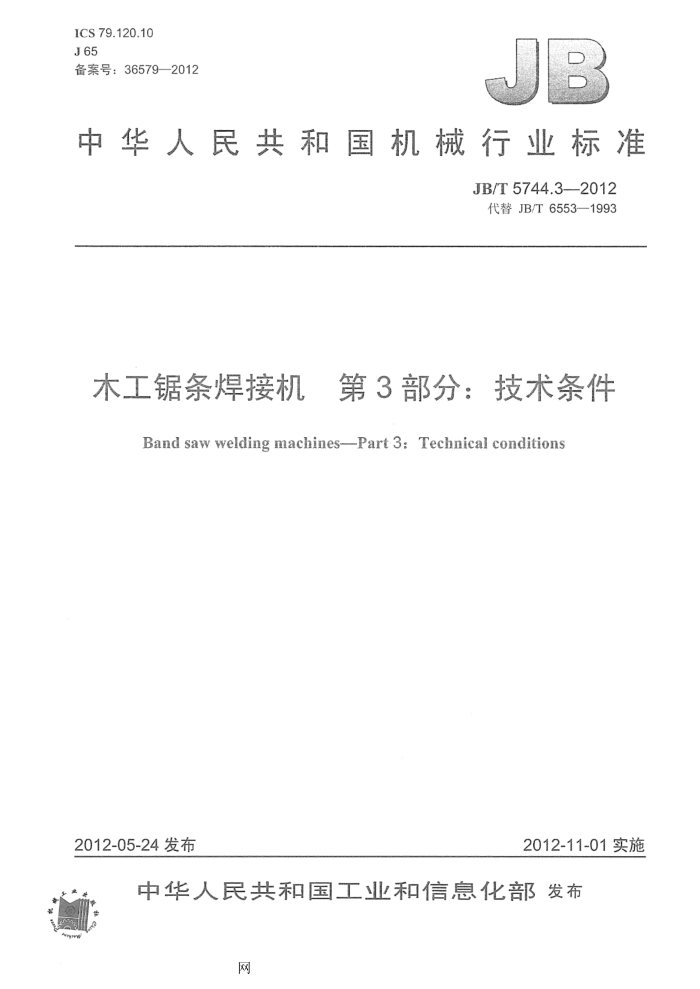

ICS79.120.10 J65 备案号：36579—2012
中华人民共和国机械行业标准
JB/T5744.3--2012
代替JB/T6553-1993
木工锯条焊接机第3部分：技术条件
Band saw welding machines--Part 3: Technical conditions
2012-05-24发布
2012-11-01实施
中华人民共和国工业和信息化部发布
网 JB/T5744.32012
目 次
前言
O
范围. 规范性引用文件一般要求.
2 3
4参数和尺寸 5 性能. 6 安全卫生， 7 附件和工具 8 制造质量.
......+.......+.............+...........
.--....-.-... .....................+..+..+.....+..+..+..................
空运转试验 10 负荷试验..
9
精度检验 12 工作试验.
11
--+++++-+--
网 JB/T5744.3--2012
前言
JB/T5744《木工锯条焊接机》分为三个部分：
第1部分：参数；第2部分：精度：第3部分：技术条件。
本部分是JB/T5744的第3部分本部分按照GB/T1.1--2009给出的规则起草。 本部分代替JB/T6553- 1993《木工锯条焊接机 技术条件》，与JB/T65531993相比主要技术变化
如下：
增加了前言修改了第2章。
本部分由中国机械工业联合 会提出本部分由全国小工机床与力具标准化技术委员会 (SAC/TC84)JI1. 本部分起章单位：杭州临安南洋木工机械有限公司、福建省机械科学研究院、江苏省南通茂溢机床
有限公司。
本部分主要起草人：郑文才 彭泽欢、周金茂本部分所誉代标准的历次版本发布情况为！
JB/T6553-1993。
II
网 JB/T5744.3--2012
木工锯条焊接机第3部分：技术条件
1范围
JB/T5744的本部分规定了木工锯条焊接机的一般要求、参数和尺寸、性能、安全卫生、附件和工具、制造质量、空运转试验、负荷试验、精度检验和工作试验。
本部分适用于木工带锯条焊接机（以下简称机床）。 注：包括电阻焊接机、闪光焊接机、电加热烙铁焊接机及火烧烙铁焊接机等。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅准日期的版本适用于本文件凡是不注日期的用件， 其最新版本（包括所有的修改单）适用可本文件。
GB12557 -2010 木工机床安全通！ GB/T14384 2010 木工机床一通用技术条件 GB/T25373 -2010 金属切削机床装配通用技术条件 GB/T25374 2010 金属切削机床 清洁度的测量方法 GB/T25376 2010 金属切削机床 机械加工件通用技术条件 JB/T3997 2011 金属切削机木灰铸 技术条 JB/T5744.1 -2010 木工锯条焊接机 部分： 参数 JB/T5744.2 2010木1 钜条焊产 第2部分
H
3一般要求
机床的设计 制造和验收除应符合本部分的规定外，还应符合GB/T14384的规定。在按本部分验收机床时，同时必须对GB/T14384、GB/T25373、GB/T25376中未经本部分具体化的其余检验项目进行检验。 4参数和尺寸 4.1机床参数、尺寸推荐按JB/T57441的规定。 4.2设计机床安全的结构尺寸必须符合GB12557的规定。 5 性能 5.17 机床的精度应符合JB/T5744.2的规定。 5.2 机床主运动速度和进给速度的偏差值不得超过设计规定值和标牌指示值的土10%。 5.3# 机床主运动系统空运转功率（不包括电动机空载功率）不得超过主电动机额定功率的35%。 6安全卫生 6.1机床的结构安全必须符合GB12557的要求。 6.2机床变压器次级空载电压不应大于36V。 6.3变压器和滑动导轨的表面必须加以防护。
网 JB/T5744.3-2012
7 附件和工具
为保证机床的基本性能和安全操作，应随机供应压紧锯条所必需的专用扳手。 8制造质量 8.1机床制造质量除应符合本部分规定外，还应符合GB/T14384-2010、GB/T25373--2010、GB/T 25376-2010中V级精度机床的相应规定。并按照经规定程序批准的图样及文件制造 8.2各种铸件应按有关相应标准规定的试验方法做材质力学性能试验，也可采用补检铸件表面硬度代替力学性能试验，其硬度值应符合JB/T3997的规定。 8.3机床工作台为重要铸件应进行时效处理。 8.4机床工作台与支架导轨应按滑动导轨要求进行考核。 8.5变速箱内部清洁度按GB/T25374一2010重量法检验，其杂质、污物不得超过2000mg。 9空运转试验
反复动作10次做机构功能动作试验，检验起动开关、调压开关限位装置、卡压装置、进给装置应灵活、可靠、稳定。 10负荷试验
本机床不进行负荷试验。 11精度检验
按JB5744.2检验机床精度。 12工作试验 12.1按设计规定的焊接锯条范围及方法进行工作试验。 12.2试件可用未经开齿的带锯条钢带，试件宽度一般取大于最大焊接锯条宽度的1/2。 12.3工作试验应焊接不少于2条焊缝，焊缝均匀、牢固、无烧化现象。
2
