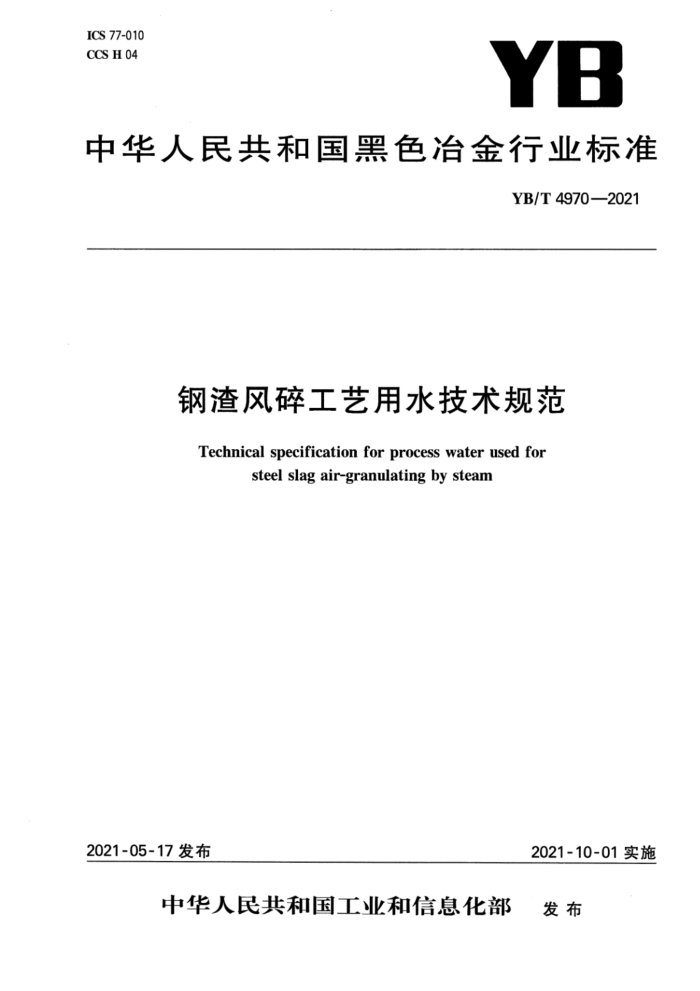

ICS 77-010 CCS H 04
YB
中华人民共和国黑色冶金行业标准
YB/T4970—2021
钢渣风碎工艺用水技术规范
Technical specification for process water used for
steel slag air-granulating by steam
2021-10-01实施
2021-05-17发布
中华人民共和国工业和信息化部 发布 YB/T4970—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会(SAC/TC183)归口。 本文件起草单位：马鞍山钢铁股份有限公司、冶金工业信息标准研究院、中国地质大学（北京）。 本文件主要起草人：饶磊、张耀辉、桂满城、王姜维、仇金辉、马孟臣、李帮平、张炜华、刘自民、郁雷、
张雅丽、张若鹏、闵鑫、米瑞宇、刘艳改、吴小文、房明浩、黄朝晖。 YB/T4970—2021
钢渣风碎工艺用水技术规范
1范围
本文件规定了钢渣风碎处理工艺用水术语和定义、工艺用水系统、技术要求、安全环保等。 本文件适用于钢渣风碎处理工艺用水系统的水质要求。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6904 工业循环冷却水及锅炉用水中pH的测定 GB/T15453工业循环冷却水和锅炉用水中氯离子的测定 GB/T15456 工业循环冷却水中化学需氧量（COD)的测定高锰酸钾法 GB/T19923 城市污水再生利用工业用水质 GB/T23838 工业循环冷却水中悬浮固体的测定 GB/T29514 钢渣处理工艺技术规范 GB/T50050 工业循环冷却水处理设计规范 GB50721 钢铁企业给水排水设计规范 YB/T 804 钢铁渣及处理利用术语 AQ2001 炼钢安全规程 HJ 535 水质氨氮的测定 纳氏试剂分光光度法 HJ 537 水质氨氮的测定 蒸馅-中和滴定法
3术语和定义
GB/T29514和YB/T804界定的以及下列术语和定义适用于本文件。
3. 1
钢渣风碎工艺 air-granulatingprocessof steel slag 利用高速空气流对渣罐（或中间包）流出的液态钢渣进行冲击切割，使之分散粒化成细小液滴，在重
力作用分散落入冷却水池中，迅速冷却成为固态球形渣粒的方法。 3. 2
钢渣风碎工艺循环冷却水系统 circulating cooling water system of steel slag air-granulating 钢渣风碎工艺中与粒化钢渣直接接触换热且与大气直接接触散热、蒸发的循环冷却水系统。
4工艺用水系统
4.1 工艺流程
钢渣风碎工艺循环冷却水系统工艺流程示意图如图1所示。
1 YB/T4970—2021
补水
回水
沉淀池
吸水井
泵
渣池
吸水井
沉淀池
泵
料仓过滤水烟肉冷凝水
图1钢渣风碎工艺循环冷却水系统工艺流程示意图
4.2工艺要求 4.2.1钢渣风碎工艺循环冷却水系统应包括回水系统和补水系统。回水系统包括两部分：渣池回水沟、 沉淀池、吸水井和泵；料仓过滤水、烟窗冷凝水沉淀池、吸水井和泵。补水系统通过管道与外部（如炼钢水处理系统）对接，补水进入吸水井，对渣池进行补充供水。 4.2.2回水系统的沉淀池、风碎工艺的渣池应设液位检测装置。 4.2.3钢渣风碎工艺循环冷却水系统应设压力、流量检测装置，供水压力、流量应满足用水要求。 4.2.4钢渣风碎工艺循环冷却水系统应设加药装置，定期向供水系统投放药剂，以保证水质稳定。 4.2.5钢渣风碎工艺循环冷却水系统所涉及的沉淀池、吸水井等不得处在道路下方，具体要求满足GB 50721,AQ2001。
5技术要求
5.1一般要求
风碎工艺吨渣耗水量应不大于1t。
5.2补水水质
钢渣风碎工艺补水水质指标应符合表1要求。
表1： 钢渣风碎工艺补水水质指标
单 位
许用值 6.0~9.0 ≤30.0 ≤80.0 ≤1000 ≤10.0
项 目 pH值(25℃)
悬浮物 COD CI NH,-N
mg/L mg/L mg/L mg/L
5.3水质检测 5.3.1 钢渣风碎工艺补水的pH值检测按GB6904的规定执行。 2 YB/T4970—2021
5.3.2钢渣风碎工艺补水的悬浮物检测按GB/T23838的规定执行。 5.3.3钢渣风碎工艺补水的COD检测按GB/T15456的规定执行。 5.3.4 钢渣风碎工艺补水的氯离子检测按GB/T15453的规定执行。 5.3.5 钢渣风碎工艺补水的氨氮检测按HJ535、HJ537的规定执行。
安全环保要求
6
生产过程中符合相关的环保要求，水蒸气应有组织排放。
