ICS 03.220.20;13.020 R 04 备案号：

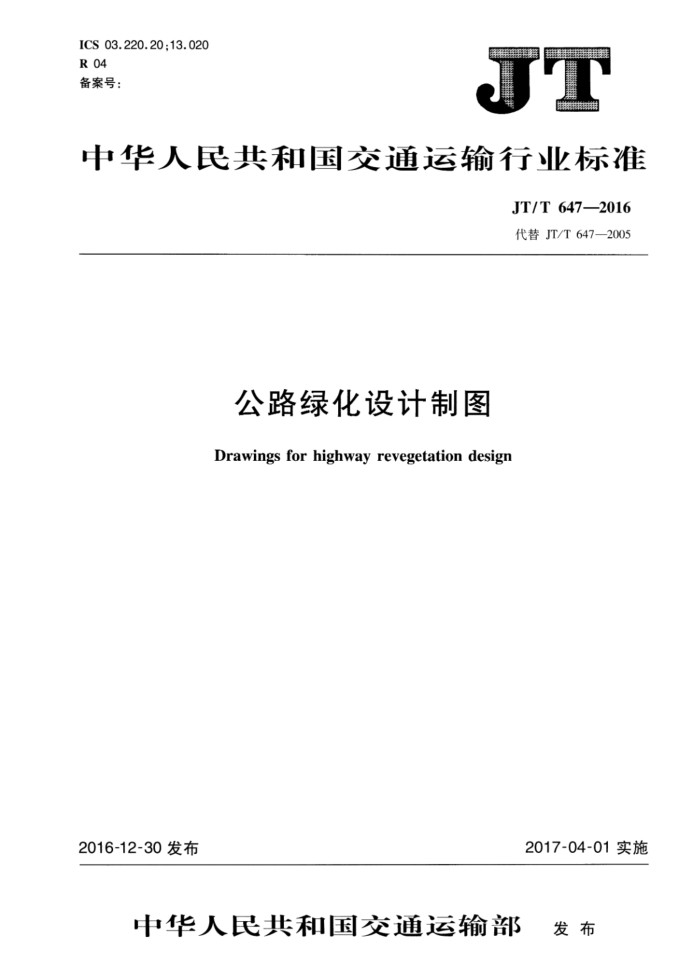

中华人民共和国交通运输行业标准
JT/T647—2016 代替JT/T647—2005
公路绿化设计制图
Drawings for highway revegetation design
2017-04-01实施
2016-12-30发布
中华人民共和国交通运输部 发布 JT/T6472016
目 次
前言范围 2规范性引用文件一般要求
I
3
4图例图示 5 图样画法
-I JT/T 6472016
前言
本标准按照CB/T1.1—2009给出的规则起草。 本标准代替JT/T647—2005《公路环境保护设计制图》，与JT/T647—2005相比主要技术变化
如下：
删除了对工程子项图纸规格的要求（见JT/T647—2005的3.4)；修改了图纸编号的要求（见3.4,JT/T647—2005的3.5）；增加了图纸图幅要求（见3.5）；增加了工程计量单位（见3.6）；修改了图纸编排要求（见3.7，JT/T647—2005的3.7）；修改了字体及书写方法的要求（见3.8JT/T647—2005的3.8）；修改了图线用途的要求（见3.9，JT/T647—2005的3.9）；修改了制图比例的要求（见3.10JT/T647—2005的3.10）：修改了植物的图例图示要求（见5.1，JT/T647—2005的5.1）；删除了公路绿化总体布置图的要求（见JT/T647一2005的5.2）；修改了中央分隔带绿化设计图的要求（见5.3,JT/T647---2005的5.4）； -修改了边坡植物防护设计图的要求（见5.4，JT/T647—2005的5.5）；修改了扩坡道（碎落台）及隔离栅内侧绿化设计图的要求（见5.5，JT/T647一2005的5.6）；修改了.h.通立交绿化设计图的要求（见5.6，JT/T647—2005的5.7）；修改了沿线设施绿化设计图的要求（见5.7，JT/T647-—2005的5.8）；增加广隧道洞口绿化设计图的要求（见5.8）；增加了其他绿化设计制图要求（见5.9）
-
一
本标准由交通运输环境保护标准化技术委员会提出并归口。 本标准起草单位：交通运输部公路科学研究院、国家环境保护创面生态修复工程技术中心本标准主要起草人：孟强、蔡衡、工丹、尚丽丽、马建荣、曹杨、高明清。
II JT/T647—2016
公路绿化设计制图
1范围
本标准规定了公路绿化设计制图的一般要求、图例图示和图样画法本标准适用于公路绿化设计的手工制图和计算机制图。
2 2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
房屋建筑制图统一标准道路工程制图标准园林绿化工程工程量计算规范风景园林制图标准
GB/T 50001 GB 50162 CB 50858 CJJ/T 67
3 3一般要求
3.1 工程设计中，公路绿化设计图纸应单独绘制。
2设计应以图样表示，不得以文字代替绘图。如需要对某部分进行说明时，说明文字应通俗易懂、
3.2
简洁明晰。 3.3同一工程项目的设计图纸中，图例、术语、绘图表示方法应一致。 3.4图纸编号应满足下列要求：
a）方案设计图纸可采用"F-01”； b）初步设计与施工图设计图纸应按公路建设主管部门相关规定编号。
3.5 5图幅应满足下列要求：
a) 图纸幅面应符合CB50162的规定； b） 同一册图纸规格宜统一，如需要可增加图幅规格，但不宜超过3种规格。
3.6 6工程计量应满足下列要求：
a）工程计量应符合CB50858的规定； b） 同一册图纸中，同一计量单位的量纲应一致 7图纸编排应满足下列要求：
3.7
a) 图纸应按封面、扉页、目录、说明、图例、工程数量汇总表、典型路段绿化布置示意图、分项工程
数量表、分项工程设计图的顺序排列。 b) 效果图宜放在相应分项工程总平面图之前。 c) 方案设计及初步设计按分项工程顺序排列图纸：
1） 绿化备选植物图例； 2) 典型路段绿化布置示意图； 3) 中央分隔带绿化设计图； 4) 边坡植物防护设计图；
1 JT/T647—2016
5) 护坡道（含碎落台）及隔离栅内侧绿化带绿化设计图； 6) 互通式立交绿化设计图； 7) 沿线设施绿化设计图； 8) 隧道洞口绿化设计图； 9) 其他绿化设计图。
d) 施工图设计应按本节c）条规定的分项工程顺序排列图纸，各分项工程图纸排列顺序为：
1) 总平面图； 2) 分区索引图； 3) 分区平面图； 4) 竖向设计图； 5) 施工放线图： 6) 节点做法详图； 7) 其他设计图。
3.8 字体及书写方法应满足下列要求：
a) 方案设计可使用艺术字体表现图面效果，但文字应易于辨识； b) 初步设计及施工图设计图纸字体及书写方法应符合GB50162的规定。
3.9图线应满足下列要求：
a) 图线的宽度应符合GB/T50001的要求。线宽（b）宜为0.7mm或1.0mm； b) 公路绿化专业制图，常用的各种线型宜符合表1的规定。
表1图 线线 宽
名 称
线 型
用 途
新建公路绿化设施±0.00高度的可见轮廓线 a)新建公路绿化设施、边坡的可见轮廊线； b)场地、区域分界线、用地红线、建筑红线、尺寸起止
粗
b
中
0.56 符号；
c)新建公路绿化设施±0.00高度以外的可见轮廓线； d)绿禽、地被的分界线 a）新建园路路缘、人行道、树丛、草地、花坛的可见轮廓线； b)公路绿化施工放线坐标网格线、图例线、尺寸线、引出线、索引符号、植物种植点连线等； c）竖向设计中的等高线； d）填充线
实线
细
0.25b
粗中细中
b 0.5b 计划扩建公路绿化设施的轮廊线 0.25b 原有公路绿化设施的不可见轮廓线 0.5b
新建公路绿化设施不可见轮廊线
虚线
单点长画线 细
竖向设计中土方填挖区的零点线
0.25b 中心线、对称线、定位轴线 0.5b 断开界线 0.25b 断开界线
折断线波浪线
注：根据图样中所标示的不同重点，确定不同的粗细线型。 2
