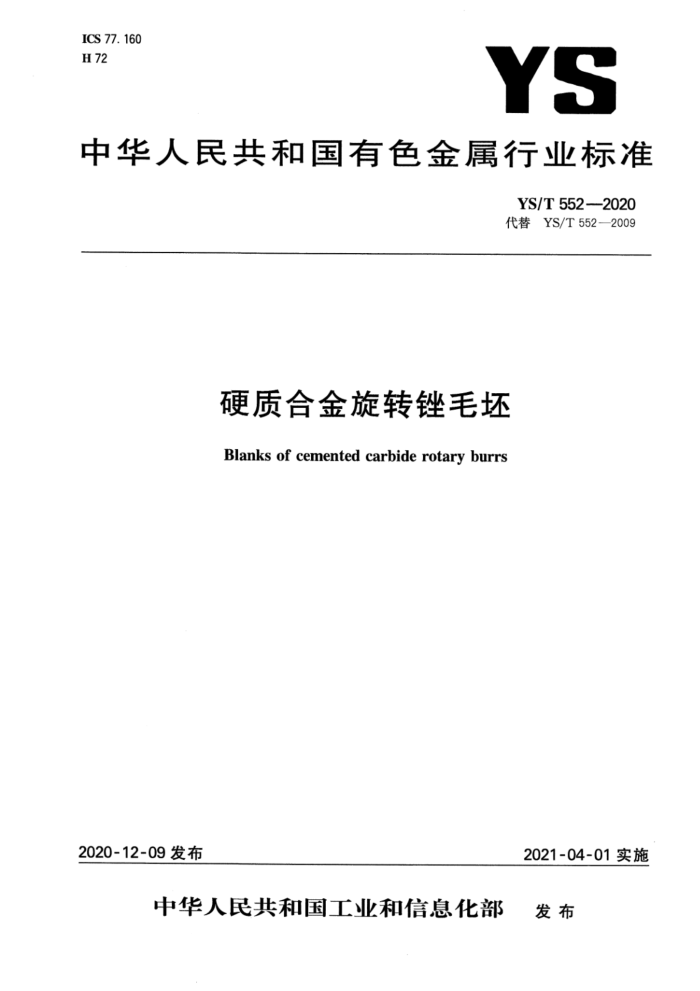

ICS 77. 160 H 72
YS
中华人民共和国有色金属行业标准
YS/T 552-2020 代替YS/T552—2009
硬质合金旋转锉毛坏 Blanks of cemented carbide rotary burrs
2020-12-09发布
2021-04-01实施
中华人民共和国工业和信息化部 发布 YS/T552—2020
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替YS/T552—2009《硬质合金旋转链毛坏》。本标准与YS/T552—2009相比，主要技术
变化如下：
-增加了SX型（圆盘形)旋转锉毛坏型号及要求（见3.1、4.1.13)；加严了部分型号产品基本尺寸的允许偏差（见4.1，2009年版的3.5)； -增加了旋转锉毛坏化学成分、物理力学性能、组织结构的具体要求（见4.2、4.3、4.4，2009年版的3.3、3.4)；修改了试验方法顺序（见第5章，2009年版的第4章）；修改了组批要求（见6.2，2009年版的5.2)；修改了检验结果的判定（见6.4，2009年版的5.4)；修改了质量证明书要求（见7.2,2009年版的6.2)。
本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口。 本标准起草单位：自贡硬质合金有限责任公司、深圳市注成科技股份有限公司、有色金属技术经济研
究院、崇义章源钨业股份有限公司。
本标准主要起草人：黄伟、辛海艳、李娟、吴艳华、李思远、张越、陈邦明、章秋霖。 本标准所代替标准的历次版本发布情况为：
GB/T14266—1993,YS/T5522006,YS/T552—2009。 YS/T552—2020
硬质合金旋转锉毛坏
1范围
本标准规定了硬质合金旋转锉毛坏的分类及型号表示规则、技术要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单(或合同)内容。
本标准适用于机械化工具用硬质合金旋转锉毛坏（以下简称旋转锉毛坏）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T5242硬质合金制品检验规则与试验方法 GB/T5243 3硬质合金制品的标志、包装、运输和贮存
3分类及型号表示规则
3.1产品分类
旋转锉毛坏分为SA型（圆柱形）、SC型（圆柱形球头）、SD型（圆球形）、SE型（椭圆形）、SF型（弧形圆头）、SG型（弧形尖头）、SH型（火炬形）、SJ型（60°圆锥形）、SK型（90°圆锥形）、SL型（锥形圆头）、SM 型（锥形尖头）、SN型（倒锥形）、SX型（圆盘形）十三种型式。 3.2型号表示规则
旋转锉毛坏型号由表示旋转锉的字母S、表示形状的字母（A、C、D、E、F、G、H、J、K、L、M、N、X)、表示外径的两位整数（不足两位整数时前面加"0”填位）、表示长度的两位整数（不足两位整数时前面加“0” 填位)组成。见示例1。
示例1：
SA 06 16
表示长度L为16.5mm 表示外径d为6.5mm 表示圆柱形旋转锉
4技术要求
4.1 型号、尺寸及允许偏差 4.1.1 SA型的示意图见图1，型号、尺寸及允许偏差见表1。
1 YS/T552—2020
图1SA型示意图
表1SA型的型号、尺寸及允许偏差
单位为毫米
L
d
型号
允许偏差 ±0.15
基本尺寸 16. 5 20.5 20.5 25. 5 25. 5
基本尺寸 6. 5 8. 5 10.5 12.5 16.5
允许偏差
SA0616 SA0820 SA1020 SA1225 SA1625
+0. 3 0
±0.25
4.1.2 SC型的示意图见图2，型号、尺寸及允许偏差见表2。
I
图2SC型示意图
单位为毫米
表2SC型的型号、尺寸及允许偏差
L
d
型号
允许偏差 ±0.15
基本尺寸 16.5 20.5 20.5 25.5 25.5
基本尺寸 6. 5 8. 5 10. 5 12. 5 16.5
允许偏差
SC0616 SC0820 SC1020 SC1225 SC1625
+0. 3 0
±0.25
2 YS/T5522020
4.1.3SD型的示意图见图3，型号、尺寸及允许偏差见表3。
图3SD型示意图
表3SD型的型号、尺寸及允许偏差 d
单位为毫米 b
L
型号
基本尺寸 6. 5 8. 5 10.5 12.5 16.5
允许偏差
基本尺寸 5. 9 7. 6 9. 4 11. 2 14. 8
允许偏差
参考尺寸
SD0605 SD0807 SD1009 SD1211 SD1614
+0. 3
+0. 4
≤3
0
0
4.1.4 SE型的示意图见图4，型号、尺寸及允许偏差见表4。
图4SE型示意图
表4 4SE型的型号、尺寸及允许偏差
单位为毫米 c
L
R 参考尺寸
7
型号 SE0813 SE1016 SE1220 SE1625
基本尺寸 允许偏差 基本尺寸 允许偏差 8. 5
13.5
3. 7 4. 0 5. 0 6. 5
40 25 55 40
3. 5 5. 4 4. 4 8. 3
±0.15
10. 5 12.5 16. 5
+0. 3 0 16.5
20. 5 25.5
±0.25
4.1.5 SF型的示意图见图5，型号、尺寸及允许偏差见表5。
3 YS/T552—2020
R
L
图5 5SF型示意图
表5SF型的型号、尺寸及允许偏差
单位为毫米 R
L
d
r
型号 SF0618 SF1020 SF1225
允许偏差
基本尺寸 18. 5 20. 5 25. 5
允许偏差 ±0.15 ±0.25
参考尺寸 2. 0
基本尺寸 6. 5 10.5 12.5
52 62 82
+0. 3
2.5 3. 0
0
4.1.6 6SG型的示意图见图6，型号、尺寸及允许偏差见表6。
R/
L
图6SG型示意图
单位为毫米 R
表6SG型的型号、尺寸及允许偏差
L
d
k
型号 SG0618 SG1020 SG1225
允许偏差 ±0.15 ±0. 25
参考尺寸
基本尺寸 6. 5 10.5 12.5
允许偏差
基本尺寸 18.5 20. 5 25.5
112 56 69
+0. 3
2.0
0
4. 1.7 SH型的示意图见图7，型号、尺寸及允许偏差见表7。
图7SH型示意图 YS/T552—2020
表7SH型的型号、尺寸及允许偏差
单位为毫米 c
d
R 参考尺寸
之
r
型号
基本尺寸 允许偏差 基本尺寸 允许偏差
20. 5 25. 5 32.5 36.5
2. 0 2. 0 2. 5 2. 5
8. 5 10. 5 12.5 16.5
32 35 40 41
7. 1 9. 2 13. 65 13. 75
SH0820
SH1025
+0. 3 0
±0.25
SH1232
SH1636
4.1.8SJ型的示意图见图8，型号、尺寸及允许偏差见表8。
图8SJ型示意图
表8 SJ型的型号、尺寸及允许偏差
单位为毫米 r
L
d
型号
基本尺寸 10. 5 12.5 16.5
允许偏差
基本尺寸
允许偏差
参考尺寸
SJ1013 SJ1215 SJ1618
13 15 18
0
±0.15
1
4.1.9SK型的示意图见图9，型号、尺寸及允许偏差见表9。
图9SK型示意图
5 YS/T552—2020
表9SK型的型号、尺寸及允许偏差 d
单位为毫米
L
<
型号 SK1010 SK1211 SK1613
基本尺寸 10.5 12.5 16.5
基本尺寸 10 11 13
参考尺寸
允许偏差
允许偏差
+0. 3 0
±0.15
1
4.1. 10 SL型的示意图见图10，型号、尺寸及允许偏差见表10。
L
图10SL型示意图
表10 SL型的型号、尺寸及允许偏差 d/mm
L/mm
r/mm
a
型号 SL0616 SL0822 SL1025 SL1228 SL1633
参考尺寸
基本尺寸 16. 5 22.5 25. 5 28.5 33. 5
基本尺寸 6. 5 8. 5 10. 5 12. 5 16.5
允许偏差
允许偏差 ±0.15
10° 12°30' 14° 14° 14°
2. 0 2. 4 3. 1 4. 7
+0. 3
±0.25
4.1.11 SM型的示意图见图11，型号、尺寸及允许偏差见表11。
图11SM型示意图
表11SM型的型号、尺寸及允许偏差 d/mm
L/mm
r/mm
α
型号 SM0618 SM1020 SM1225 SM1625
参考尺寸 14° 25° 25° 30°
基本尺寸 6. 5 10. 5 12. 5 16.5
允许偏差
基本尺寸 18.5 20. 5 25.5 25.5
允许偏差 ±0.15
+0. 3 0
2
±0.25
6
