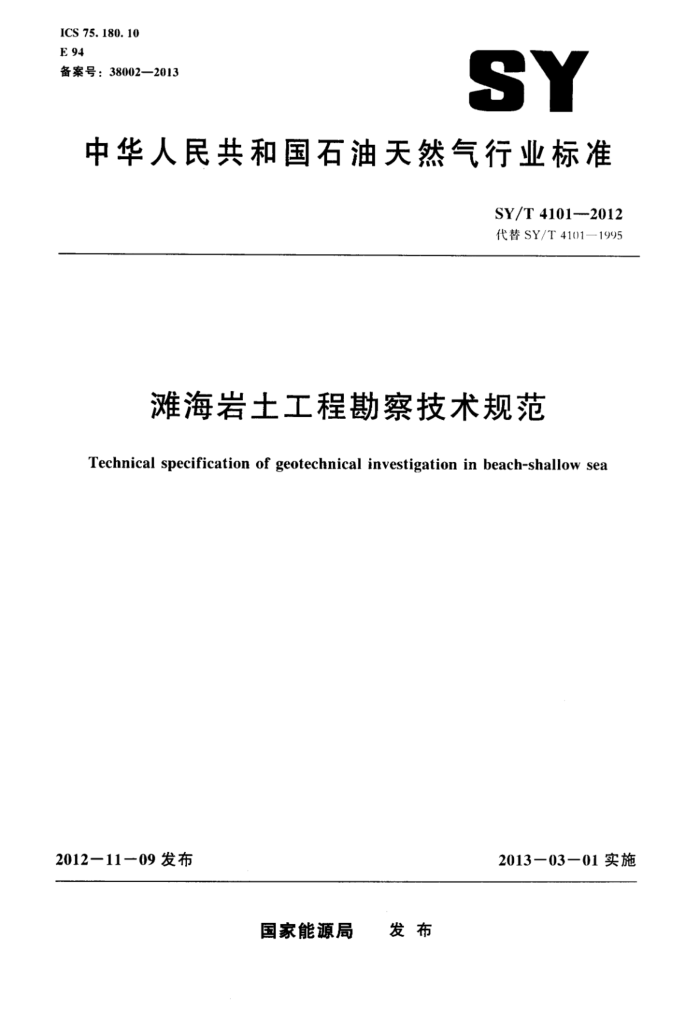

ICS 75. 180. 10 E 94 备案号：38002—2013
SY
中华人民共和国石油天然气行业标准
SY/T 4101-2012 代替SY/T4101—1995
滩海岩土工程勘察技术规范
Technical specification of geotechnical investigation in beach-shallow sea
2012一11一09发布
2013一03一01实施
国家能源局 发布 SY/T4101—2012
目 次
前言
1l
范围 2 规范性引用文件 3术语、定义和符号 3.1术语和定义
3.2符号 4基本规定
4. 1 一般规定 4.2岩土工程勘察分级 4.3各勘察阶段的勘察要求
5各类工程的勘察工作布置 5. 1 陆域形成工程和陆域建（构）筑物 5. 2 码·头与栈桥工程 5. 3 人工岛工程 5.4 固定式平台工程 5. 5 管道线路工程 5.6 海堤和进海路不良地质作用和地质灾害， 6. 1 滑坡 6. 2 地面沉降 6.3场地和地基的地震效应· 6.4 活动断裂特殊性岩
门
11 12 13
h
15
15 16 16
> 18
7
软土 7.2填土* 7.3污染土勘察方法
7. 1
18 19
20 21 21 21 22 22 23 25 25 25
8
8. 1 工程地质调查 8. 2 工程地质钻探与取样 8.3 原位测试 8.4室内试验 8.5 工程物探
9现场检验和监测
9.1 一般规定
地基基础的检验和监测
9.2 SY/T 4101—2012
不良地质作用和地质灾害的监测 9.4地下水的监测**. 9.5海洋气象水文要素的监测 10）岩土T程分析评价和成果报告 10. 1 一般规定 10.2 岩土参数的分析和选定 10.3成果报告的基本要求附录A（规范性附录）饱和砂土和饱和粉土的地震液化判别附录B（资料性附录）原位测试方法的适用范围附录C（资料性附录）水、土腐蚀性的分析测试方法附录D（资料性附录） 工程物探方法的适用范围
26 27 27 27 27 28 29
9.3
:
..
... 31 .... 33
-
34
tii
.....-36
....1
11 SY/T4101-2012
前言
本标准按照GB/T1.1一2009《标准化T作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准是对SY/T4101—1995《滩海岩土T程勘察技术规范》的修订，与SY/T4101-1995相比，主要变化如下：
对标准的章节进行了重新划分，由原来的9章增加为1章；第3章术语、定义和符号”，增加了术语和定义，删改了原标准符号中的相应部分：用第4章基本规定”代替原有的*岩土工程勘察基本要求”：用第5章“各类工程的勘察工作布置”代替原有的各类岩土工程技术要点”；取消了原有的“地震液化”，增加了第6章“不良地质作用和地质灾害”； -增加了第7章“特殊性岩土”：用第8章“勘察方法代替原有的“工程地质调查，勘探和测试”；第9章“现场检验和监测”，增加了“海洋气象水文要素的监测”
第1章岩土工程分析评价和成果报告”。对“岩土参数的分析和选定”部分进行了修改：对标准的附录重新进行了编订。
本标准由海洋石油工程专业标准化技术委员会提出并归口。 本标准负责起草单位：中油辽河工程有限公司。 本标准参加起草单位：中国石油集团工程设计有限责任公司岩土工程分公司。 本标准主要起草人：李贵朋、刘立凯、唐贺明、陈成东、李茜、蔺向阳、李家定、毕丹、届乐
禹、吴艳玲、王学俊、郭纯玖、蔡文奎、于丽、孙广华、田守岐、姜应胜
I SY/T 4101—2012
滩海岩土工程勘察技术规范
1范围
本标准规定了滩海地区石油天然气建设工程岩土工程勘察工作阶段的划分、各类工程的勘察要求、不良地质作用和地质灾害的勘察、特殊性岩土的勘察、工程地质调查、勘探、试验和测试方法、 现场检验和监测、岩土工程分析评价及勘察报告编制等的基本要求。
本标准适用于滩海地区石油天然气建设工程的陆域形成工程及陆域建（构）筑物、码头与栈桥工程、人工岛工程、固定式平台工程、管道线路工程、海堤及进海路等各种结构物的场地和地基的岩土工程勘察。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB3838地表水环境质量标准 GB/T12763海洋调查规范 GB/114848地下水质量标准 GB15618 土壤环境质量标准 GB5H11建筑抗震设计规范 GB50021 岩土工程勘察规范 GB/T50123土工试验方法标准 GB50568 油气田及管道岩土工程勘察规范 JGJ8建筑物变形测量规范 JGJ79建筑地基处理技术规范 JGJ83 软土地区岩土工程勘察规程
3术语、定义和符号
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
滩海岩土工程勘察 geotechnical investigation in beach-shallow sea 针对陆地向海上延伸地区建设工程的要求，查明，分析、评价建设场地的地质，环境特征和岩土
工程条件，编制勘察文件的活动 3.1. 2
潮上带 supralittoral zone 位于大潮期的平均高潮线与特大潮水线之间的区域。正常潮汐作用下不能到达，但在特大潮或风
暴潮时。海水可以淹没。
1 SY/T4101—2012
3.1.3
潮间带 littoral zone 大潮期的平均高潮线和大潮期的平均低潮线间的海岸，也就是正常潮汐作用下海水涨至最高时所
淹没的地方开始至潮水退到最低时露出水面的范用。 3. 1.
极浅海 neritic zone 潮间带以下，向海延伸至水深3m1深的浅海地带
3.1.5
陆域形成 land reclamation 在浅海滩涂地区通过人工填土方式产生陆地的施工过程。
3.1.6
人工岛 artificial island 为了在浅水区进行海上油气开发采用沉箱结构、泥沙吹填等方法建成的岛式油气生产基地。
3.1.7
固定式平台 fixed platform 用桩将结构固定于海底或依靠自身的F大重量坐落于海底的平台。
3.1.8
管道线路工程 呈pipeline route enginecring 通过管道输送油品，天然气及其他介质的线路工程。
3. 2 2符号
下列符号适用于本文件。 ----基础底面宽度：
一土的黏聚力：水平方向固结系数： C垂直方向固结系数： d·--基础埋置深度； .液化土特征深度 .-上覆非液化土层厚度 -地下水位深度一·-饱和土标准贯人试验点深度：土的液化指数； P。——土的先期固结压力；
上覆土层的自重压力
P..
液化判别标准贯人锤击数基准值； N--液化判别标准贯人锤击数临界值： "-土层等效剪切波速； β—-调整系数；
黏粒含量百分率。
P
1基本规定
4. 1 一般规定 4. 1. 1 滩海地区石油天然气建设丁程的岩土「程勘察．应按勘察阶段的要求，针对拟建工望和滩海 2 SY/T 101—2012
环境特点，合理布置勘察工作。正确反映工程地质条件，结合本地区工程建设经验，提出资料完整、 评价正确的勘察报告，为设计，施工提供可靠依据。 .1.2滩海地区岩土T程勘察宜采用适宜的T程物探方法作为勘察的先行手段。了解场区的地形地貌，隐蔽的地质界线，界面或异常点。工程物探可采用多种方法相结合，进行综合判释。并应有-一定数量的钻孔验证。 .1.3滩海地区岩土工程勘察，应充分收集场区对拟建工程有影响的风、海浪，潮汐、海流、海冰、 风暴潮等水文气象条件的资料。对于水文气象条件复杂且缺少资料的场区，必要时应进行专门的水文气象调查和观测工作。 。1.4滩海地区岩土工程勘察应充分收集场区对拟建工程有影响的水土化学要素、泥温、地温、污损生物等腐蚀环境的资料，对于缺少资料的场区，必要时应进行专门调查和观测工作。 -.1.5滩海地区腐蚀环境参数的调查与测定项目一般包括水化学、沉积物化学、电阻率及硫酸盐还原菌，以及污损生物等，应根据工程所处腐蚀环境特点，拟采用的建筑材料及设计要求加以选取：参数测试与调查应按GB/T12763的有关规定执行。 .1.6对于陆域形成、砂石人工岛、海堤及进海路工程应根据工程需要进行天然建筑材料的勘察 T作。 .1.7岩土工程勘察前，应充分搜集，分析已有资料及设计委托要求。根据勘察阶段、区域及工程场地岩土工程条件、工程类型，明确勘察重点，制定切实可行的岩土工程勘察纲要。 .1.8对于重要的结构物和有特殊要求的地基或对环境有影响的结构物。在施工及使用过程中宜根据工程建设需要进行监测。 4.1.9土与岩石的分类和鉴定按GB50021的规定确定。 4.1.10场地类勘察对应阶段采取土试样和进行原位测试的要求按GB50021的规定确定。 4.2岩土工程勘察分级 .2.1岩土工程勘察等级·应根据工程重要性等级，场地等级和地基等级，综合分析确定。 .2.2根据工程的规模和特征，以及由于岩土丁程问题造成T程破坏或影响正常使用的后果，应分为三个T程重要性等级，并按表1确定。
表1工程重要性等级划分
结构物类型
破坏后果
工程重要性等级
年原油生产规模50×10*t以1·使用年限15年以上，有10人以上居住的平台，人工岛：
很严重（环境污染、 人身安全、经济损
年原油生产规模1×1以上的用堤工程：长度大于5km.平均水深3m以上的突堤（栈桥）工程：
一级
直径大于或等于273mm.长度大于1Ukm的海底油、气，水管道： 失）通向中心平台或人工岛的控制电力电缆及通信电缆：万吨级码头及单点系泊工程等
严重（环境污架，人身安全。经济损失）
二级
除一级、三级以外的所有结构物年原油生产规模5×1t以下，使用年限5年以下，无人值守的平
台，人『岛：
不严重（环境污染、 人身安全、经济损失）
年原油生产规模50×10t以下的围堤T程：长度小于2km，平均水深1m以下的突堤（栈桥）工程：一般水管道，电力电缆及通信电缆：小型码头工程等
级 SY/T 4101-2012
42.3场地等级应根据场地的复杂程度分为级，定级方法从一级开始向二级，一级推定，以最先满足者为准。建筑抗震地段的划分按GB5"111的规定确定。场地等级的划分应符合下列规：
a）符合下列条件之一者为一级场地：
1）对建筑抗震危险的地段； 2） 不良地质作用强烈发育的地段： 3） 地质环境较复杂的极浅海和地质环境复杂的潮问带： 4） 地形地貌复杂的地段。
b）符合下列条件之一者为二级场地：
1） 对建筑抗震不利的地段； 2） 不良地质作用一般股发育的地段： 3） 地质环境简单的极浅海，较复杂的潮间带和地质环境复杂的潮上带： ) 地形地貌较复杂的地段。 符合下列条件者为三级场地： 1） 抗震设防烈度小于或等于6度．或对建筑抗震有利的地段； 2） 不良地质作用不发育的地段： 3） 地质环境简单的潮间带和潮上带： 4） 地形地貌简单的地段。
. 2. 地基等级应根据地基的复杂程度分为一级，定级方法从级开始向级，一级推定，以最先满足者为准。地基等级的划分应符合下列规定：
）符合下列条件之一者为级场地：
1） 岩土种类多，很不均勾，性质变化大，需特殊处理： 2）存在对拟建工程有严重影响的特殊性界，以及共他情况复杂，需作专门处理士。
b）符合下列条件之一者为二级场地：
1》岩土种类较多。不均勺，性质变化较人： 2》存在特殊性岩土。 符合下列条件者为三级场地：
C
1）岩士种类单一：均句勾。性质变化不大： 2）无特殊性岩土。
.2. 5 根据十程重要性等级、场地复杂程度等级和地基复杂程度等级，可按下列条件划分：土工程勘察等级：
）在工程重要性，场地复杂程度和地基复杂程度等级中，有一项或多项为一级时，岩.工程勘
察等级为甲级 b）除勘察等级为甲级和丙级以外的勘察项目，岩土「程勘察等级为乙级。 c） 在工程重要性，场地复杂程度和地基复杂程度等级均为三级时。岩土工程勘察等级内级 d） 建筑在岩质地基上的一级工程，当场地复杂程度等级和地基复杂程度等级均为三，岩土
T程勘察等级可定为乙级。
.3各勘察阶段的察要求
4.3.1滩海岩土工程勘察应根据各类工程特点和有关规定。宜划分为可行性研究阶段勘察选址勘察）、初步勘察、详细勘察，必要时进行施工勘察。通过各阶段岩土T程勘察，逐步深人认证工程建设区域及工程场地岩土工程条件，为不司设计阶段提供岩土工程勘察资料。场地较小且无特3性要求的工程可合并勘察阶段。当建（构）筑物总平面图已经确定，且场地或邻近场地已有岩土工量经验或资料时，可根据实际情况，直接进行详细勘察。 1
