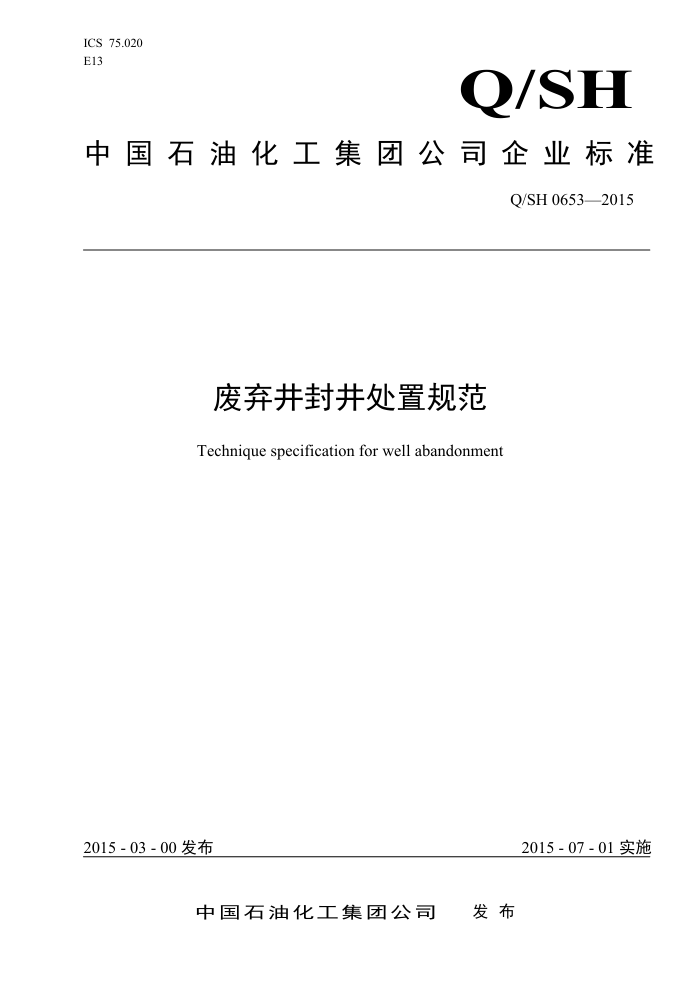

ICS 75.020 E13
Q/SH
中国石油化工集团公司企业标准
Q/SH 0653—2015
废弃井封井处置规范
Technique specification for well abandonment
2015-07-01 实施
2015 - 03 - 00 发布
发布
中国石油化工集团公司 Q/SH 0653-2015
目 次
前言 1范围.. 2规范性引用文件 3术语与定义. 4 废弃井处置分类. ５封井结构及工艺 5.2封井设计及工艺方法 6质量检验.. 7井口处置及记录存档附录A（资料性附录） XXXX井封井施工总结
4
10
.. 10
12 Q/SH 0653-2015
前 言
本标准按照GB/T 1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。 本标准由中国石油化工集团公司安全监管局和油田勘探开发事业部共同提出。 本标准由中国石油化工集团公司科技部归口。 本标准起草单位：中国石油化工股份有限公司石油工程技术研究院。 本标准主要起草人：陈雷、赵崇镇、周仕明、汪晓静、何龙、张明昌、初永涛、张林海、谭春勤。 Q/SH 0653-2015
废弃井封井处置规范
1范围
本规范规定了陆上油气田废弃井的风险分类、封井方式、技术要求及工艺方法、质量检验、井口处置及记录档案等要求。
本标准适用于中国石油化工集团公司所属的陆上油气田废弃井永久性封井施工,其它区块井可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T 5587.14　常规修井作业规程 第14部分：注塞、钻塞
3 术语与定义
下列术语和定义适用于本文件。
3.1
废弃井 abandoned well 废弃井是指因各种原因无法继续利用，并经相关部门批准为永久性废弃的油、气、水等井。
4 废弃井处置分类
废弃井风险分类见表1。单井评价时，有任何一项指标达到较高等级，则全井按照较高的等级确定风险。
表1 风险分类表
评价准则
一类 0 0 距离≥1000
二类 <10 <20
三类 ≥10 ≥20 距离<100
风险类别井口压力（MPa） H2S含量（ppm）与环境敏感区的距
100≤距离<1000
离(m) 层间干扰情况
层间不沟通，不存在 层间存在沟通，但油气水 层间存在沟通，存在严
油气水窜无破损，或破损点在 有破损，但破损点在油层油层套管水泥返高 套管水泥返高以上但无
窜影响较小
重油气水窜破损点在油层套管水泥返高以上且窜漏
套管破损情况
以下
窜漏
1 Q/SH 0653-2015 5封井结构及工艺
5.1封井结构 5.1.1一类井封井结构
类井应自下而上分别封固淡水层、上层套管的套管鞋及井口。推荐的一类井封井结构见图1。
井口封固段
套管鞋封固段
裸眼井段
a）裸眼完成井
井口封固段
套管鞋封固段
射孔井段
b)套管完成井 Q/SH 0653-2015
井口封固段
套管鞋封固段
c)尾管完成井
图1一类井封井结构
5. 1. 2二类井封井结构
二类井应自下而上分别封固产层（或射孔段）、上层套管鞋（或本层套管水泥返高处）、井口。推荐的二类井封井结构见图2。
井口封固段
套管鞋封固段
产层
8.288.9 产层封固段
2..8.3.
a)裸眼完成井
3 Q/SH 0653-2015
3
井口封固段
套管鞋封固段
产层
饼 858.9.95
.8.8.8.
.
产层封固段
b)套管完成井
井口封固段
产层
套管鞋封固段
2
L1
38.58.9.
8.8.8.85
产层封固段
c)尾管完成井
图2 二类井封井结构
5. 1. 3三类井封井结构
三类井除按照二类井封固井段外，应对射孔孔眼进行挤水泥作业，推荐的三类井封井结构见图3。
