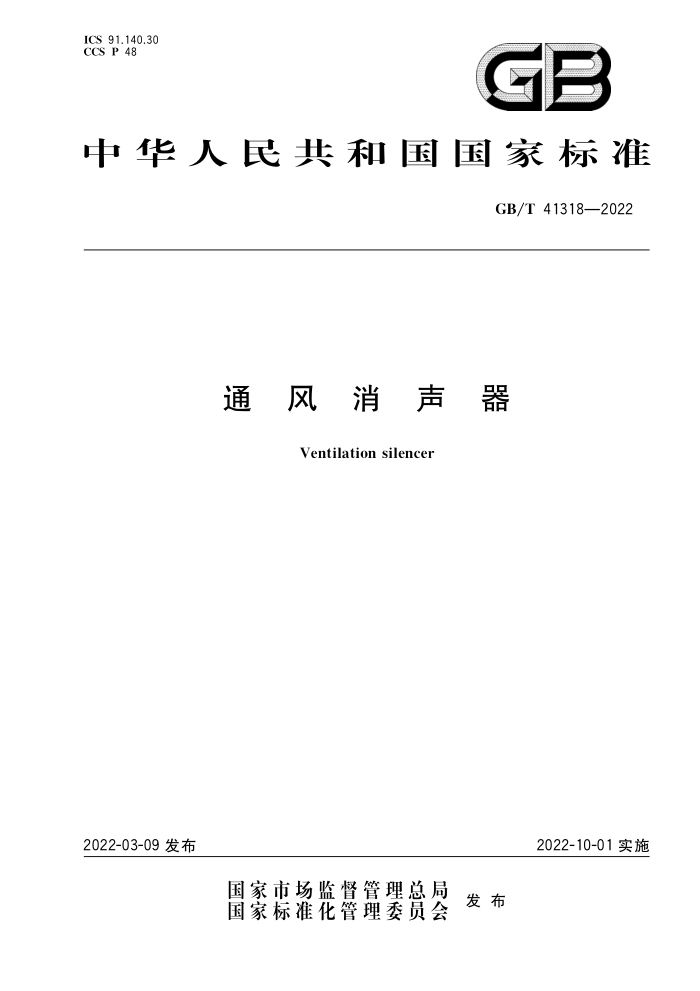

ICS 91.140.30
CCs P 48
GB
中华人民共和国国家标准
GB/T413182022
通风消声器
Ventilation silencer
2022-10-01实施
2022-03-09发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41318—2022
目 次
前言
范围 2 规范性引用文件 3 术语和定义
1
分类与标记 L 一般要求
4
6
要求 7 试验方法 8 检验规则·
h
11
13 14 16 18 20 22
标志、包装、运输和贮存附录A（资料性） 通风消声器三种A计权插人损失计算方法和结果对比附录B（资料性） 通风消声器构造形式示例附录C（规范性） 通风消声器单位面积漏风量试验方法附录D（规范性） 通风消声器耐高温性能试验方法
9 GB/T 41318—2022
前言
本文件按照GB/T1.12020《标准化工作导则 厂第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由中华人民共和国住房和城乡建设部提出本文件由全国暖通空调及净化设备标准化技术委员会（SAC/TC143)）归口。 本文件起草单位：中国建筑科学研究院有限公司、深圳中雅机电实业有限公司、建科环能科技有限
公司、广东省建筑科学研究院集团股份有限公司、北京市劳动保护科学研究所、国家空调设备质量监督检验中心、北京绿创声学工程股份有限公司、清华大学、中机中联工程有限公司、西安建筑科技大学、中国科学院声学研究所北海研究站、湖南大学、上海新华净环保工程有限公司、山东格瑞德集团有限公司、 德州隆达空调设备有限公司、北京方讯达声学设备有限公司、北京玉丰弘立空调设备有限公司、江苏华东正大空调设备有限公司、正升环境科技股份有限公司、江苏凯尔空调设备制造有限公司、靖江市灸烊通风设备有限公司、深圳洛赛声学技术有限公司、江苏风神空调集团股份有限公司、四川海岩声学科技有限公司、欧文斯科宁（中国）投资有限公司、广西万翔工程质量检测有限公司。
本文件主要起草人：闫国军、方庆川、徐春、周荃、户文成、林杰、吴伟斌、蒋昭旭、薛小艳、杨芳乙、 刘庆、赵丹、李安桂、王高沂、田真、苏宏兵、王志军、尹志朋、张玉麟、王继成、郑春霞、张晓杰、王超、缪栋、 刘韬、黄健、周远波、张智、游义红、江涛、赵启元、杨强、麦慧婷、张昌佳、李力克、吴绍忠、刘青云、万明。
1 GB/T41318—2022
通风消声器
1范围
本文件规定了通风消声器的分类与标记、一般要求、要求、试验方法、检验规则、标志、包装、运输和贮存。
本文件适用于通风与空调系统工程中配套使用的各类阻性和抗性消声器的生产和检验，不适用于消声弯头、消声静压箱和排气放空消声器
2规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2518连续热镀锌和锌合金镀层钢板及钢带 GB/T2624（所有部分）用安装在圆形截面管道中的差压装置测量满管流体流量 GB/T3947声学名词术语 GB/T9978.1一2008建筑构件耐火试验方法第1部分：通用要求 GB15930—2007建筑通风和排烟系统用防火阀门 GB/T20431声学 消声器噪声控制指南 GB/T25516—2010 声学管道消声器和风道末端单元的实验室测量方法插入损失、气流噪声
和全压损失
GB/T32379—2015 矿物棉及其制品甲醛释放量的测定 GB50243—2016 通风与空调工程施工质量验收规范 QB/T2443钢卷尺
术语和定义
3
GB/T3947界定的以及下列术语和定义适用于本文件。
3.1
通风消声器 ventilationsilencer 设置在通风与空调系统中，既允许气流通过，又能有效抑制噪声沿气流通道传播的装置。
3.2
阻性消声器 dissipative silencer;absorptive silencer 利用阻性吸声材料吸收声能的通风消声器注：在本文件中，阻抗复合式消声器性能指标要求与阻性消声器一致，不单独分类
3.3
抗性消声器 reactive silencer 不采用阻性吸声材料，通过管道截面突变或在消声器内部设共振吸声构造，利用声波的反射及共振
等原理，阻碍声能传播的通风消声器
1 GB/T413182022
注：在本文件中，微穿孔板消声器性能指标要求与阻性消声器一致，不单独分类
3.4
管式消声器liningduct silencer 在气流管道内壁加衬吸声材料或吸声构造，形状呈管状的通风消声器。
3.5
片式消声器 splitter silencer 在风管内设置一定数量的平直消声片，形成多个并排的平直形气流消声通道的通风消声器，
3.6
折板式消声器 silencer with bend shape splitters 气流通道呈折板形的通风消声器。
3.7
阵列式消声器 array silencer 由多个消声单元在通风截面上按照阵列方式排列组成的通风消声器。
3.8
插入损失 insertionloss D; 测试管道中安装通风消声器前后，在消声器下游测量的声功率级差值注1：按GB/T25516一2010进行测量，得到的通风消声器插入损失等于它的传声损失，注2：单位为分贝（dB)。 ［来源：GB/T25516—2010,3.1,有修改］
3.9
白噪声whitenoise 用固定频带宽度测量时，频谱连续并且均匀的噪声。
3.10
粉红噪声pinknoise 用正比于频率的频带宽度测量时，频谱连续并且均匀的噪声。
3.11
红噪声 red noise,Brown noise 用正比于频率的频带宽度测量时，各等比带宽所含能量与频率成反比的噪声。 注：红噪声又称布朗噪声。
3.12
A计权插入损失A-weightedinsertionloss DA 在指定噪声源频谱前提下，用测量频率范围内各频带插入损失，计算得到的插人损失单值评价量。 注1：当噪声源声功率频谱分别指定为白噪声频谱、粉红噪声频谱、红噪声频谱时，计算得到的A计权插入损失分
别称为白噪声A计权插人损失Da.wlite、粉红噪声A计权插入损失DA.pink、红噪声A计权插入损失DA.red。附录A中给出了根据通风消声器测量得到的倍频带或1/3倍频带插人损失，计算得到白噪声A计权插入损失 Da.wlie、粉红噪声A计权插人损失DA.pink、红噪声A计权插入损失Dared的方法和计算结果对比
注2：需要注意的是，通风消声器的A计权插入损失与噪声源的声功率频谱密切相关，不同频率特性的声源，计算
得到的A计权插人损失会有相当大的差别。在实际工程中，当实际使用声源的声功率频谱已知时，采用已知的声源声功率频谱，由测量得到的倍频带插入损失或1/3倍频带插入损失，参考附录A的计算方法，将实际使用声源的声功率频谱代替相应假定声源频谱参考值，可计算得到实际声源的A计权插人损失。
注3：本文件中，采用粉红噪声A计权插入损失DA.1 作为通风消声器插入损失的评价参数注4：单位为分贝（dB)。 2
