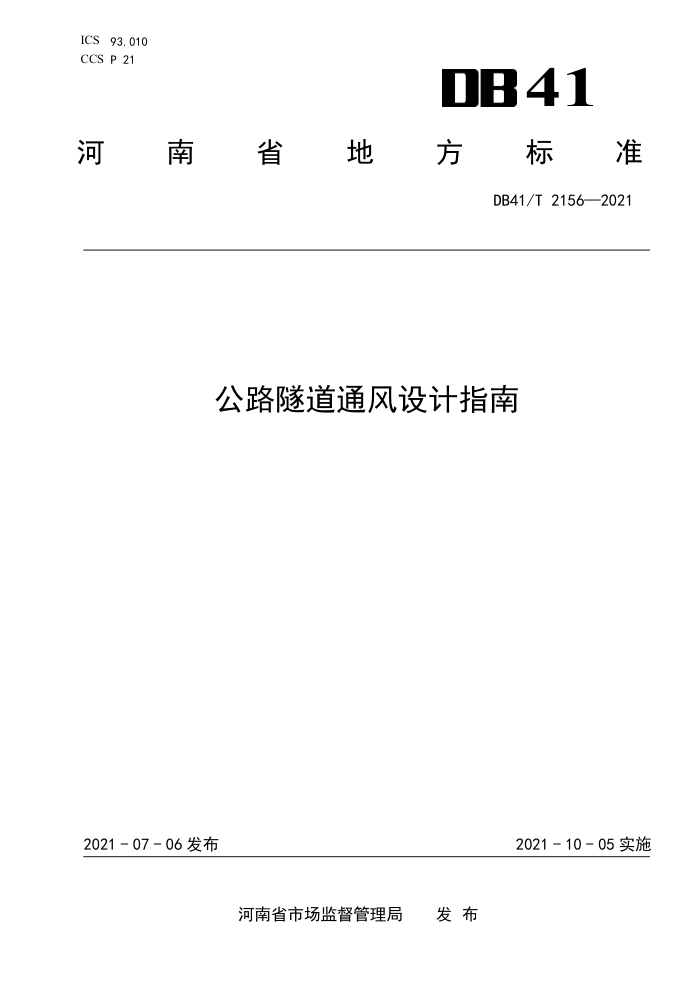

ICS 93.010 CCS P 21
DB41
河南省地 國方标准
DB41/T 2156—2021
公路隧道通风设计指南
2021-07-06发布
2021－10-05实施
河南省市场监督管理局 发布 DB41/T2156—2021
目 次
前言范围
II
1
规范性引用文件 3 术语和定义
2
通风设计规划与调查通风方式
N
5 6 通风标准及设计风量 1 8 风机房 9 风机选型与布置
通风计算
cO
11 13 14 16
10 通风系统结构设计 11 通风控制及火灾防排烟 DB41/T2156—2021
前創言
本文件按照GB/T1.1一2020《标准化工作导则 则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件由河南省交通运输厅提出并归口。 本文件起草单位：河南省尧栾西高速公路建设有限公司、河南省交通规划设计研究院股份有限公司、
长安大学。
本文件主要起草人：刘东旭、李国伟、白雅伟、付大喜、王永东、李志鹏、高晓培、韩艳红、翟彦发、郑培信、胡晓伟、郭炎伟、肖亚冲、郭菲菲、曹家丕、何志伟、李磊、张良、于庆、唐果、梁佳林覃桢杰、化思豪。
II DB41/T2156—2021
公路隧道通风设计指南
1范围
本文件确立了公路隧道通风设计的术语和定义、规划与调查、通风方式、通风标准及设计风量、通风计算、风机房、风机选型与布置、通风系统结构设计、通风控制及火灾防排烟等内容
本文件适用于各等级公路山岭隧道的通风设计。
规范性引用文件
/
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGBO1公路工程技术标准 JTG/TD70/2-02公路隧道通风设计细则
3术语和定义
3
下列术语和定义适用于本文件。
3. 1
一氧化碳浓度隧道单位体积被污染空气中含有一氧化碳（CO）的体积，用体积浓度计量。
3. 2
烟尘浓度烟尘对空气的污染程度，通过测定污染空气中100m距离的烟尘光线透过率来确定，表示洞内能见
度的指标。 3. 3
需风量按保证隧道安全运营要求的环境指标，根据隧道条件计算确定需要的新鲜空气量。
3. 4
设计风量以计算得到的隧道需风量为基础，在满足运营要求而配置风机后达到的通风量。
3. 5
设计风速根据设计风量计算得到的空气在隧道内沿隧道轴向流动的速度。
3. 6
风压分为静压、动压、全压。作用于各个方向上压强相等的空气压力称为静压；空气以某一速度流动时
所产生的压力称为动压；任意测点处静压和动压之和称为全压。本指南所提及静压和全压是指隧道或风机的相对静压和相对全压。 3. 7
1
