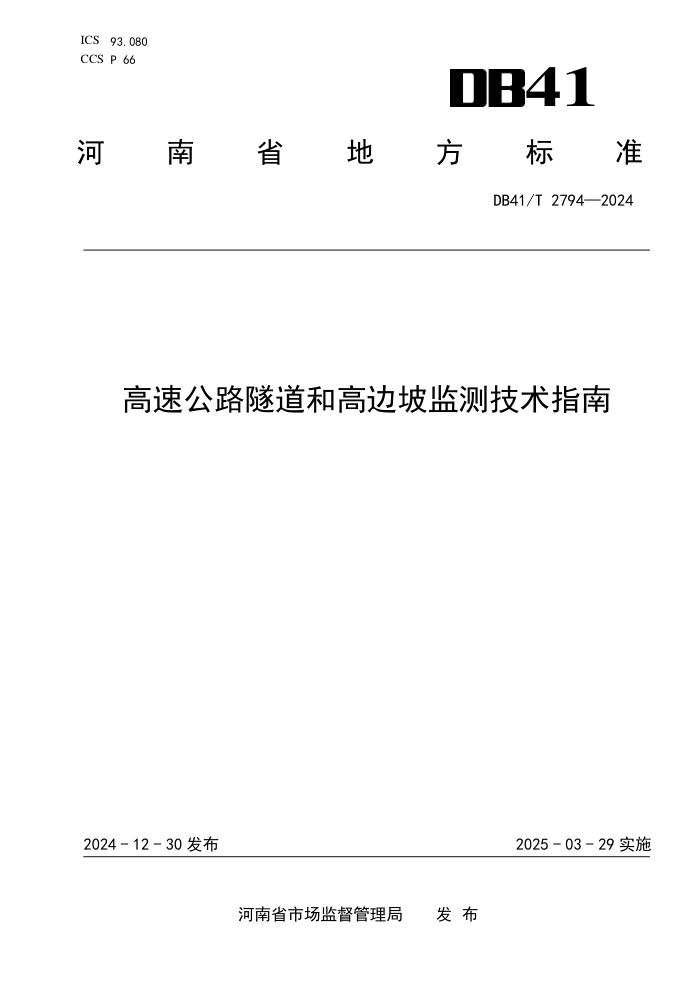

ICS 93.080
CCS P 66 41
河
南 省 地 方 标 准
DB41/T 2794—2024
高速公路隧道和高边坡监测技术指南
2024 - 12 - 30 发布
2025 - 03 - 29 实施
河南省市场监督管理局 发 布
DB41/T 2794—2024
目
次
前言 ................................................................................. II
1 范围 ............................................................................... 1
2 规范性引用文件 ..................................................................... 1
3 术语和定义 ......................................................................... 1
4 基本要求 ........................................................................... 1
5 监测等级 ........................................................................... 2
6 监测内容 ........................................................................... 4
7 监测技术要求 ....................................................................... 6
8 监测系统 ........................................................................... 9
9 数据管理 .......................................................................... 10
10 数据分析与应用 ................................................................... 11
附录 A（规范性） 隧道结构监测数据字典定义 ............................................ 14
附录 B（资料性） 高边坡监测数据字典定义 .............................................. 16
附录 C（资料性） 隧道结构监测测点编码规则 ............................................ 20
附录 D（资料性） 高边坡监测测点编码规则 .............................................. 21
附录 E（资料性） 实时数据传输协议 .................................................... 23
参考文献 ............................................................................. 25
I
DB41/T 2794—2024
前
言
本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定
起草。
本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。
本文件由河南省交通运输厅提出并归口。
本文件起草单位：郑州大学、河南省高速公路联网管理中心、河南高速公路试验检测有限公司、河
南省中工设计研究院集团股份有限公司。
本文件主要起草人：束景晓、张建龙、范永亮、杨博、靳海霞、侯坤、樊祥磊、侯明业、郑莉、崔
小艳、梁柯峰、毛海臻、徐青杰、傅磊、王韶鹏、史岩、李俊、韩少坤、张沙、曹雪芹、黄亚飞、石帅
锋、高申通、高磊、张召明、周卓、郑晨、陈明明、徐可、刘书含、郭盈、刘环、王震。
II
DB41/T 2794—2024
高速公路隧道和高边坡监测技术指南
1 范围
本文件规定了高速公路隧道结构和高边坡监测的基本要求、监测等级、监测内容、监测技术要求、
监测系统、数据管理、数据分析与应用等内容。
本文件适用于在役高速公路的隧道结构和高边坡监测工作。普通干线公路可参考使用。
2 规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，
仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本
文件。
GB/T 2260 中华人民共和国行政区划代码
GB/T 22239 信息安全技术 网络安全等级保护基本要求
GB/T 25070 信息安全技术 网络安全等级保护安全设计技术要求
GB/T 32630 非结构化数据管理系统技术要求
GB 50026 工程测量标准
GB 50843 建筑边坡工程鉴定与加固技术规范
JT/T 1020 交通运输信息系统数据字典编制规范
JTG H12 公路隧道养护技术规范
DB41/T 2136 高速公路基础设施数据库编目编码规则
交通运输部办公厅.自然灾害综合风险公路承灾体普查技术指南.2021
3 术语和定义
下列术语和定义适用于本文件。
3.1
高边坡
土质边坡高度大于20 m，岩质边坡高度大于30 m的人工高边坡。
3.2
隧道结构监测区段
沿隧道行车方向划分的具有一定代表性，能够反映隧道土建结构技术状况变化的连续监测范围。
3.3
自然斜坡比拟坡
高边坡所在地的极限稳定坡、稳定坡或高边坡所在自然坡的坡度。
4 基本要求
4.1
高速公路隧道和高边坡符合下列条件之一时，宜开展监测：
a) 存在衬砌裂缝、渗漏水、空鼓等结构性病害需要进行跟踪监测的隧道；
1
DB41/T 2794—2024
b) 按《自然灾害综合风险公路承灾体普查技术指南》评价为一、二级风险点的高边坡；
c) 有其它特殊监测要求的隧道或高边坡。
4.2
采用的监测仪器设备宜适应环境条件、便于维护。
4.3
监测系统宜实时展示监测结果，并能与外部系统互联互通、数据共享。
4.4
监测技术自主可控、先进可靠、经济适用，鼓励采用新技术和新设备。
5 监测等级
5.1
隧道结构监测等级
5.1.1 根据土建结构技术状况评定等级、不良地质合理划定隧道结构监测区段。
5.1.2 隧道结构监测等级根据监测区段的土建结构技术状况评定等级、地质条件等因素，按表 1 确定。
表1 隧道结构监测等级
不良地质地段 监测区段土建结构技术状况评定等级
1类 2类 3类 4类
无 — 三级 二级 一级
有 三级 三级 二级 一级
注1：不良地质地段指隧道穿越的大中型断裂带、岩溶发育区、强膨胀性围岩或高水压、严重偏压的地质路段。 注2：监测区段的土建结构技术状况评定等级，按JTG H12的相关规定取监测区段内的最大值。
5.2
高边坡监测等级
5.2.1 高边坡监测等级根据高边坡安全等级和周边环境风险等级，按表 2 确定。
表2 高边坡监测等级
监测等级 安全等级 周边环境风险等级
一级 一级 一级、二级、三级
二级 一级
二级 二级 二级、三级
三级 一级
三级 三级 二级、三级
5.2.2 高边坡安全等级根据高边坡类型、高度及地质条件复杂程度等因素，按表 3 确定。
表3 高边坡安全等级
高边坡类型 高度/m 地质条件复杂程度 安全等级
路堑高边坡 岩质高边坡 H≥40 复杂、一般、简单 一级
路堑高边坡 岩质高边坡 30≤H＜40 复杂 一级
一般 二级
简单 三级
2
DB41/T 2794—2024
表3 高边坡安全等级（续）
高边坡类型 高度/m 地质条件复杂程度 安全等级
路堑高边坡 土质高边坡 H≥30 复杂、一般、简单 一级
20≤H＜30 复杂 一级
一般 二级
简单 三级
路堤高边坡 H≥20 — 一级
注： 位于膨胀土、黄土、软土等特殊岩土路段的公路高边坡，安全等级提高一级。
5.2.3 路堑高边坡、路堤高边坡的地质条件复杂程度根据地形坡比、地层岩性、水文地质及地质灾害
发育程度等因素，按表 4、表 5 确定。
表4 路堑高边坡地质条件复杂程度
地质要素 地质条件复杂程度
复杂 一般 简单
地形坡比 高边坡超过所在自然斜坡比拟 坡△α≥10° 高边坡超过所在自然斜坡比拟坡 5°≤△α＜10° 高边坡超过所在自然斜坡比拟坡 △α＜5°
地层岩性 坡脚以上地层岩性为残积土、全 风化基岩、易滑及软弱地层 坡脚以上地层岩性为强风化基岩 坡脚以上地层岩性为中风化、弱 风化基岩
坡体结构 坡体中存在顺坡向缓倾结构面 或组合体 坡体中存在其它方向结构面，且贯 通和发育 坡体中存在其它方向结构面，不 贯通，不发育
水文地质 高边坡中下部 0.5H 范围内有地 下水出露 高边坡中上部 0.5H～0.75H 范围 内有地下水出露 高边坡上部 0.75H～1.0H 范围内 有地下水出露
地质灾害 高边坡所在区域泥石流、崩塌、 滑坡等地质灾害多发 高边坡所在区域泥石流、崩塌、滑 坡等地质灾害偶发 高边坡所在区域泥石流、崩塌、 滑坡等地质灾害很少
注1：H为高边坡高度。 注2：高边坡所在区域过去10年内最大日降雨量或一次连续降雨量大于100 mm，地质条件复杂程度提高一级。
表5 路堤高边坡地质条件复杂程度
地质要素 地质条件复杂程度
复杂 一般 简单
地形坡比 路堤高边坡基底斜坡自然坡度 α≥20° 路堤高边坡基底斜坡自然坡度 10°≤α＜20° 路堤高边坡基底斜坡自然坡度 α＜10°
地层岩性 压缩层深度范围内存在厚度大 于 3 m 的软弱土、暗滨(塘)分布 压缩层深度范围内存在软弱土 压缩层深度范围内土性较好，无 暗滨(塘)分布
水文地质 邻近 1.5H 水平距离范围内存在 有水力联系的江(河)分布、渗透 性较大的微承压水或承压水 离江(河)边大于 1.5H 水平距离， 并无水力联系 水文地质条件简单
3
DB41/T 2794—2024
表5 路堤高边坡地质条件复杂程度（续）
地质要素 地质条件复杂程度
复杂 一般 简单
地质灾害 高边坡所在区域岩溶塌陷、采空 区塌陷等地质灾害多发 高边坡所在区域岩溶塌陷、采空区 塌陷等地质灾害偶发 高边坡所在区域岩溶塌陷、采空 区塌陷等地质灾害很少
注1：H为高边坡高度。 注2：地质条件复杂程度的判别要素中有二项（含二项）以上，最先符合该等级标准者，即可定为该等级。
5.2.4 高速公路高边坡周边环境风险等级按表 6 确定。
表6 周边环境风险等级
周边环境风险等级 周边环境条件
一级 在坡顶开挖线以外 1.0H、路基下方 1.5H 范围内有建筑物、道路、地下埋藏物（燃气管道、 输油管线等）、高压电塔、历史文物、水体等重要设施
二级 在坡顶开挖线以外 1.5H、路基下方 2.0H 范围内有建筑物、道路、地下埋藏物（燃气管道、 输油管线等）、高压电塔、历史文物、水体等重要设施
三级 建（构）筑物设施位于上述范围以外
注： H为高边坡高度。
6 监测内容
6.1
一般要求
6.1.1 监测内容的确定宜符合下列原则：
a) 4.1 a)规定的隧道根据隧道结构监测等级、既有病害类型和成因等确定监测内容；
b) 4.1 b)规定的高边坡根据监测等级、风险处治情况、岩性等确定监测内容；
c) 4.1 c)规定的隧道和高边坡根据监测应用目标确定监测内容。
6.1.2 监测内容分为应测项目、宜测项目、可测项目，应测为正常情况下应进行的监测项目，宜测为
有条件时进行的监测项目，可测为可进行的监测项目。
6.2
隧道结构监测
6.2.1 隧道结构监测包括裂缝监测、渗漏水监测和路面隆沉监测等，宜满足表 7 的要求。
表7 隧道结构监测要求
监测等级 监测内容
一级 （1）同时开展病害特征、结构变形、受力以及围岩或周边环境监测； （2）病害的关键参数及结构变形、受力等监测内容实施自动化监测
二级 （1）病害特征、结构变形、受力监测为主，围岩或周边环境监测为辅； （2）采用专业监测设备，重要监测内容（如病害特征、结构变形等）实施自动化监测
三级 （1）病害特征监测为主，结构变形、受力监测为辅； （2）人工监测为主
6.2.2 裂缝监测符合表 8 的要求。
4
DB41/T 2794—2024
表8 裂缝监测
监测内容 监测等级
一级 二级 三级
裂缝位置、方向、长度、宽度，错台位置、错台量 应测 应测 宜测
周边位移 应测 应测 宜测
拱顶下沉 应测 应测 宜测
衬砌应力 宜测 宜测 可测
6.2.3 隧道结构渗漏水监测符合表 9 的要求。
表9 渗漏水监测
监测内容 裂缝成因 监测等级
一级 二级 三级
渗漏水位置、面积、水量、浑浊状态、pH值 — 宜测 宜测 宜测
水质 渗漏水引起衬砌材质劣化、钢筋 腐蚀或出现溶蚀物 应测 应测 应测
周边位移 岩溶发育区、富水破碎带 应测 宜测 可测
拱顶下沉 应测 宜测 可测
衬砌应力 应测 宜测 可测
6.2.4 路面隆沉监测符合表 10 的要求。
表10 路面隆沉监测
监测内容 路面隆沉成因 监测等级
一级 二级 三级
路面隆沉 膨胀性围岩、冻胀力、高水压等 应测 应测 应测
周边位移 应测 宜测 可测
墙脚沉降 应测 宜测 可测
6.3
高边坡监测
6.3.1 高边坡监测项目包含变形监测、应力监测、地下水监测、雨量监测和影像监测。
6.3.2 高边坡监测内容可根据高边坡变形发展趋势及周边环境变化情况动态调整。当高边坡监测范围
内有重要建（构）筑物，且破坏后果严重时，宜加强监测。
6.3.3 路堑高边坡、路堤高边坡监测内容分别符合表 11、表 12 的要求，可根据特定需求选择监测内
容。
表11 路堑高边坡监测内容
监测项目 监测内容

变形监测 地表水平位移、垂直位移
监测等级
一级 二级 三级
应测 应测 应测
5
DB41/T 2794—2024
表11 路堑高边坡监测内容（续）
监测项目 监测内容 监测等级
一级 二级 三级
变形监测 支护结构水平、垂直位移 应测 应测 应测
深部水平位移 宜测 可测 可测
地表裂缝 应测 应测 应测
应力监测 土压力/地应力 宜测 宜测 可测
支护结构应力 宜测 宜测 可测
锚杆（索）应力 宜测 宜测 可测
孔隙水压力 宜测 宜测 可测
地下水监测 地下水位 应测 宜测 可测
雨量监测 降雨量 应测 宜测 可测
影像监测 图像与视频 应测 应测 应测
表12 路堤高边坡监测内容
监测项目 监测内容 监测等级
一级 二级 三级
变形监测 地表水平、垂直位移 应测 应测 应测
支护结构水平、垂直位移 应测 应测 应测
深部水平位移 宜测 可测 可测
深部垂直位移 宜测 可测 可测
地表裂缝 应测 应测 应测
应力监测 土压力 应测 宜测 可测
孔隙水压力 宜测 可测 可测
支护结构应力 宜测 可测 可测
地下水监测 地下水位 应测 宜测 可测
雨量监测 降雨量 应测 宜测 可测
影像监测 图像与视频 应测 应测 应测
7 监测技术要求
7.1
一般要求
7.1.1 隧道结构和高边坡监测的方法、精度及频率根据监测等级、监测项目确定。
7.1.2 监测设备选型宜与监测内容、测点布设和系统集成的要求相适配，可选用自校准或可原位校准
的产品和技术。
7.1.3 测点埋设牢固可靠、标识清晰，易损坏测点可加设保护装置。
7.2 隧道结构监测
6
DB41/T 2794—2024
7.2.1 根据土建结构病害、不良地质合理确定监测范围和断面间距，并符合下列要求：
a) 监测范围覆盖土建结构病害、不良地质地段，并沿隧道轴线向两端各延伸 1～3 倍隧道洞宽；
b) 一级监测断面间距 5 m～10 m，二、三级监测断面间距 10 m～50 m；
c) 同一隧道结构监测区段，监测断面不宜少于 2 个。
7.2.2 裂缝监测符合以下要求：
a) 监测前对裂缝统一编号；
b) 采用自动化数据采集仪器进行监测，或采用成像设备进行摄影量测；
c) 宽度监测测点布置在裂缝最宽处。
7.2.3 周边位移监测符合以下要求：
a) 采用激光测距仪、成像设备等进行自动化监测；
b) 监测测点布置在拱顶、两侧墙脚。
7.2.4 拱顶下沉监测符合以下要求：
a) 采用测量机器人进行自动化监测；
b) 监测断面与周边位移布置在同一断面，测点布置在拱顶轴线附近；
c) 大断面隧道适当增加测点。
7.2.5 墙脚沉降监测符合以下要求：
a) 采用测量机器人、静力水准仪等进行自动化监测；
b) 测点在两侧墙脚对称布置。
7.2.6 衬砌应力监测符合以下要求：
a) 采用表面应变计监测；
b) 测点布置在拱顶、拱腰、墙脚等部位；
c) 监测数据进行温度修正。
7.2.7 路面隆沉监测符合以下要求：
a) 采用水准仪、全站仪或测量机器人进行监测；
b) 测点布置在路面隆沉最大处及两侧。
7.2.8 错台监测符合以下规定：
a) 采用位移计、测缝计等自动化监测设备；
b) 测点布置在错台量最大处。
7.2.9 渗漏水监测符合以下规定：
a) 渗水量监测采用容积法、流速法；
b) 渗漏水 pH 值监测采用 pH 试纸或 pH 测定仪测定；
c) 水质监测采用气相色谱仪、浊度计等测定。
7.2.10 监测项目的数据精度和采样频率不低于表 13 的要求。汛期或监测数据超出设定的预警阈值时，
适当调整数据上传频率。
表13 隧道结构监测数据精度和采样频率
监测项目 精度要求 采样频率
裂缝宽度 0.1 mm 1次/30 min
裂缝长度 10 mm 1次/30 min
周边位移 0.5 mm 1次/30 min
拱顶下沉 0.5 mm 1次/30 min
墙脚沉降 0.5 mm 1次/30 min
7
DB41/T 2794—2024
表13 隧道结构监测数据精度和采样频率（续）
监测项目 精度要求 采样频率
衬砌应力 0.0l MPa 1次/30 min
路面隆沉 0.5 mm 1次/30 min
错台 0.1 mm 1次/30 min
渗水量 0.5% FS 1次/30 min
7.3
高边坡监测
7.3.1 根据周边环境、地质条件、监测需求等综合确定高边坡监测的范围，覆盖高边坡坡面区域和坡
面外围一定区域。
7.3.2 变形监测符合以下要求：
a) 地表位移监测采用 GNSS、智能全站仪，当监测范围较大且监测精度要求不高时，可采用三维
激光扫描、合成孔径雷达干涉测量（InSAR）等技术；
b) 地表裂缝监测采用拉绳式位移计、裂缝计等设备；
c) 深部位移监测采用固定式测斜仪、单点沉降计、分层沉降仪等设备；
d) 变形测量精度符合 GB 50026 的有关规定；
e) 测点位置布设综合考虑高边坡监测等级、高边坡规模及现场条件等，按表 14 确定。
表14 变形监测点布设要求
监测方法分类 监测等级
一级 二级 三级
控制性监测线 ≥3 条，线间距≤50 m ≥1 条，线间距≤100 m 视具体情况布置，线间距≤150 m
每条监测线的变形 监测点 监测点水平间距 20 m～ 30 m，且不少于 5 个 监测点水平间距 30 m～40 m， 且不少于 4 个 监测点水平间距不大于 40 m～50 m， 且不少于 2 个
每条控制性监测线 深部变形监测点 监测点间距不大于 30 m， 且不少于 2 点 监测点间距不大于 30 m，且不 少于 2 点 视具体情况布置，点间距不宜大于 60 m
7.3.3 应力监测符合以下要求：
a) 土压力监测采用土压力计(盒)、光纤光栅土压力传感器等设备，测点布设在每层土中部；
b) 支护结构应力监测采用应力计或应变计等设备，测点布设在支挡结构设计计算弯矩最大处；
c) 锚杆（索）应力监测采用钢筋应力计、锚索测力计测定，测点数量不宜少于锚杆（索）总数
的 5%，且不少于 3 根；
d) 孔隙水压力监测采用钢弦式孔隙水压力计、压阻式孔隙水压力计等，测点在水压力变化影响
深度范围内按土层分布情况布设；
e) 监测设备量程不低于设计值的 2 倍，精度不低于 0.5%FS，分辨率不低于 0.2%FS。
7.3.4 地下水位监测符合以下要求：
a) 选用投入式水位计，可采用水位自动记录仪；
b) 测点与深部变形监测点同点布设，高边坡水文地质条件复杂处测点适当加密；
c) 观测精度误差不超过±5 mm。
7.3.5 降雨量监测符合以下要求：
a) 选用自记雨量计、遥测雨量器或自动预报雨量器等仪器设备；
b) 测点布设在高边坡外围地势较高、相对开阔位置；
8
DB41/T 2794—2024
c) 测量误差不大于±4%，精度宜不小于 0.2 mm。
7.3.6 影像监测符合以下要求：
a) 监测设备主要包括网络摄像机、云台/支架、防护罩等；
b) 布设在正对高边坡主滑方向，相对安全、稳固且能清晰拍摄整体高边坡的位置；
c) 摄像机的宽动态能力大于 100 dB，标清图像分辨率≥704×576，图像分辨率≥1280×720；彩
色、黑白模式的最低照度分别≤0.1 Lx、0.01 Lx。
7.3.7 监测项目采样频率根据高边坡监测应用分析要求和功能要求自行设定，宜符合下列规定：
a) 自动化监测设备的数据采样频率不低于 1 次/10 min；
b) 数据上传频率根据高边坡监测等级区别设置：一级、二级、三级分别不低于 1 次/h、1 次/2 h、
1 次/4 h；
c) 当出现监测数据变化较大或者速率加快、支挡结构出现开裂、暴雨或长时间连续降雨、其他
影响高边坡及周边环境安全的异常情况时，宜提高监测数据上传频率，不低于 1 次/30 min，
直至监测数据稳定。
8 监测系统
8.1
一般要求
8.1.1 监测系统由系统硬件、系统软件及配套工程等构成，如图 1 所示。
监测系统

系统硬件

系统软件

配套工程





图1 监测系统构成
8.1.2 系统宜按省级、部级监测平台的数据交互与共享要求预留传输接口。
8.1.3 系统按照 GB/T 22239、GB/T 25070 的相关规定，进行系统等保定级、备案、建设、测评。
8.2
系统设计
8.2.1 系统设计宜包括下列主要内容:
a) 系统总体设计，主要包括设计依据、架构组成、功能作用等；
b) 系统详细设计，主要包括：
1) 监测内容和测点布设；
2) 监测方法，传感器选型、数据采集、传输、存储管理方案；
9
DB41/T 2794—2024
3) 监测设备安装方案；
4) 系统供电、接地、防雷、防护、预留预埋方案；
5) 软件功能设计、性能要求和开发部署方案；
6) 数据应用，报警、数据分析及状态评估方案。
c) 系统与主体结构、数据中心、防雷接地、交通工程及沿线附属设施等工程界面的划分与衔接。
8.2.2 系统设计宜给出传感设备环境适应性、量程、分辨力、精度、灵敏度等技术指标要求。
8.2.3 数据采集与传输设备选型设计宜综合考虑环境适应性、技术先进性、稳定可靠性给出技术指标。
8.2.4 数据处理与管理软件宜具有数据解析、数据清洗、特征值提取、存储管理等功能。
8.3
系统实施
8.3.1 系统实施包含硬件设备安装与测试、软件开发与测试及软硬件联合调试三部分。
8.3.2 系统软件开发包含软件功能实现、软件测试、软件部署以及与系统硬件的联合调试。
8.3.3 系统软件功能完好率 100%，数据完好率≥95%。
8.4
系统试运行及验收
8.4.1 系统交付前宜进行不少于 3 个月的试运行，试运行期内开展系统使用培训、功能完善、设备基
准值校正、监测预警阈值设定等工作。
8.4.2 系统试运行期结束后,开展系统验收，包括硬件验收、软件验收和资料验收三部分：
a) 硬件验收包括进场设备材料的数量、规格型号、技术参数等与合同文件、设计文件的一致性
检查，传感器设备安装位置正确性检查等。
b) 软件验收包含数据采集与传输软件、数据处理与管理软件、用户界面软件功能等完整性和一
致性检查。
c) 资料验收主要检查合同、施工过程资料等文档的齐全性、规范性和一致性。
9 数据管理
9.1
一般要求
9.1.1 数据管理包含数据分类、数据编码、数据预处理、数据存储、数据交互与共享、数据安全等。
9.1.2 监测系统数据管理具备存储展示、搜索查询、报表生成等功能，能够实现数据的完整性、准确
性、一致性、时效性、可访问性。
9.2
数据分类
9.2.1 监测数据宜定义数据字典，隧道结构、高边坡监测数据字典分别见附录 A、附录 B。
9.2.2 隧道结构监测数据分类包括隧道基本信息（表 A.1）、隧道车行通道结构信息（表 A.2）、隧道
横洞结构信息（表 A.3）、应急事件及应急处置数据（表 A.4）等。
9.2.3 高边坡监测数据分类包括高边坡基本信息（表 B.1）、监测点基本信息（表 B.2）、传感器基本
信息（表 B.3）、实时监测数据（表 B.4）、特征值统计数据（表 B.5）、超限报警数据（表 B.6）、视
频监控信息（表 B.7）、特殊事件信息（表 B.8）等。
9.3
数据编码
9.3.1 隧道结构监测数据编码
9.3.1.1 隧道编码结构宜符合 JT/T 1020、DB41/T 2136 要求。
10
DB41/T 2794—2024
9.3.1.2 隧道结构监测项目编号和监测测点编码详见附录 C。
9.3.2 高边坡监测数据编码
9.3.2.1 高边坡编码按“路线编号+县级行政区划代码+B+三位数字+L(R)”组成。
9.3.2.2 高边坡监测测点编号由“高边坡编码-监测项简称-测点编号”组成，测点编号命名规则详见
附录 D。
9.4
数据预处理
9.4.1 数据采集设备内置的数据预处理功能宜与传感器的分辨力、精度、抗电磁干扰等性能相匹配。
9.4.2 监测系统能够通过可视化界面远程进行数据处理参数设置。
9.4.3 对图像、音频、视频及文本非结构数据特征抽取宜符合 GB/T 32630 的相关规定。
9.5
数据存储
9.5.1 根据数据重要程度、使用频率和数据量大小，对数据进行分级分类存储管理。
9.5.2 监测系统在线存储空间满足原始数据存储≥3 年、处理后的特征数据存储≥5 年的容量要求，超
过时限的数据可转存至离线存储介质上，也可考虑云存储方式。采用云储存方式的，宜考虑服务期届满
后的数据迁移问题，确保满足应用要求。
9.5.3 离线存储的监测数据宜永久保存，以便查找追溯。
9.5.4 视频数据存储方式采用循环更新存储方式，普通视频存储宜≥30 d，突发事件视频宜进行转移
备份并永久保存。
9.6
数据交互与共享
9.6.1 监测系统具备与外部系统进行数据交互与共享功能，数据传输协议见附录 E。
9.6.2 监测系统与外部系统数据交互方式采用数据交换接口、中间存储介质或数据库同步等方式。
9.6.3 数据交互宜采取权限验证和安全管理措施，数据通过互联网传输时进行传输加密和身份认证。
9.7
数据安全
9.7.1 数据安全包含数据完整性、数据加密、数据访问权限控制。
9.7.2 数据完整性包含数据传输完整性和数据存储完整性，数据传输完整性宜符合 GB/T 37025 的相关
规定，数据存储完整性宜采用封装签名、测试字验证、引用约束等方式，并提供非完整数据的解决措施。
9.7.3 对监测系统敏感字段或业务数据宜加密存储。
9.7.4 通过互联网传输监测数据时，宜根据管理要求进行加密传输，加密过程使用国家密码管理部门
批准使用的算法。
9.7.5 监测系统具备数据访问权限控制功能，能够对用户访问权限进行分级管理。
10 数据分析与应用
10.1
一般要求
10.1.1.1 数据分析与应用围绕隧道或高边坡安全与耐久，采用统计分析、相关性分析等数据分析方法
定期对隧道结构或高边坡进行状态评估及诊断，支撑养护管理科学决策。
10.1.1.2 监测数据分析结合养护管理类信息化系统的数据开展。监测数据应用包括但不限于监测预警、
车辆通行管控、养护对策制定等。
11
DB41/T 2794—2024
10.2
数据分析
10.2.1.1 监测资料及时进行编录、整理、统计分析。监测数据进行可靠性检验和误差分析，保证数据
的可靠性和完整性。
10.2.1.2 宜对隧道结构、高边坡监测周期数据进行同比和环比分析，获取数据变化规律，判断病害发
展趋势，提出相应对策建议。
10.3
监测预警
10.3.1 隧道结构监测预警
10.3.1.1 隧道结构监测系统宜根据各项监测数据的历史变化情况，对可能发生的安全风险进行预测。
10.3.1.2 监测预警阈值的设定满足隧道结构安全及运行养护等相关要求。
10.3.1.3 宜对隧道结构异常变化情况进行分级预警。预警等级分为四级，并符合表 15 的要求。
表15 隧道结构监测预警等级划分
预警等级 颜色标示 风险描述
一级 红色 隧道结构出现严重破坏且发展迅速，已危及行人、行车安全
二级 橙色 隧道结构出现严重破损且发展较快，已影响行人、行车安全
三级 黄色 隧道结构出现中等破损并发展缓慢，可能会影响行人、行车安全
四级 蓝色 隧道结构出现轻微破损，现阶段趋于稳定，对交通安全不会有影响
10.3.2 高边坡监测预警
10.3.2.1 高边坡监测预警宜以位移监测资料为主，采用定性与定量预测相结合，选择合适的预测模型
和方法进行预测。
10.3.2.2 高边坡监测预警阈值根据高边坡类型、变形特征、发展趋势、危害对象及已有的同类工程成
熟经验等合理确定。
10.3.2.3 预警级别分为四级，各级颜色标示及风险程度等级按表 16 划分。
表16 高边坡监测预警级别划分
预警级别 颜色标示 风险程度等级
一级 红色 灾害发生的可能性很大，各种临灾前兆特征显著，在数小时或数天内大规模发生的概率很大
二级 橙色 灾害发生的可能性大，有一定的宏观前兆特征，在几天内或数周内大规模发生的概率大
三级 黄色 灾害发生的可能性较大，有明显的变形特征，在数周内或数月内大规模发生的概率较大
四级 蓝色 灾害发生的可能性小，有一定的变形特征，年内发生地质灾害的可能性不大
注1：监测数据显示的宏观及临灾前兆更加明显，短期内大规模发生的概率及灾害风险进一步增大，经专家认定后， 可以提高预警级别。 注2：灾害风险降低，发生概率变小，临灾前兆监测趋缓，经专家认定后，可以降低预警等级或解除预警。
10.3.2.4 监测预警预报内容包括高边坡名称、预警项目、测点编号、当前监测状态及分析结果、预警
时间、预警级别等。
10.3.2.5 存在下列条件之一的情况，宜启动报警。
a) 高边坡岩土体连续三次变形加速度大于零时；
12
