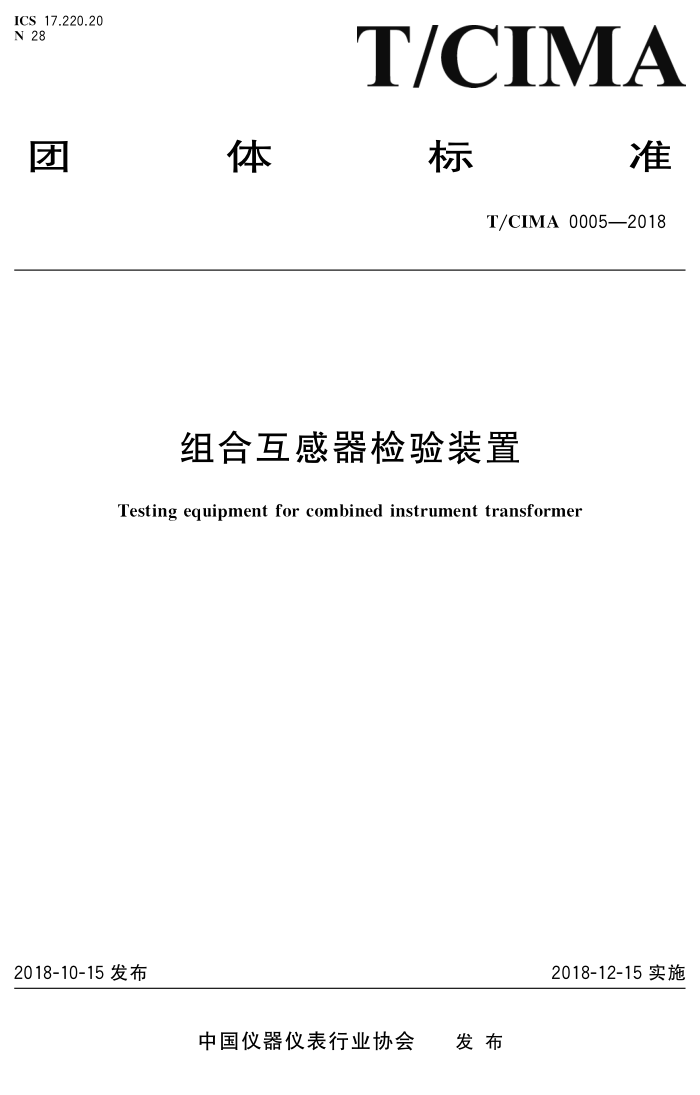

ICS 17.220.20 N 28
T/CIMA
体
标
准
团
T/CIMA 0005—2018
组合互感器检验装置
Testing equipment for combined instrument transformer
2018-10-15 发布
2018-12-15实施
发布
中国仪器仪表行业协会 T/CIMA 0005—2018
目 次
前言
范围 2 规范性引用文件 3 术语和定义
电气参数标准值 4.1 检验装置准确度等级 4.2 额定一次电压标准值 4.3 额定二次电压标准值 4.4 额定一次电流标准值 4.5 额定二次电流标准值 4.6 额定频率 5 技术要求 5.1 工作环境及电源要求 5.2 通用要求
4
5.3 计量性能要求试验方法 6.1 试验条件 6.2 机械结构和主要设备检查 6.3 绝缘试验 6.4 监视与显示功能检查 6.5 安全防护功能检查 6.6 源的输出检查 6.7 负荷箱负荷 6.8 常用功能 6.9 计量性能试验检验规则 7.1 检验分类 7.2 出厂检验 7.3 型式检验标志、包装、运输与贮存 8.1 标志· 8.2 包装· 8.3运输与贮存附录A（资料性附录） 检验装置检测原理框图附录B（资料性附录） 高压下标准电流互感器泄漏电流附加误差测量
6
8
1 (
10
10
13 T/CIMA 00052018
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由中国仪器仪表行业协会电工仪器仪表分会提出。 本标准由中国仪器仪表行业协会归口。 本标准起草单位：国网江西省电力有限公司电力科学研究院、哈尔滨电工仪表研究所有限公司、国
网湖北省电力有限公司电力科学研究院、深圳市科陆电子科技股份有限公司、国网四川省电力公司计量中心、国网浙江省电力有限公司电力科学研究院、南京丹迪克电力仪表有限公司、深圳市江机实业有限公司、深圳市星龙科技股份有限公司、黑龙江省电工仪器仪表工程技术研究中心有限公司、哈尔滨电工仪器仪表生产力促进中心、许继集团有限公司、中国电力科学研究院有限公司、广东电网有限责任公司计量中心。
本标准主要起草人：李敏、靳绍平、申莉、刘献成、章登清、艾兵、顾红波、李宏伟、王丹春、孙世杰、 徐新生、许灵洁、陈、郭鹏、廖汉鑫、陈钢、王乙童、单鹏、刘明、周帆、王睿晗、刘伟鹏、朱凯、甘依依、 王宏博、于雷、郑鹏飞、李佳燚、宋强。
Ⅲ T/CIMA 0005—2018
组合互感器检验装置
1范围
本标准规定了组合互感器检验装置（以下简称检验装置）的术语和定义，电气参数标准值，技术要
求，试验方法，检验规则和标志、包装、运输与贮存要求。
本标准适用于检验35kV及以下的测量用三相和单相组合互感器的检验装置。 本标准不适用于电子式组合互感器检验装置。
2夫 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB4793.1—2007 测量、控制和试验室用电气设备的安全要求第1部分通用要求（IEC61010
1:2001,IDT)
GB/T11150—2001 电能表检验装置（IEC60736：1982，NEQ） GB/T13384—2008 机电产品包装通用技术条件 GB/T16927.1—2011 高电压试验技术第1部分：一般定义及试验要求（IEC60060-1：2010
MOD)
GB/T20840.1—2010 互感器 第1部分：通用技术要求（IEC61869-1：2007，MOD） GB/T20840.2—2014 互感器 第2部分：电流互感器的补充技术要求（IEC61869-2：2012
MOD)
GB/T20840.3—2013 互感器 第3部分：电磁式电压互感器的补充技术要求（IEC61869-3： 2011,M0D)
GB/T20840.4—2015 互感器 第4部分：组合互感器的补充技术要求（1EC61869-4：2013， MOD)
JJF1264—2010 互感器负荷箱校准规范 JJG124—2005 电流表、电压表、功率表及电阻表 JJG169—2010 互感器校验仪 JJG313—2010 测量用电流互感器 JJG314—2010 测量用电压互感器 JJG1021—2007F 电力互感器
3术语和定义
GB/T11150—2001、GB/T20840.1—2010、GB/T20840.2—2014、GB/T20840.3—2013、 GB/T20840.4一2015界定的以及下列术语和定义适用于本文件。 3.1
组合互感器combinedinstrumenttransformer 由电流互感器和电压互感器组合成一体的互感器。
1 T/CIMA 0005—2018
3.2
组合互感器检验装置testingequipmentforcombinedinstrumenttransformer 用于检验组合互感器计量性能的装置。 注：通常由源、标准器、互感器校验仪、负荷箱及监视与测量仪器等组成
3.3
源source 产生频率、相位和幅值可调的电压、电流且有一定负载能力的装置。
4F 电气参数标准值
4.1检验装置准确度等级
检验装置准确度等级为：0.05级、0.02级和0.01级注：其他准确度等级可由制造商和采购方另行商定。
4.2额定一次电压标准值
额定一次电压标准值为：6（6//3）kV，10（10/V3）kV，20（20//3）kV，35（35//3）kV。 注：有下标线者为优先值。
4.3额定二次电压标准值
额定二次电压标准值为：100V、100/V3V。 4.4额定一次电流标准值
额定一次电流标准值（每相）为：10A，12.5A，15A，20A，25A，30A，40A，50A，60A，75A及其十进制倍数或小数。
注1：有下标线者为优先值注2：用户可从上述量程中进行选择，如需其他量程，订货时与制造厂协商解决
，
4.5额定二次电流标准值
额定二次电流标准值为：1A和5A。
4.6额定频率
额定频率为50Hz。
5# 技术要求
5.1工作环境及电源要求
5.1.1工作环境
温度为10℃～35℃；相对湿度小于85%；海拔高度不超过2000m。 注：海拔超过2000m的地区，检验装置相关技术指标，可与制造厂协商解决。
5.1.2电源要求
电压：AC220V士22V；频率：50Hz士0.2Hz；电源波形应为正弦波，其波形失真度系数不应大
2 T/CIMA 0005—2018
于5%。 5.2通用要求 5.2.1机械结构 5.2.1.1检验装置的结构符合GB4793.1一2007中1.4.1的规定，不应引起任何危险，所有部件应牢固，易受腐蚀的部件应采取保护措施，不应因环境而受损，导电外壳和底座应可靠接地。 5.2.1.2高压端子应有清晰易见的标志，其中三相电压一次端子用A、B、C、（N)来标识，低压二次端子用a、b、c、n来标识；电流接线端子标志符合GB/T20840.2一2014中6.13的规定。电击接地保护符号用PE来标识，工作接地符号用“”来标识。
5.2.2主要设备
检验装置中标准互感器及配套使用的校验仪、负荷箱应具备有效期内的检定（或校准）证书，并保证检验装置的计量性能应满足5.3.1和5.3.2的规定。检验装置按照表1进行设备配置，检测原理可参照附录A进行设计。
表1检验装置中主要设备配置
检验装置准确度等级 0.05级 0.02级 0.01级注1：S级对应S级标准电流互感器注2：高压标准电流互感器在设计时，应采取屏蔽措施，减小高压泄漏电流对误差的影响。
标准互感器准确度等级
互感器校验仪准确度等级
电压负荷箱准确度等级
电流负荷箱准确度等级
监视仪表准确度等级
0.05(S)级及以上 0.02(S)级及以上 0.01(S)级及以上
1级及以上
1.5级
2级及以上
3级及以上
5.2.3绝缘 5.2.3.1检验装置应有接地端子，升流器、升压器等配套设备也应有接地端子，金属外壳与接地端子应可靠连接。 5.2.3.2在5.1.1的工作环境下，检验装置的绝缘电阻应满足以下要求：
a）i 高压标准电流互感器及其配套升流装置的二次回路对地绝缘电阻不应小于20M2； b）标准电压互感器及其配套升压装置的二次回路对地绝缘电阻不应小于20MQ c） 标准电流互感器及其配套升流装置的各绕组之间和绕组对地的绝缘电阻不应小于
10M2/kV;
d）标准电压互感器及其配套升压装置的各绕组之间和绕组对地的绝缘电阻不应小于
10M2/kV
5.2.3.3在5.1.1的工作环境下，检验装置应能承受表2规定的试验电压，试验过程中应无击穿或闪络等放电现象产生。
3 T/CIMA0005—2018
表2交流耐受电压
试验电压 1.8 U. 1.8 U. 2 kV 2 kV 2 kV 注：U。为检验装置的额定一次电压标准值。当检验装置有多个额定一次电压标准值的组合时，U。为最大额定
试验电压的施加点
高压输出端子对其他端子及地三相高压输出端子之间源、标准表及其他参比电压超过40V的连接端子对地源、标准表及其他参比电压超过40V的连接线路中的任意两路的端子之间其他电气上不连接的各线路的端子之间
一次电压标准值。
5.2.4监视与显示
检验装置配套的监视仪表（包括内置或虚拟仪表）应与检验装置的测量范围相适应，应能显示四位有效数字，准确度不低于1.5级。
5.2.5安全防护
检验装置应具有电压（电流）调节器非零位闭锁保护功能、电压互感器检验回路短路保护功能、电流互感器检验回路过流保护功能及试验错接线报警功能。 5.2.6源的输出 5.2.6.1输出范围
检验装置的电压输出范围为：检验装置所配置标准电压互感器额定最小一次电压量程的20%～最大一次电压量程的120%。
检验装置的电流输出范围为：检验装置所配置的一般标准电流互感器额定最小一次电流量程的 5%最大一次电流量程的120%。
对检验装置所配置的S级标准电流互感器为相应的1%～120%。 注1：需要检验规定电压因数为1.9倍的电压互感器时，检验装置的输出范围在订货时提出与制造厂协商解决注2：需要测量电流互感器磁饱和裕度误差的检验装置，输出范围上限调整为相应的150%。 注3：如需其他输出范围（某些特定情况下，要求检验装置的最大输出电流达到被检互感器额定电流的200%），订
货时与制造厂协商解决，
5.2.6.2大电流导线
在检验装置升流回路中使用的大电流导线应为铜材，要求截面的每平方毫米通过电流不超过3A。 额定一次电流达到1000A时，大电流导线截面积不应小于300mm。 5.2.6.3调节细度
在规定的输出范围内，电压（电流)应平稳、连续的从最小值调到最大值。检验装置的调节细度（以与各量程的上限相比的调节不连续量的百分数表示）不应大于检验装置电压（电流）量程的0.1%。
5.2.6.4对称度
检验装置应能输出对称的三相电压，实际输出的对称度不应大于士1%。电压相位差对称度不应大于±2°
4
