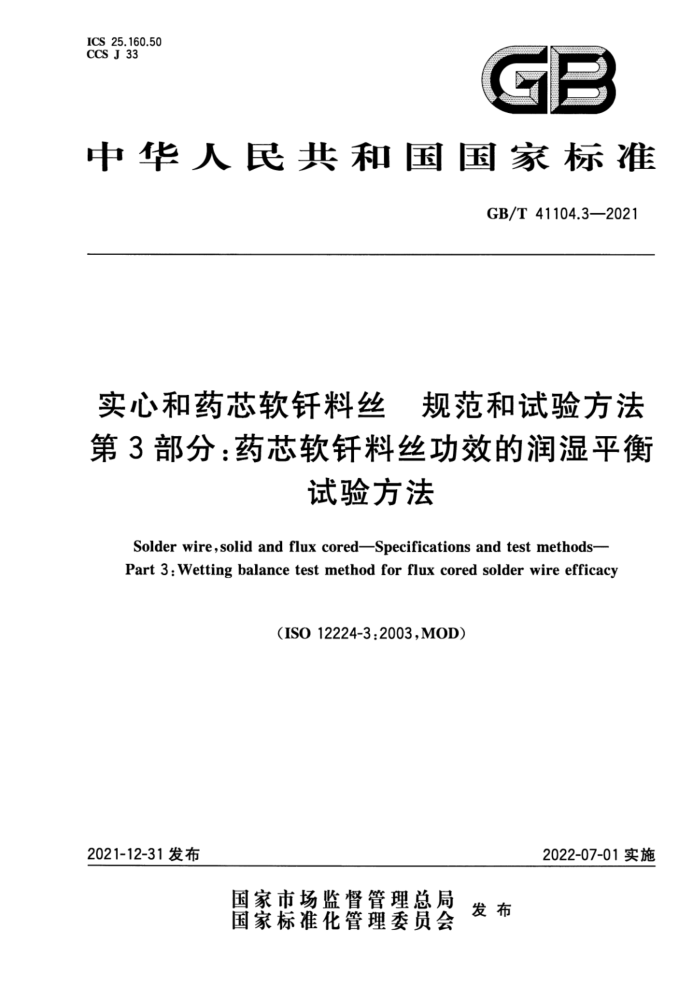

ICS 25.160.50 CCS J 33
7 F
中华人民共和国国家标准
GB/T41104.3—2021
实心和药芯软钎料丝 规范和试验方法第3部分：药芯软钎料丝功效的润湿平衡
试验方法
Solder wire,solid and flux coredSpecifications and test methods- Part 3: Wetting balance test method for flux cored solder wire efficacy
(IS0 12224-3:2003,MOD)
2021-12-31发布
2022-07-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T41104.3—2021
目 次
前言引言 1 范围 2 规范性引用文件 3 术语和定义 4 原理 5 试剂 6 仪器和材料
试验步骤 8 试验数据描述 9 试验数据处理 10 试验报告· 附录A（资料性） 本文件与ISO12224-3：2003相比的结构变化情况附录B（规范性） 润湿平衡试验系统的技术要求参考文献
7
10 GB/T41104.3—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。
本文件是GB/T41104《实心和药芯软钎料丝 规范和试验方法》的第3部分，GB/T41104已经发布了以下部分：
-第1部分：分类和性能要求；一第2部分：钎剂含量的测定；第3部分：药芯软钎料丝功效的润湿平衡试验方法。 本文件修改采用ISO12224-3：2003《实心和药芯软钎料丝规范和试验方法第3部分：药芯软钎
料丝功效的润湿平衡试验方法》。
本文件与ISO12224-3：2003相比在结构上有较多调整，附录A列出了本文件与ISO12224-3：2003 的章条编号对照一览表。
本文件与ISO12224-3：2003的技术性差异及其原因如下：
关于规范性引用文件，本文件做了具有技术性差异的调整，以适应我国的技术条件，调整的情况集中反映在第2章“规范性引用文件”中，具体调整如下： ·用等同采用国际标准的GB/T2423.32一2008代替IEC60068-2-54（见6.2）； ·增加引用了GB/T686（见5.1）； ·增加引用了HG/T5344（见5.2）； ·删除了引用的国际标准ISO9454-1； ·删除了引用的国际标准ISO9455-16：1998 增加了“附录B（规范性）润湿平衡试验系统的技术要求”，便于标准的应用。
本文件做了下列编辑性修改：
一增加了参考文献。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由全国焊接标准化技术委员会（SAC/TC55)提出并归口。 本文件起草单位：哈尔滨焊接研究院有限公司、深圳市亿铖达工业有限公司、深圳市唯特偶新材料
股份有限公司、浙江亚通焊材有限公司、哈尔滨工业大学、云南锡业锡材有限公司、华北水利水电大学、 中车青岛四方机车车辆股份有限公司、郑州机械研究所有限公司。
本文件主要起草人：何鹏、徐金华、李维俊、张玲玲、吕晓春、秦俊虎、王星星、姜春鹏、董显、孙晓梅、 苏金花。
I GB/T41104.32021
引言
实心和药芯软钎料丝作为软钎焊过程中的基础材料，其对软钎焊接头的质量具有决定性的影响。 我国正在实施的强基工程、国家科技重大专项“核心电子器件、高端通用芯片及基础软件产品专项”和 “超大规模集成电路制造装备与成套工艺专项”中的核心电子器件、高端芯片及集成电路成套工艺等技术研发中，实心和药芯软钎料丝是关键的基础材料，其产品和试验方法标准制定具有重要意义。
我国从2001年起已陆续颁布实施了《锡铅钎料》《无铅钎料》《软钎剂分类与性能要求》以及《软钎料试验方法》等配套实施的标准，实心和药芯软钎料丝作为软钎料中的重要产品，对环境、对焊点的可靠性以及应用非常关键。GB/T41104《实心和药芯软钎料丝规范和试验方法》是软钎料丝的通用性产品和试验方法标准，拟由以下部分构成。
一第1部分：分类和性能要求；
第2部分：钎剂含量的测定；第3部分：药芯软钎料丝功效的润湿平衡试验方法。
本文件作为实心和药芯软钎料丝的试验方法标准，采用润湿平衡方法测定了药芯软钎料丝的功效该方法具有操作简单、适用性强、结果准确可靠等优点，目前已成为药芯软钎料丝产品中一种重要的检测手段。
II GB/T41104.3—2021
实心和药芯软钎料丝规范和试验方法第3部分：药芯软钎料丝功效的润湿平衡
试验方法
1范围
本文件规定了测定药芯软钎料丝功效的润湿平衡试验方法，包括原理、试剂、仪器和材料、试验步骤、试验数据描述、试验数据处理、试验报告等。
本文件适用于GB/T3131规定的锡铅钎料合金、GB/T20422规定的无铅钎料合金的药芯软钎料丝。
2 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T686化学试剂 J丙酮(GB/T686—2008，ISO6353-2：1983,NEQ） GB/T2423.32--2008电工电子产品环境试验第2部分：试验方法试验Ta：润湿称量法可焊
性(IEC60068-2-54：2006,IDT)
HG/T5344化学试剂 2-丁酮(甲基乙基酮）
3术语和定义
本文件没有需要界定的术语和定义。
4 4原理
将铜试件与药芯软钎料丝试样同时浸入熔融的软钎料浴中，对铜试件和药芯软钎料丝中释放出的软钎剂进行试验。根据阿基米德原理，铜试件受到浮力和软钎料、软针剂及试样界面间不同的表面张力作用。记录润湿力与时间的变化数据，计算润湿角6、润湿速度和全部的润湿性能，以测定药芯软钎料丝的功效。
5试剂
5.1丙酮
符合GB/T686要求的分析纯试剂。 5.2甲基乙基酮
符合HG/T5344要求的分析纯试剂。
1 GB/T 41104.3—2021
6 仪器和材料
6.1软钎料浴
盛有能达到试验温度的软钎料合金（见图1和7.3）。
e
标引序号说明：
待测药芯软钎料丝； 2- 一绝缘件； 3 一药芯软钎料丝夹；
； 7- 控温软钎料浴； 8-- 润湿平衡仪器槽；
6
1
SAR铜试件夹； 5 -SAR铜试件；
回流待测的无钎剂软钎料丝获得的合金。
9
4-
图1 药芯软钎料丝润湿性能测量仪器
6.2 润湿平衡试验系统
润湿平衡试验系统的结构如GB/T2423.32一2008中5.1所描述，其技术要求应符合附录B的规定。 6.3不锈钢埚
符合图1和图2要求的不锈钢埚。
2 GB/T41104.3—2021
单位为毫米
：尺寸根据软钎料浴或润湿平衡仪器确定。
图2埚示意图
6.4附属装置
用于固定待测药芯软钎料丝的装置，符合图3的尺寸要求。
单位为毫米
15'±2*
15°±2*
2±0.5
标引序号说明： 1-待测药芯软钎料丝；
-SAR铜试件夹； 3—SAR铜试件。 *(tanl15°×22.5)mm=6mm。 甘埚中熔融钎料合金的液面。
2
图3试验前铜试件和待测药芯软钎料丝的相对位置示意图
6.5硫化工艺法(SAR)处理铜试件
尺寸如下所示：
宽度：铜试件宽度为10mm士0.1mm；长度：根据试验设备选择，通常为15mm30mm；厚度0.1mm±0.02mm或0.3mm±0.05mm。
3 GB/T41104.3—2021
6.6吸水纸或无绒布
试件清洗过程中使用。 6.7非金属耐热刮刀
试验前用于清理针料浴表面。
7试验步骤
7.1硫化工艺法
铜试件的硫化工艺法由供需双方协商确定。 7.2校准
按照制造商的说明书要求校准仪器。 7.3准备 7.3.1润湿平衡试验系统（6.2)中仪器槽的温度推荐为药芯软钎料合金液相线温度以上50℃士3℃，也可根据试验目的确定。将埚（6.3)放人软钎料浴（6.1)中，以保持有充足的热量传递到中的熔融合金。 7.3.2在中装满与药芯软钎料丝相同成分的合金，当合金完全熔化时，调整熔融合金的液面高度至埚的边沿。使用刮刀（6.7)去除熔融合金表面的浮渣。 7.3.3制备两个药芯软钎料丝试样，每个试样的长度不小于20cm，用蘸有丙酮（5.1）或甲基乙基酮 (5.2)的吸水纸或无绒布（6.6)擦拭干净。 7.3.4将干净的软钎料丝安装在图3中的软钎料丝夹（6.4)上。 7.4测量 7.4.1 试验前，调整熔融合金的液面高度至埚的边沿。使用刮刀（6.7)去除熔融合金表面的浮渣。 7.4.2调节两个药芯软钎料丝试样的位置，使其端部刚接触到中的熔融合金液面，固定试样的位置（见图3）。 7.4.3将铜试件(6.5)安装在SAR铜试件夹上，测试仪器（6.2)调零。 7.4.4开启记录装置（6.2），将SAR铜试件和两个药芯软钎料丝试样以20mm/s士5mm/s速度浸人熔融合金中，浸人深度为3mm士0.2mm（见图4)，试验过程要求控制时间为10s士1s。 7.4.5如果没有自动关停装置，则在铜试件移出熔融合金液面后停止记录。 7.4.6按照上述试验步骤，重复进行10次测量，计算10次试验数据的平均值。 ICS 25.160.50 CCS J 33
