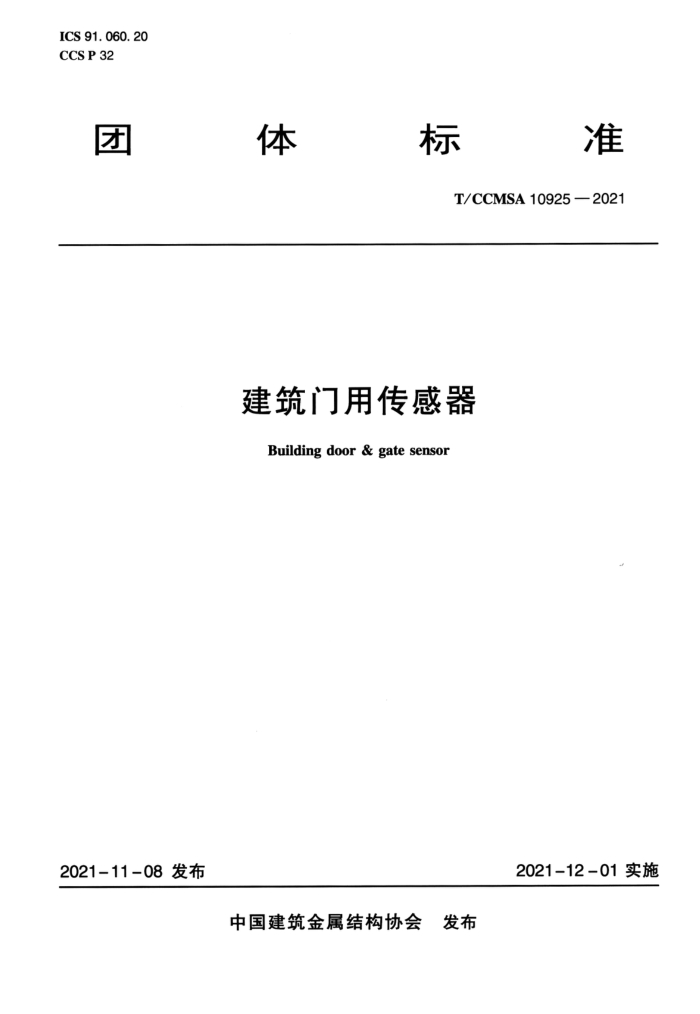

ICS 91.060. 20 CCS P 32
准
团
体
标
T/CCMSA10925—2021
建筑门用传感器 Building door & gate sensor
2021-12-01实施
2021-11-08发布
中国建筑金属结构协会 发布 T/CCMSA10925—2021
目 次
前言范围
1
1
2 规范性引用文件 3 术语和定义 4 分类与标记 5 通用要求
++
要求试验方法
6 7 8 检验规则 9标识、包装、运输、贮存附录A（资料性）危险区域范围示意
++
10 1 T/CCMSA10925—2021
前言
本文件依照《标准化工作导则第1部分：标准化文件的结构和起草规则》GB/T1.1一2020、《团体标准化第1部分：良好行为指南》GB/T20004.1-一2016、《团体标准化第2部分：良好行为评价指南》GB/T20004.2一2018编写的有关要求，以及《中国建筑金属结构协会团体标准管理办法（试行）》（中建金协【2017】19号）的相关规定制定。
本文件由中国建筑金属结构协会团体标准管理中心归口管理。 本文件编制的技术依托为中国建筑金属结构协会团体标准专家委员会。 本文件在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内标准，并在广泛
征求意见的基础上，最后经审查定稿，
本文件由中国建筑金属结构协会自动门电动门分会负责具体技术内容的解释。执行中如有意见或建议，请寄送中国建筑金属结构协会自动门电动门分会（地址：北京市海淀区车公庄西路乙8号203室，邮编：100044)。
本文件负责起草单位：比业电子（北京）有限公司、苏州比尔保策肖佰电子科技有限公司、江苏德普尔门控科技有限公司。
本文件参加起草单位：天津杰泰高科传感技术有限公司、海达门控有限公司、宁波多泰自动门有限公司、苏州UL美华认证有限公司、河北沃美诺自动化科技有限公司。
本文件主要起草人员：王忠、刘新敏、刘冀湘、徐靖、张圣祥、薛越荣、杨国元、吴晓华、王涛、 田新跃。
本文件主要审查人员：班广生、范玉玲、刘会涛、陈一飞、魏承榜、周根忠、齐坤坤。 本文件为首次发布。
I T/CCMSA10925—2021
建筑门用传感器
1范围
本文件规定了建筑门用传感器（以下简称“传感器”）的分类、要求、试验方法、检验规则等。 本文件适用于工业与民用建筑门、围墙门及闸机用传感器。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该注日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T4208一2017外壳防护等级（IP代码） GB/T5080.7设备可靠性试验恒定失效率假设下的失效率与平均无故障时间的验证试验方案 GB7247.1一2012激光产品的安全第1部分：设备分类、要求 GB/T7665—2005传感器通用术语 GB8702电磁环境控制限值 GB/T10125人造气氛腐蚀试验 盐雾试验 GB/T16855.1—2018 机械安全控制系统安全相关部件第1部分：设计通则 GB/T17454.2—2017 机械安全 压敏保护装置第2部分：压敏边和压敏棒的设计和试验通则 GB/T17626.2—2018 3 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T17626.3—2016 6电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4—2018电磁兼容 试验和测量技术电快速瞬变脉冲群抗扰度试验 GB/T17626.5——2019 9电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T17626.6--2017 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度试验 GB/T19436.1—2013 机械电气安全电敏保护设备第1部分：一般要求和试验 GB/T24344工业机械电气设备耐压试验规范 GB/T32088—2015 汽车非金属部件及材料氙灯加速老化试验方法 GB/T34616—2017人行自动门通用技术要求 JG305一2011人行自动门安全要求 JG/T310—2011人行自动门用传感器 QC/T639汽车用橡胶密封条 SJ/T11363电子信息产品中有毒有害物质的限量要求
3术语和定义
JG/T310一2011和GB/T7665一2005中界定的以及下列术语定义适用于本文件，
3.1
传感器 sensor 感应器
1 T/CCMSA10925—2021
能感受被检测的人或物体并按照一定的规律转换成电气信号的器件或装置。（来源：GB/T34616一 2017，3.2) 3. 2
安全传感器 safetysensor 检测危险区域内存在的人或物体，向控制装置发出电气信号的传感器（危险区域参见附录A）。
3.3
地磁传感器 magneticloopsensor 能够感知地磁线圈上金属物体引起的磁场变化，并向控制装置发出电气信号的传感器。
3. 4
手感应传感器handsensingsensor 能在设定的范围内感应到手或物体靠近，并向控制装置发出电气信号的传感器。
3. 5
存在持续时间presencedurationtime 存在传感器可持续检测人或物体存在状态的时间。（来源：JG/T310一2011，3.6）
3. 6
响应时间 responsetime 从人或物体进入检测区域起到开始输出信号时的时间。（来源：JG/T310一2011，3.7）
3. 7
可检测速度detectionspeed 对于运动传感器感应区域内可以被检测到的物体的移动速度。（来源：JG/T310一2011，3.8）
3.8
盲区uncoverzone 被测物体在检测范围内变化而不引起响应的区域。（来源：GB/T7665一2005，3.5.1.88，有修改）
3. 9
平均无故障工作时间meantimebetweenfailure 产品或系统在两相邻故障间隔期内正确工作时间的平均值。
3. 10
动作次数 actionnumber 在压敏类传感器的有效敏感区，施加驱动力后能有效输出检测信号的次数
2
