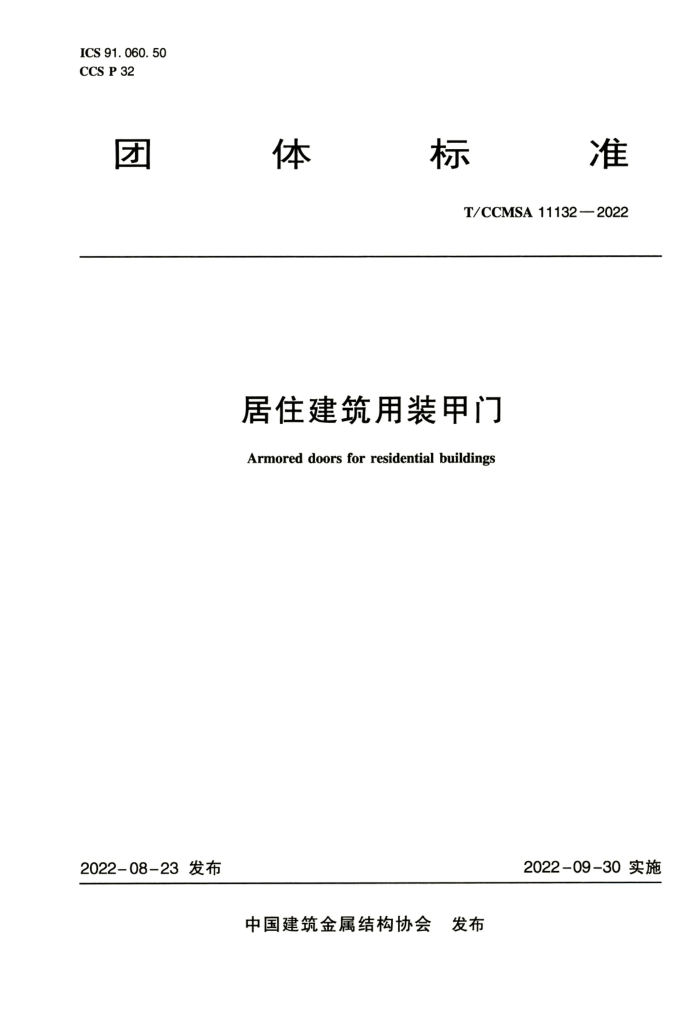

ICS 91. 060. 50 CCS P 32
准
体
标
团
T/CCMSA11132—2022
居住建筑用装甲门 Armored doors for residential buildings
2022-09-30实施
2022-08-23发布
中国建筑金属结构协会 发布 T/CCMSA 11132—2022
次
目
前言 1 范围 2 规范性引用文件 3 术语和定义
.
.
4 分类和标记 5 通用要求 6 要求
..
试验方法 8 检验规则标识、包装、运输和贮存
7
11
12 14 15
9
附录A（资料性）装甲门门扇截面基本结构示意图附录B（资料性）常用材料标准
. T/CCMSA11132—2022
前言
本文件依照《标准化工作导则第1部分：标准化文件的结构和起草规则》GB/T1.1一2020、《团体标准化第1部分：良好行为指南》GB/T20004.1一2016、《团体标准化第2部分：良好行为评价指南》GB/T20004.2一2018编写的有关要求，以及《中国建筑金属结构协会团体标准管理办法（试行）》（中建金协【2017】19号）的相关规定制定。
本文件由中国建筑金属结构协会团体标准管理中心归口管理。 本文件编制的技术依托为中国建筑金属结构协会团体标准专家委员会。 本文件在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内标准，并在广泛
征求意见的基础上，最后经审查定稿。
本文件由中国建筑金属结构协会钢木门窗委员会负责具体技术内容的解释。执行中如有意见或建议，请寄送中国建筑金属结构协会钢木门窗委员会（地址：北京市海淀区车公庄西路乙8号203室，邮编：100044。
本文件负责起草单位：浙江金和美工贸有限公司、公安部安全与警用电子产品质量检测中心。 本文件参加起草单位：苏州市富尔达科技股份有限公司、浙江富新工贸有限公司、中国建筑设计研
究院有限公司、浙江方圆检测集团股份有限公司、王力安防科技股份有限公司、梦天家居集团股份有限公司、高密市海珠门业有限公司、永康市壹墅工贸有限公司、山东凸凹金属制品有限公司、步阳集团有限公司、新多集团有限公司、浙江金大门业有限公司、浙江新世纪机械制造有限公司、浙江省永康市公安局巡特警大队。
本文件主要起草人：邱日祥、卢华升、程洁、栾祎、朱力克、应霓、姜中天、陈佳、支崇铮、余静渊、单大明、王凤文、王军、颜渭东、林海、吴文华、张东升、郑晓飞、张益高。
本文件主要审查人员：顾泰昌、张喜臣、周根忠、张大朋、倪晓波。 本文件为首次发布。
I T/CCMSA11132—2022
居住建筑用装甲门
1范围
本文件规定了居住建筑用装甲门的分类、标记、要求、试验方法、检验规则、包装、标志、运输和贮存。 本文件适用于居住建筑用平开式人户装甲门的生产和检验。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T3280 不锈钢冷轨钢板和钢带 GB/T4237 不锈钢热轧钢板和钢带 GB/T5237.1铝合金建筑型材 第1部分：基材 GB/T5823 建筑门窗术语 GB/T6388 运输包装收发货标志 GB/T 7106 建筑外门窗气密、水密、抗风压性能检测方法 GB/T8484 建筑外门窗保温性能检测方法 GB/T8485 建筑门窗空气声隔声性能分级及检测方法 GB/T9286—2021色漆和清漆划格试验 GB/T 9969 工业产品使用说明书总则 GB12955—2008防火门 GB/T13306 标牌 GB/T14978 连续热镀铝锌合金镀层钢板及钢带 GB17565—2022防盗安全门通用技术规范 GB18580室内装饰装修材料人造板及其制品中甲醛释放限量 GB18583 室内装饰装修材料胶粘剂中有害物质限量 GB/T29739 门窗反复启闭耐久性试测方法 GA/T73—2015机械防盗锁 GA374—2019电子防盗锁 JG/T125建筑门窗五金件 合页（铰链） HJ/T414环境标志产品技术要求室内装饰装修用溶剂型木器涂料 HJ459环境标志产品技术要求木质门和钢质门 HJ2537环境标志产品技术要求 水性涂料
3术语和定义
GB/T5823和GB17565一2022界定的以及下列术语和定义适用于本文件。
3. 1
装甲门armoreddoor
1 T/CCMSA 111322022
由高强度门芯及装饰板材构成，抗破坏性能不低于GB17565一2022规定的4级，且具有一定的建筑物理功能的入户门。 3. 2
门芯doorcore 内含加强结构（如钢筋网或骨架）及填充材料的钢制箱体结构，或铝合金型材和钢板组合箱体
结构。 4 分类和标记
4.1分类 4.1.1按门扇数量分为：
a）单扇，代号为D； b）双扇，代号为S。
4.1.2按门扇开启方向分为：
a）内开，向室内方向开启为N，如图1、图2所示； b）外开，向室外方向开启为W，如图3、图4所示。
内
内
外
外
M
H
-
图1顺时针内开
图2逆时针内开
2
F
L
?
内
内
外
外
图3逆时针外开
图4顺时针外开
4.2标记
居住建筑用装甲门（以下简称“装甲门”）标记由装甲门代号（ZJM)、门扇数量、门扇开启方向、 企业自定义代号、洞口尺寸（宽×高）、执行标准号等六部分组成。标记如下：
口口口—口—口—口—洞口尺寸（T/CCMSA11132—2022)
企业自定义代号门扇开启方向门扇数量：单扇D，双扇S 装甲门代号：ZJM
示例：AB公司的01型洞口尺寸为1000mmX2000mm的单扇外开居住建筑装甲门，标记为：
ZJM-D-W-AB01-1000X2000(T/CCMSA11132—2022)。
5通用要求 5. 1 1装甲门门扇截面的基本结构为装饰板材、门芯、装饰板材，其中门芯截面的基本结构依次为钢板、 2
