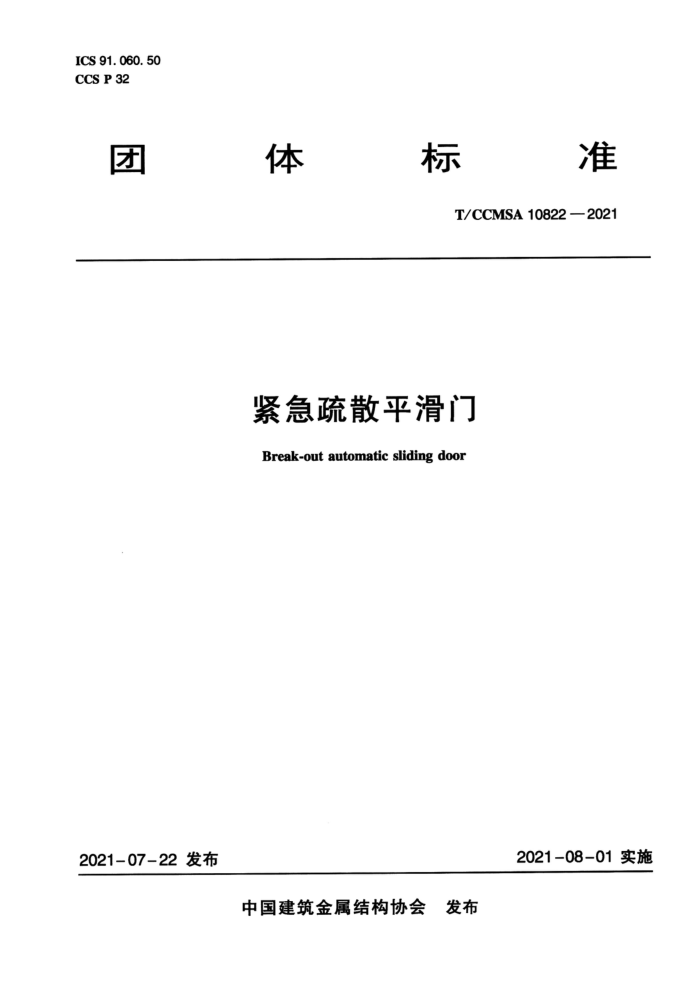

ICS 91. 060. 50 CCS P 32
准
体
标
团
T/CCMSA10822—2021
紧急疏散平滑门 Break-out automatic sliding door
2021-08-01实施
2021-07-22发布
中国建筑金属结构协会 发布 T/CCMSA10822—2021
目 次
前言 1范围
规范性引用文件 3术语和定义 4 分类、规格与标记 5 通用要求 6 要求试验方法
2
.
7
++
0.0.00.00..0..0...............
8检验规则 9包装、运输和贮存附录A（资料性）紧急疏散平滑门常用标志、样式
10 12
I T/CCMSA108222021
前言
本文件依照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》、GB/ T20004.1一2016《团体标准化第1部分：良好行为指南》、GB/T20004.2-—2018《团体标准化第2 部分：良好行为评价指南》编写的有关要求，以及《中国建筑金属结构协会团体标准管理办法（试行）》 （中建金协【2017】19号）的相关规定制定。
本文件由中国建筑金属结构协会团体标准管理中心归口管理。 本文件编制的技术依托为中国建筑金属结构协会团体标准专家委员会。 本文件在编制过程中，编制组经广泛调查研究，认真总结实践经验，参考有关国内标准，并在广泛
征求意见的基础上，最后经审查定稿。
本文件由中国建筑金属结构协会自动门电动门分会负责具体技术内容的解释。执行中如有意见或建议，请寄送中国建筑金属结构协会自动门电动门分会（地址：北京市海淀区车公庄西路乙8号203室，邮编：100044)。
本文件主编单位：纳博克自动门（北京）有限公司、北京万德同拓科技有限公司、史丹利五金工具（上海）有限公司。
本文件参编单位：宁波欧尼克科技有限公司、天津市森健金属制品有限公司、大昶门控科技（上海）股份有限公司、上海乘方自动门科技有限公司、松下电气机器（北京）有限公司、盖泽工业（天津）有限公司、海达门控有限公司、山东锐泽自动化科技股份有限公司、北京博斯迈自动门科技有限公司。
本文件主要起草人员：王正华、李桂省、符郑录、孙东巷、李荔、崔立伟、王俭俭、王跃进、梁宏伟、任雪源、杨国元、周国青、林宏、许泽闵、李雪梅。
本文件主要审查人员：顾泰昌、刘会涛、何建兵、范兴义、张景峰、王长春、苗清冠。 本文件为首次发布。
I T/CCMSA10822——2021
紧急疏散平滑门
1范围
本文件规定了紧急疏散平滑门的术语和定义、分类、规格与标记、要求、试验方法、检验规则、包
装、运输和贮存。
本文件适用于民用建筑具有紧急疏散功能的平滑自动门。 2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 191 包装储运图示标志 GB/T1184—1996形状和位置公差 未注公差值 GB2894安全标志及其使用导则 GB/T 3797 电气控制设备 GB/T5823 建筑门窗术语 GB/T5824 建筑门窗洞口尺寸系列 GB/T 6388 运输包装收发货标志 GB/T6461— -2002金属基体上金属和其他无机覆盖层 经腐蚀试验后的试样和试件的评级 GB/T 8478 铝合金门窗 GB/T10125—2012人造气腐蚀试验 发盐雾试验 GB/T 11944 中空玻璃 GB/T14683 硅酮和改性硅酮建筑密封胶 GB15763.2 建筑用安全玻璃第2部分：钢化玻璃 GB 15763.3 建筑用安全玻璃第3部分：夹层玻璃 GB 15763.4 建筑用安全玻璃第4部分：均质钢化玻璃 GB/T16776 建筑用硅酮结构密封胶 GB/T20909 钢门窗 GB/T24498 建筑门窗、幕墙用密封胶条 GB/T29498 木门窗 GB/T30591 建筑门窗洞口尺寸协调要求 GB/T34616—2017人行自动门通用技术要求 JC/T635 建筑门窗密封毛条 JG305—2011人行自动门安全要求 JGJ113建筑玻璃应用技术规程 T/CCMSA10107 7平滑自动门机组
3术语和定义
GB/T5823、GB/T34616一2017界定的以及下列术语和定义适用于本文件。
1 T/CCMSA 10822—2021
3.1
紧急疏散平滑门break-outautomaticslidingdoor 能够向疏散方向推开且保持散开状态的平滑自动门，常用样式参见附录A。
3. 2
悬挂分离机构suspensionreleasemechanism 由吊挂旋转轴、吊钩、止摆轮等五金部品组成的结构总称。
3.3
可平开滑动扇slidingSwingdoorleaf 滑动扇能够向疏散方向推开的平滑门活动扇，由门扇、承重轮吊架和悬挂分离机构组成。结构示意图见
图1。
2
t
E C-.-3
说明： 1一吊挂旋转轴； 2一承重轮吊架； 3一吊钩； 4-门扇; 5一止摆轮。
图1滑动扇示意图
3. 4
可平开固定扇 fixed swingdoor leaf 平开扇不能平滑，但能够向疏散方向推开的门扇。
3.5
限位装置 limiting device 能够限制门扇行程或开启角度的范围，使其不超过限定位置的部件。
2
