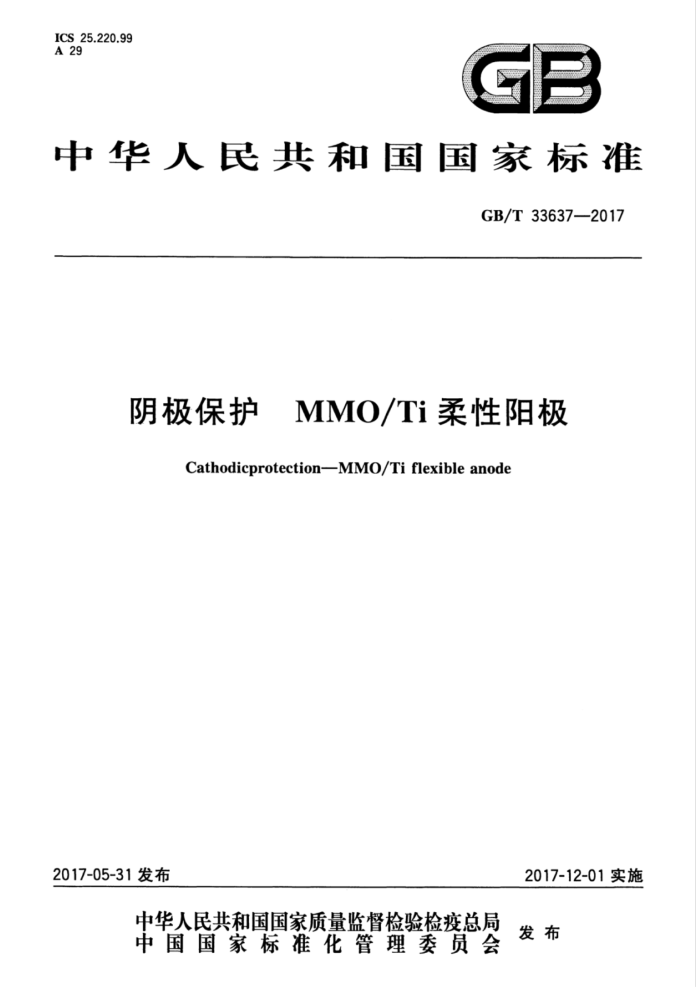

ICS25.220.99 A 29
GB
中华人民共和国国家标准
GB/T33637—2017
阴极保护 MMO/Ti柔性阳极
Cathodicprotection-MMO/Tiflexibleanode
2017-12-01实施
2017-05-31发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T33637—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国石油和化学工业联合会提出。 本标准由全国防腐蚀标准化技术委员会（SAC/TC381)归口。 本标准起草单位：北京碧海舟腐蚀防护工业股份有限公司、中蚀国际防腐技术研究院（北京）有限公
司、中国工业防腐蚀技术协会、西安泰金工业电化学技术有限公司、宁波钰烯阴极保护材料有限责任公司。
本标准主要起草人：邸建军、刘严强、李杰、李依、赖广森、张凯昌、鞠鹤、张玉葬、欧曙辉、梁云、 单龙信。 GB/T33637—2017
阴极保护MMO/Ti柔性阳极
1范围
本标准规定了用于阴极保护的MMO/Ti柔性阳极（以下简称产品）的术语、定义和缩略语、技术要求、检验方法与规则、使用规定及其他要求。
本标准适用于土壤环境条件下埋地钢质设施的阴极保护，其他埋地金属设施的阴极保护也可以参照使用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2001焦炭工业分析测定方法 GB/T3623钛及钛合金丝 GB/T4208外壳防护等级（IP代码） GB/T12706.1额定电压1kV(U.=1.2kV)到35kV(U.=40.5kV)挤包绝缘电力电缆及附件第1部分：额定电压1kV(U.=1.2kV)和3kV(U.=3.6kV)电缆 GB/T15078一2008贵金属电触点材料接触电阻的测量方法 GB/T19976纺织品顶破强力的测定钢球法 GB/T21196.2纺织品马丁代尔法织物耐磨性的测定第2部分：试样破损的测定 GB/T24521 焦炭电阻率测定方法 FZ/T54064涤纶单丝
YS/T587.12 2炭阳极用熳后石油焦检测方法第12部分：粒度分布的测定 YS/T828土壤及淡水环境阴极保护用钛阳极 ASTMD6241土工织物及其有关制品的静态抗刺穿指标的50mm探针法标准试验方法
(Standard test method for static puncture strength of geotextiles and geotextile-related products using a50-mmprobe)
3术语、定义和缩略语
3.1术语和定义
下列术语和定义适用于本文件。 3.1.1
柔性阳极flexibleanode 以长线型阳极芯材为主体的阳极材料，其周围充满焦炭填料并被包装在包裹织物层及耐磨编织网
中构成的阳极。 3.1.2
混合金属氧化物mixedmetaloxide 一种铂族金属(Pt、Ir、Ru)氧化物和阀金属（Ti、Ta、Nb、Zr)氧化物的混合物。
1 GB/T33637—2017
3.1.3
节点joint 柔性阳极内部MMO/Ti丝与内部导电电缆的导电连接点。
3.1.4
阳极输出电流 outputcurrentofanode 阳极提供给保护体的电流。
3.1.5
最小弯曲半径 minimumbendingradius 柔性阳极在储存，工作状态弯曲时，不至于产生破坏与折断的最小极限值，包括最小存储弯曲半径
和最小工作状态弯曲半径。 3.2缩略语
下列缩略语适用于本文件。 MMO：混合金属氧化物（MixedMetalOxide） MMO/Ti：表面涂覆混合金属氧化物涂层的钛阳极（MixedMetalOxideActivatedTiAnodes）
4 产品结构、型号
4.1结构
产品结构示意图见图1、图2。
0
说明： 1- - 耐磨编织网； 2- 包裹织物层； 3-焦炭填料； 4- MMO/Ti丝； 5- 一内部导电电缆。
图1 柔性阳极横截面结构示意图
2 GB/T33637-—2017
.-.
...
5
说明： 1-—MMO/Ti丝; 2——包裹织物层； 3——节点(按—定间隔); 4- 一耐磨编织网； 5
内部导电电缆；
一焦炭填料。
6-
图2 柔性阳极纵截面结构示意图
4.2 型号
产品型号参见表1。
表1产品的型号电缆铜芯截面积
MMO/Ti丝直径
型号 FA-1008* FA-1010 FA-1020 FA-1608 FA-1610 FA-1620 FA-2508 FA-2510 FA-2520 FA-5008 FA-5010 FA-5020
mm 0.8 1.0 2.0 0.8 1.0 2.0 0.8 1.0 2.0 0.8 1.0 2.0
mm?
10
16
25
50
以型号FA-1008为例。FA表示柔性阳极（Flexibleanode)的缩写；10表示电缆铜芯的截面积为10mm；08表示钛丝的尺寸为0.8mm。
3 GB/T33637—2017
5技术要求
5.1 1产品一般要求 5.1.1外观质量
表面应均匀、完整，无断丝、跳丝、漏粉。 5.1.2公称尺寸
外径尺寸为(40士2)mm。 5.1.3 ：耐磨编织网覆盖密度
覆盖密度60%。 5.2 2材料 5.2.1 MMO/Ti丝 5.2.1.1 MMO/Ti丝，应符合YS/T828的规定。 5.2.1.2 钛丝的直径≥0.8mm，应符合GB/T3623的规定。 5.2.1.3 在规定的电流密度下，MMO/Ti丝的寿命宜≥25年，检测方法应符合YS/T828的规定。 5.2.2 内部导电电缆
柔性阳极内部导电电缆宜采用YJV电缆（或耐温、绝缘、耐腐蚀性能更优的绝缘电缆），铜芯标称截面积应≥10mm，应符合GB/T12706.1的要求。 5.2.3 焦炭填料
焦炭填料应采用熳后石油焦，性能指标应符合表2的要求。
表2 2焦炭填料性能指标
项目固定碳
指标 ≥98.0% 0.1~1.0 ≤600
测试方法 GB/T 2001 YS/T 587.12 GB/T 24521
颗粒大小/mm 电阻率/μn·m
5.2.4 包裹织物层
应采用包裹织物将焦炭填料包裹在MMO/Ti丝和内部导电电缆周围，包裹织物层的性能指标应符合表3的要求。
表3 包裹织层物性能指标
项目
指标 ≥500 ≥100 ≥28
测试方法 GB/T 19976 GB/T 21196.2 ASTM D6241
顶破强力（幅宽≤140mm)/N 耐磨性能（0.600水砂纸)/次
抗穿刺性能/kg
