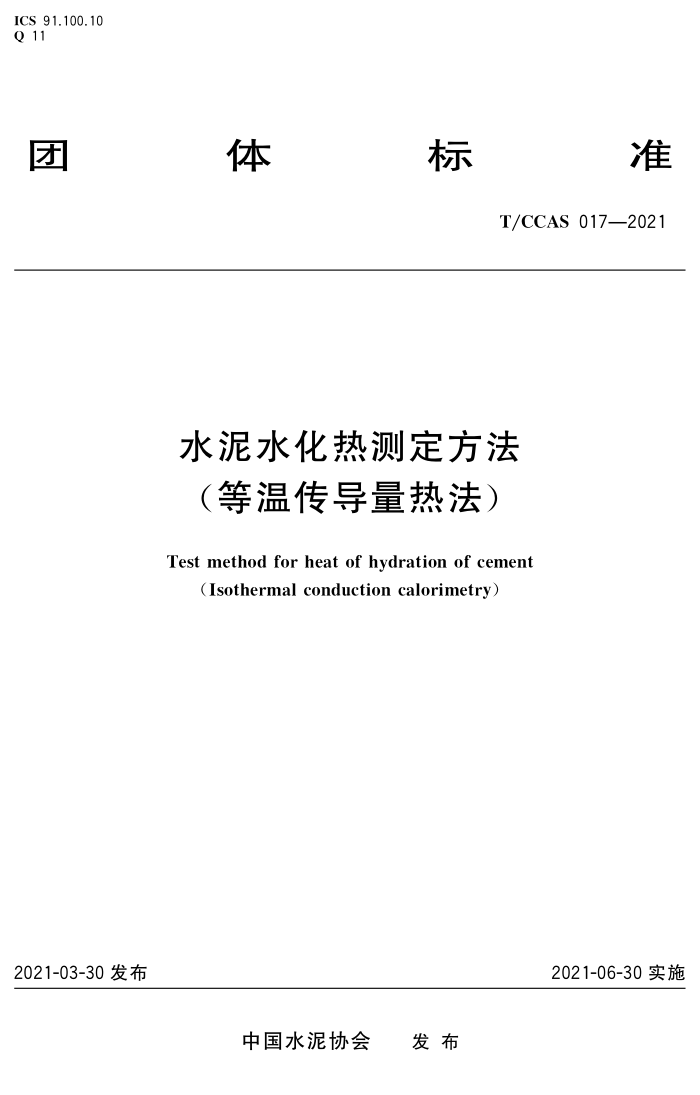

ICS 91.100.10 Q 11
体
准
团
标
T/CCAS 017—2021
水泥水化热测定方法（等温传导量热法）
Test method for heat of hydration of cement
(Isothermal conduction calorimetry)
2021-03-30 发布
2021-06-30实施
中国水泥协会
发布 T/CCAS 017—2021
目 次
前言
范围 2 规范性引用文件
/
术语和定义方法原理
3
4
5 材料 6 仪器设备
试验条件 8 量热仪校正
7
试验步骤 10 结果计算与表示附录A（规范性） 等温热导式量热仪电能校正方法
9 T/CCAS 017—2021
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国水泥协会提出并归口。 本文件主要起草单位：中国建材检验认证集团股份有限公司。 本文件参加起草单位：北京工业大学、山东省建材工业协会、沃特世科技（上海)有限公司、浙江鑫美
博新材料有限公司、中国长江三峡集团有限公司、中国建筑材料科学研究总院有限公司、广西师范大学、 尧柏特种水泥技术研发有限公司、四川嘉华锦屏特种水泥有限责任公司、北京计量检测科学研究院、济南大学、西南科技大学。
本文件主要起草人：殷祥男、王亚丽、石文芬、王旭方、董家新、王伟智、林明申、王长安、王涛、黄明辉、 孙明伦、王瑞海、徐惠惠、邢奇凤、卢晓磊、徐迅、刘云、李建海、张磊、孙健、陈宝荣、熊米佳、张奇、郭旭。
本文件主要审查人：王郁涛、黄忠卫、孙辉、胡利民、余松柏、杨莉荣、李海宏、钟文。 本文件为首次发布。
II T/CCAS 017—2021
水泥水化热测定方法（等温传导量热法）
1范围
本文件规定了水泥水化热测定方法原理、材料、仪器设备、试验条件、量热仪校正、试验步骤、结果计算与表示等。
本文件适用于中热硅酸盐水泥、低热硅酸盐水泥、核电工程用硅酸盐水泥、低热微膨胀水泥、通用硅
酸盐水泥及指定采用本文件的其他水泥。
本文件不适用于膨胀率比较大的水泥，其他水泥采用本文件时应研究本文件的适用性
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T6682分析实验室用水规格和试验方法 GB/T12573水泥取样方法 GB/T17671水泥胶砂强度检验方法（ISO法）
3术语和定义
下列术语和定义适用于本文件。
3.1
等温热导式量热仪isothermalheatconductioncalorimeter 将试验样品与恒温热沉紧密热接触，测定试验样品在恒温条件下的放热或吸热功率的量热仪。
3.2
热沉heatsink 一种热容量较大的物体，其温度不随传递到它自身热量大小的变化而改变
3.3
基线baseline 测定与试验样品具有相同热容量的惰性样品（本身不释放或吸收热量）时，量热仪输出的热功率信
号随时间的变化而变化的曲线。 3.4
样品池 samplecell 用于测定试验样品放热功率的测试腔。
3.5
参比池reference cell 用于测定参比样品放热功率的测试腔。 T/CCAS 017—2021
4方法原理
等温热导式量热仪（以下简称量热仪）由恒温槽提供恒温环境，热流传感器位于样品池、参比池与热沉之间并紧密热接触，试验样品释放出的热量经热流传感器流入恒温热沉，通过热电转换得到试验样品的热功率。试验样品热功率为样品池热功率与参比池热功率差值，通过热功率对时间积分得试验样品某一龄期的水化热，单位J/g。
5材料
5.1按照GB/T12573规定，水泥试验样品应通过0.9mm的方孔筛并充分混合均匀。 5.2所用拌和水应符合GB/T6682中规定的三级水要求。 5.3参比样品采用符合GB/T17671规定的标准砂粒度范围在0.5mm～1.0mm的中砂。
6仪器设备
6.1量热仪
量热仪由恒温槽、热沉、热流传感器、样品池和参比池等主要部件组成，如图1所示。量热仪3天内基线漂移应满足每克试验样品每小时的热功率不大于20W，基线的随机噪音应满足每克试验样品不大于10uW，量热仪的热功率检出限应不高于20uW。恒温槽的温度准确度应不低于士0.2℃，且其 24h温度漂移应不大于0.02℃。温度仪器应具备自动数据采集功能。
6-
1
-2 3 4
3-
标引序号说明： 1---保温层； 2———样品池； 3—热流传感器；
4—-热沉； 5—--参比池 6—-恒温槽。
图1量热仪示意图
6.2天平
最大称量不小于300g，分度值不大于0.01g。 6.3恒温箱
控制温度在20℃±1℃。
6.4样品瓶
容积约20mL并带有密封盖，材质为塑料或玻璃。用于盛装试验样品和参比样品的密封容器。
2
