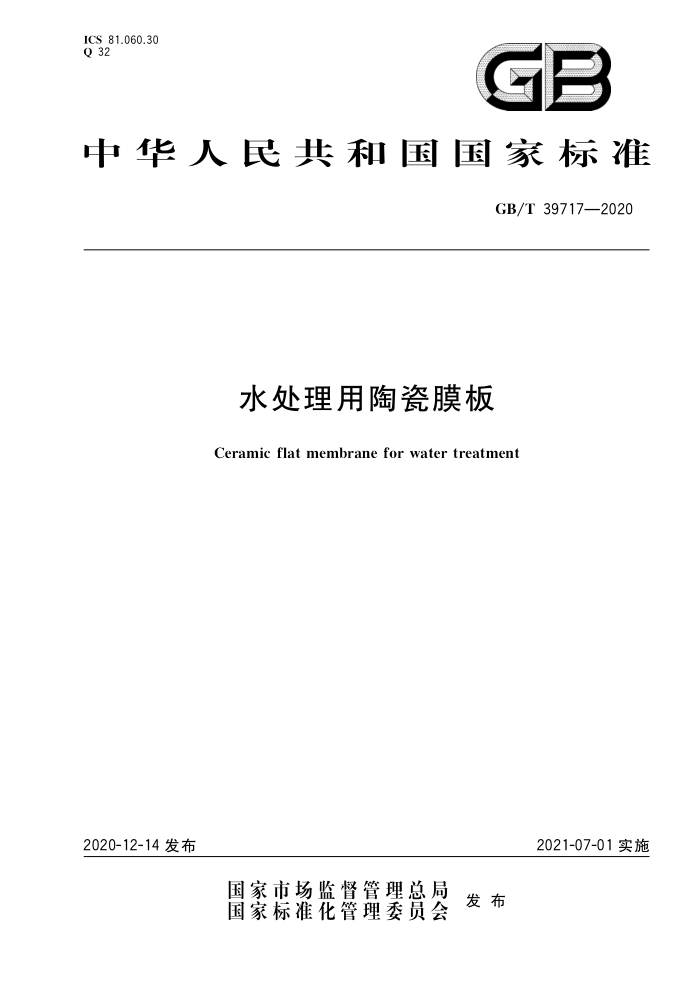

ICS 81.060.30 Q 32
GB
中华人民共和国国家标准
GB/T39717—2020
水处理用陶瓷膜板
Ceramic flat membrane for water treatment
2021-07-01实施
2020-12-14发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 39717—2020
前言
本标准按照GB/T1.1一2009给出的规则起草本标准由中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会（SAC/TC194)归口。 本标准起草单位：山东工业陶瓷研究设计院有限公司、广西碧清源环保投资有限公司、深圳中清环
境科技有限公司、江西嘉陶无机材料有限公司、江苏润源新时水务工程有限公司、江西新科环保股份有限公司、中国建材检验认证集团淄博有限公司、南京高谦功能材料科技有限公司、天津市宝钜净化设备工程有限公司、中材高新材料股份有限公司。
本标准主要起草人：赵世凯、秦玉兰、薛友祥、乔铁军、马腾飞、黄彦、曹超、刘峰、程春明、王献忠、 邱跃武、薛向纯、吴萍、唐钰栋、徐传伟、宋涛、李海舰、李冰翠、李小勇、李杰、张勇。
1 GB/T39717—2020
水处理用陶瓷膜板
1范围
本标准规定了水处理用陶瓷膜板的术语和定义、分类、规格与标记、技术要求、检验方法、检验规则、 标志、包装、运输和储存，
本标准适用于水处理用陶瓷膜板，其他液体分离用陶瓷膜板也可参照本标准执行
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注目期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件
GB/T 1965 多孔陶瓷弯曲强度试验方法 GB/T 1970 多孔陶瓷耐酸、碱腐蚀性能试验方法 GB/T 3810.2 陶瓷砖试验方法第2部分：尺寸和表面质量的检验 GB/T 6682 分析实验室用水规格和试验方法 GB/T32361 分离膜孔径测试方法泡点和平均流量法 DZ/T 0276.6 岩石物理力学性质试验规程第6部分：岩石硬度试验
术语和定义
3
下列术语和定义适用于本文件，
3.1
陶瓷膜板 ceramicflatmembrane 由具有中空孔道结构的陶瓷支撑体和分离膜层构成的一种陶瓷平板
3.2
纯水通量 purewaterflux 在一定温度和跨膜压差条件下，单位时间内通过单位面积膜板的纯水的体积。
分类、规格与标记
4
4.1分类
陶瓷膜板按标称孔径分类，分为：0.05um、0.1um、0.2um、0.5um等类型 4.2 常用规格
陶瓷膜板外形如图1所示。
1 GB/T 39717—2020
支撑体
00 000
分离膜层
8
图1陶瓷膜板
陶瓷膜板常用规格如表1所示。
表1陶瓷膜板常用规格
单位为毫米
膜板宽度W
膜板厚度T
膜板长度L
145 250 370
6.0 6.0 8.5
600 1 020 1 370
注：特殊规格尺寸的产品可由供需双方协商制造
4.3 标记
陶瓷膜板产品标记由陶瓷膜板名称、尺寸大小、膜层材质及孔径等要素构成，由英文字母代号和阿拉伯数字按以下规则组成。
CFM □x□-□-MC
分离膜孔径（um）膜层材质产品长度（mm）产品宽度（mm）陶瓷膜板英文缩写
示例： CFM250×1000一Al2O：一M0.1表示宽度为250mm，长度为1000mm，膜层材质为氧化铝陶瓷，膜板分类为
0.1μm的陶瓷膜板。
5技术要求
5.1 外观质量
陶瓷膜板表面平整，无肉眼可见的划痕、裂纹及孔洞。 5.2 尺寸允许偏差
产品的尺寸允许偏差应符合表2的规定
2
