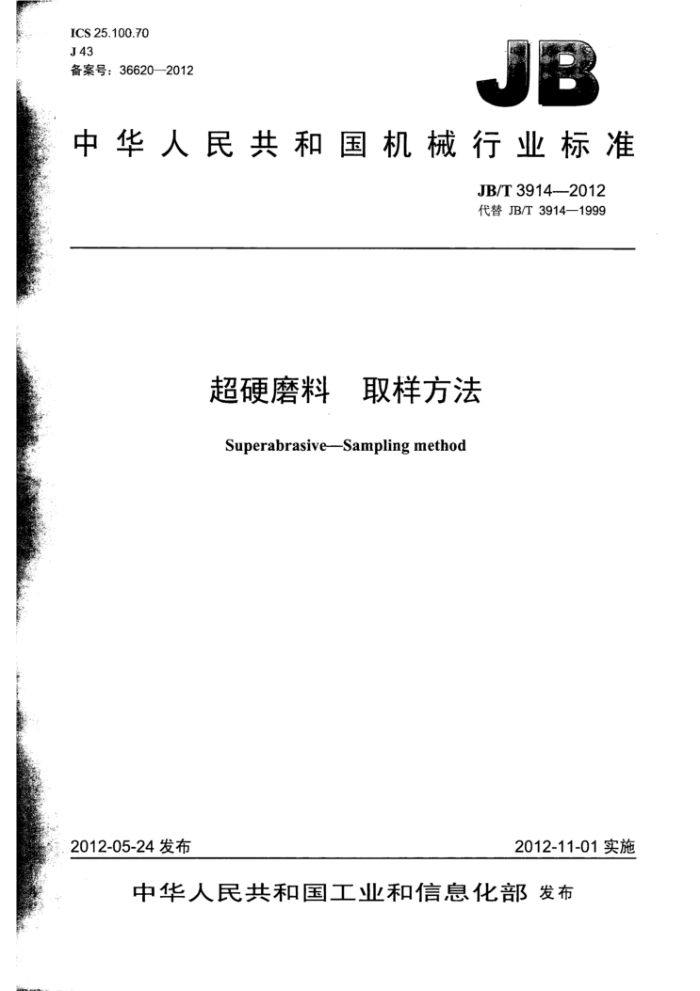

ICS 25.100.70 J43 备案号：36620—2012
78
中华人民共和国机械行业标准
JB/T 3914--2012 代替JB/T3914—1999
超硬磨料 取样方法 Superabrasive--Sampling method
2012-05-24 发布
2012-11-01实施
中华人民共和国工业和信息化部发布 中华人民共和 国
机械行业标准超硬磨料取样方法
JB/T 39142012
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·0.5印张·15千字 2012年12月第1版第1次印刷
定价：12.00元
*
书号：15111·10717 网址：http://www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T 3914---2012
目 次
前言. 1 范围. 2 一般要求缩分.
I
3
3.1环境条件.. 3.2二分器缩分法， 3.3比例缩分法. 3.4网格缩分法样品的存放. JB/T 3914-—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T3914—1999《超硬磨料取样方法》，与JB/T3914—1999相比主要技术变化如下：
增加了“比例缩分法”（见3.3）。 本标准由中国机械工业联合会提出。 本标准由全国磨料磨具标准化技术委员会（SAC/TC139）归口。 本标准起草单位：郑州磨料磨具磨削研究所、中南钻石股份有限公司、河南黄河旋风股份有限公司、
郑州华晶金刚石股份有限公司。
本标准主要起草人：李艳玲、张凤岭、高强、邵静茹、王秦生。 本标准所代替标准的历次版本发布情况为：
-JB/T3914--1985,JB/T3914—1999。
I JB/T 3914--2012
超硬磨料取样方法
1 范围
本标准规定了超硬磨料缩分操作时的环境条件、缩分方法以及样品的存放。 本标准适用于粒度为16/18～325/400和微粉M50/70～M0/0.25的人造金刚石和立方氮化硼的检验
取样。 2一般要求 2.1取样量不得少于检验所需试样的1.2倍。 2.2取样用的各种工、器具必须保持清洁。 2.3取样操作过程中，手不得触摸样品。 3 缩分 3.1环境条件
温度：20℃～25℃。 相对湿度：45%~55% 压力：86 kPa～106 kPa。
3.2二分器缩分法 3.2.1概述
适用于样本量小于2000g（含2000g）粒度为16/18～325/400磨粒级磨料的取样和缩分。 3.2.2二分器 3.2.2.1材质：不锈钢或镀锌铁。 3.2.2.2结构型式与尺寸按图1和表1的规定。焊接后的12个料槽不得变形。焊缝平整，内表面光滑，沟槽通畅，不允许有锈斑。 3.2.2.3不同规格二分器的适用批量，按表2的规定。
图1 JB/T 3914—2012
表 1 6号 6±0.2 85.0 51.0 120.0 73.4 表 2
单位为毫米
型号 A B c D E
4号 4±0.2 61.0 41.0 106.0 61.0
8号 8±0.3 109.0 61.0 134.0 85.5
备注
材料厚度均为0.5
单位为克
二分器规格 4号 6号 8号
批量 200 200~500 500~2 000
3.2.3料铲 3.2.3.1材质：不锈钢或镀锌铁。 3.2.3.2 结构型式与尺寸按图2和表3的规定。
B1
H
图2 表3 尺 寸
单位为毫米
材料厚度 0.5 0.5 0.5
号数 4 6 8 3.2.4 盛料器 3.2.4.1 材质：不锈钢或镀锌铁。 3.2.4.2 结构型式与尺寸按图3和表4的规定。 3.2.5缩分操作
dD; 12 14 14
F 55 60 70
B 40 50 60
H 16 18 18
ΦD2 16 18 18
Bi 30 40 50
L
60 +5 84 *5 108 *05
二分器、料铲、盛料器制作时应选用同种材料。 将待检料混合均匀后，用相应的料铲加料，使全部样品均匀地通过二分器的每个格槽流入盛料器，
分成两等份。任取一份重复操作至料量符合2.1的规定。 2 JB/T 3914—2012
图 3 表 4 尺
单位为毫米
福
寸
号数 4 6 8a 8b
材料厚度 0.5 0.5 0.5 0.5
A 71 95
B 56 56 56 80
B1 40 40 40 64
H 30 30 40 40
公
120 120
3.3比例缩分法 3.3.1概述
适用于样本量大于2000g以上、粒度为16/18～325/400混合均匀的磨粒级磨料的取样和缩分。 3.3.2缩分操作
分别用不锈钢取样器插入每个装料容器底部取出一管料置于盛料器，混匀。重复操作至料量符合 2.1的规定。 3.4网格缩分法 3.4.1概述
适用于M50/70～M0/0.25微粉的取样及缩分。 3.4.2缩分操作 3.4.2.1将松散后的待检料混匀，在平底圆表面Ⅲ中摊平，并划成“井”字网格（见图4）。 3.4.2.2用小勺依次插至每个网格底部， 一次取出的料量应符合2.1的规定。
一
X X
X
X
X
X
行
a
X
X
图 4
3 JB/T 3914—2012
4 样品的存放
保留的样品应存放在不使其发生变质和引起混杂的密闭容器中，并附以标签封存。标签上注明：品名、规格、产地、取样人员、日期。
