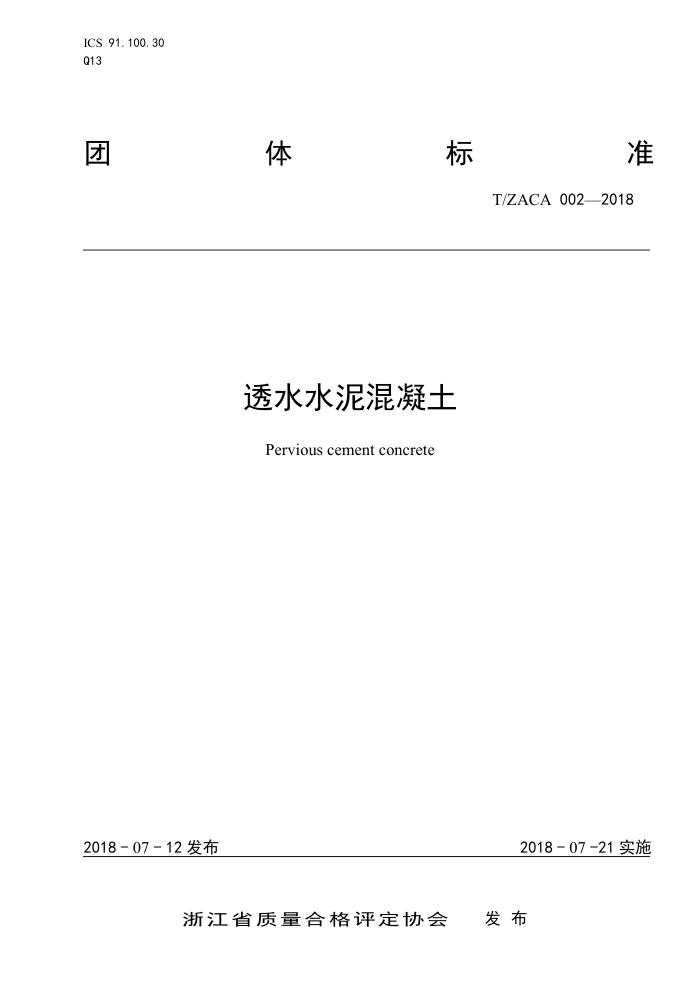

ICS 91.100.30 Q13
标
准
体
团
T/ZACA 0022018
透水水泥混凝土 Pervious cement concrete
2018-07-12发布
2018-07-21实施
发布
浙江省质量合格评定协会 T/ZACA 002—2018
前言
本标准按照GB/T1.1-2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任，本标准由浙江省质量合格评定协会提出。 本标准由浙江省质量合格评定协会归口。 本标准主要起草单位：浙江鑫博浩工程技术有限公司、嘉兴市方圆公正检验行。 本标准参与起草单位：嘉兴南方混凝土制品有限公司、浙江南湖建设有限公司、桐庐鼎力建材有限
公司、浙江嘉宇建设有限公司、嘉兴秀洲南方混凝土有限公司、桐乡市钟大建材有限公司、嘉兴市产品质量检验检测院、同济大学浙江学院、嘉兴学院建筑工程学院、湖州衡鼎产品检测中心、浙江亿达建设有限公司、湖州市建设工程质量监督站、 桐乡市鑫联混凝土有限公司、桐乡市亚都混凝土有限公司、海盐沈荡南方混凝土有限公司、海盐秦山混凝土有限公司、平湖南方混凝土制品有限公司、嘉兴市计量检定测试院、嘉兴征宇混凝土制品有限公司、安徽华任新型建筑材料有限公司、建筑材料工业技术情报研究所、海宁南方混凝土有限公司、浙江嘉禾建设有限公司、浙江方圆检测集团股份有限公司、浙江省建材集团有限公司、浙江方远新材料股份有限公司、南京标美生态环境科技有限公司。
本标准主要起草人：吴国祥、黄清林、杨晓伟、顾金祥、俞龙生、李强、周宇东、王万洋、李新民、 刘红飞、李炳春、黄春明、张晏清、计海霞、金江伟、肖嘉峰、沈凯华、代艳荣、莫斐儿、孙世元、曹春弟、吴昊、孙继成、董渊、郁建国、陈杰、董磊、陈宏波、杨伟、李新良、戴海峰、唐翰钦、蒋亚、 徐云远、高顾、赵志坚、陈晓慧、韩延刚、郑林华、王新华、叶林、张力、张林、朱晓明、吴建中、李棣根、俞小生、徐军、朱云婷、仇晓江、李礼仁、杨晓华。
本标准为首次发布。
1 T/ZACA002—2018
透水水泥混凝土
1范围
本标准规定了预拌透水水泥混凝土的术语和定义、分类和标记、原材料和配合比、要求、制备、试验方法、检验规则、订货与交货。
本标准适用于预拌生产的透水水泥混凝土。 本标准不包括交货后的透水水泥混凝土的浇筑、振捣和养护。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB175通用硅酸盐水泥 GB/T1346-2011水泥标准稠度用水量、凝结时间、安定性检验方法 GB/T1596用于水泥和混凝土中的粉煤灰 GB/T4111-2013混凝土砌块和砖试验方法 GB8076混凝土外加剂 GB/T 12988 无机地面材料耐磨性能试验方法 GB/T14902-2012预拌混凝土 GB/T 18046 6用于水泥、砂浆和混凝土中的粒化高炉矿渣粉 GB/T 27690 砂浆和混凝土用硅灰 GB/T50080-2016 普通混凝土拌合物性能试验方法标准 GB/T 50081-2002 普通混凝土力学性能试验方法标准 GB/T50082-2009 普通混凝土长期性能和耐久性能试验方法标准 CJJ/T135-2009 透水水泥混凝土路面技术规程 CJJ/T253-2016 再生骨料透水混凝土应用技术规程 JB/T11513 3平板振动器 JC/T 539 9混凝土和砂浆用颜料及其试验方法 JG/T237 混凝土试模 JG/T 248 混凝土玥落度仪 JGJ63 混凝土用水标准 JTGE30-2005 公路工程水泥及水泥混凝土试验规程 T/ZACA 001-2018透水水泥混凝土透水系数测试方法
3 ：术语和定义
GB/T14902-2012及CJJ/T135-2009中界定的以及下列术语和定义适用于本标准。
3. 1
1 T/ZACA0022018
透水水泥混凝土 perviouscement concrete 由集料及水泥基胶结料等材料经制备形成的具有连续宏观孔隙结构的混凝土。
3. 2
连续孔隙率 区continuousvoid 透水水泥混凝土内部存在的连续孔隙的体积与透水水泥混凝土体积之百分比。
3. 3
增强料 freinforcer
用于改善集料和胶结料的粘结性能，提高透水水泥混凝土强度的添加剂。
4分类和标记
4.1分类
4.1.1按透水水泥混凝土的强度等级分为C20、C25、C30。 4.1.2按透水水泥混凝土的透水等级分为A级、B级和C级。 4.2标记
透水水泥混凝土的标记按产品代号（T）、透水等级、强度等级和执行标准编号顺序编写。 示例：透水等级为C级、强度等级为C30的透水水泥混凝土，其标记为：
T-C-C30T/ZACA 002
5原材料和配合比
5.1水泥
水泥应采用强度等级不低于42.5级的硅酸盐水泥或普通硅酸盐水泥，质量应符合GB175的要求。不
同等级、厂牌、品种、出厂日期的水泥不得混存、混用。 5.2外加剂
减水剂、缓凝剂应符合GB8076的规定。 5.3增强料
增强料分有机材料和无机材料，增强料应为成品，其技术指标应符合表1的规定。
表1 增强料的技术性能
延伸率（%）
含固量（%）
极限拉伸强度（MPa）
聚合物乳液活性Si02
40~50
≥150
≥1. 0
Si02含量应大于85%
5.4集料
2 T/ZACA 002—2018
集料应采用质地坚硬、耐久、洁净、密实的碎石，碎石的性能指标应符合表2的规定。
表2 集料的技术性能
项目集料规格尺寸压碎指标
单位 mm % % % kg/m kg/m
性能指标 4.75~9.50
2.36~4.75
9.50~26.5
≤15 ≤5 ≤1. 0 ≥2600 >1350
针、片状颗粒含量（按质量计）
含泥量表观密度堆积密度
5. 5 矿物掺合料
粉煤灰应符合GB/T1596的要求，其等级应不低于II级：磨细矿渣应符合GB/T18046的要求，其等
级应不低于S95级；硅灰应符合GB/T27690的要求。 5. 6 颜料
颜料应符合JC/T539的要求。 5.7水
应符合JGJ63的规定。 配合比
5.8
应符合CJJ/T135-2009中3.3的规定。
6要求
6.1外观
透水水泥混凝土拌合物浆体应均匀包裹骨料，不应尚浆：骨料颗粒粘结良好，不应松散。
6. 2 表观密度
表观密度应不小于1850kg/m。 6.3 凝结时间
凝结时间应满足施工要求。 6.4耐磨性
耐磨性（磨坑长度）应不大于30mm。 透水系数（15℃）
6.5
透水系数ki应符合表3的规定。
3
