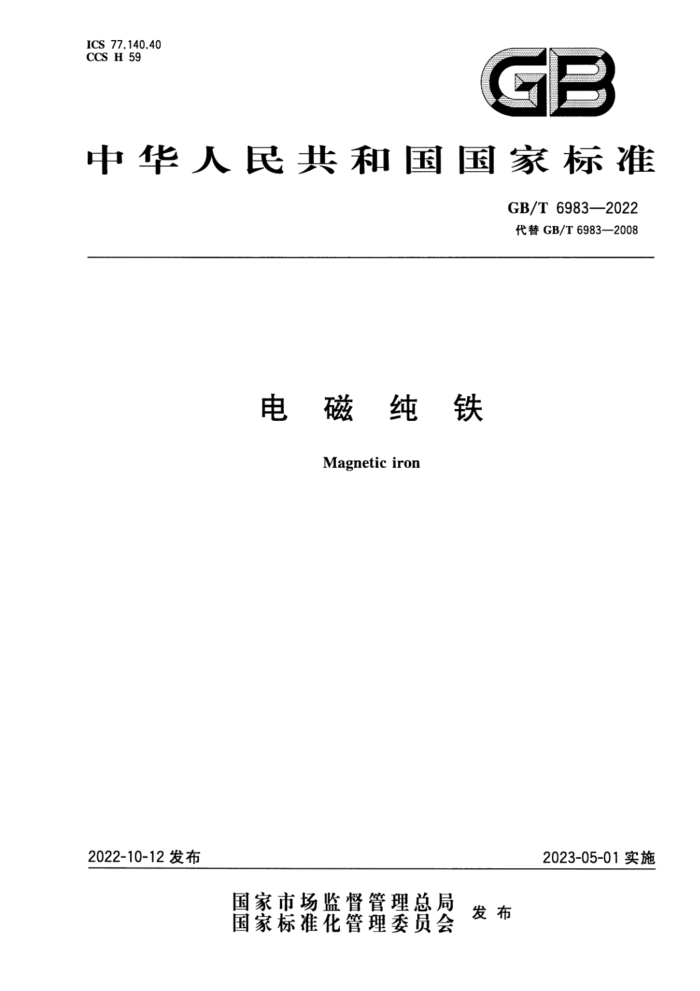

ICS 77.140.40 CCS H 59
GB
中华人民共和国国家标准
GB/T6983—2022 代替GB/T6983—2008
电磁纯铁
Magnetic iron
2023-05-01实施
2022-10-12发布
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T 6983—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T6983一2008《电磁纯铁》，与GB/T6983一2008相比，主要技术变化如下：
适用范围删除了连铸方坏、连铸矩形坏、连铸板坏和初轧坏（见2008年版的第1章）；增加了真空精炼处理要求（见7.2)；增加了交货状态要求（见7.3）；更改了电磁性能指标要求（见表2，2008年版的表2）；更改了低倍检验要求（见7.6，2008年版的7.4)；增加了型式检验要求（见9.2.1）。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国钢铁工业协会提出。 本文件由全国钢标准化技术委员会（SAC/TC183)归口。 本文件起草单位：山西太钢不锈钢股份有限公司、湖北省黄石市产品质量监督检验所、西王金属科
技有限公司、冶金工业信息标准研究院。
本文件主要起草人：陈泽民、张建生、栾燕、张彦睿、李青、林媛、张文康、杨玲、张刚、王琳、刘万能、 张旺。
本文件及其所代替文件的历次版本发布情况 -1986年首次发布为GB/T6983一1986《电磁纯铁棒材技术条件》；
-2008年第一次修订时，并人了GB/T6984--1986《电磁纯铁热轧厚板》与GB/T6985—1986 《电磁纯铁冷轧薄板》的内容；本次为第二次修订。
I GB/T6983—2022
电磁纯铁
1范围
本文件规定了电磁纯铁的分类、尺寸、外形、重量、技术要求、试验方法、检验规则、包装、标志及质量证明书。
本文件适用于电磁纯铁热轧（锻）棒（方、圆、扁）、热轧盘条、冷拉圆棒、热轧板（带）、冷轧板（带）。 注：电磁纯铁在国际上也称为软磁铁。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文
件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法 GB/T223.8 ：钢铁及合金化学分析方法氟化钠分离-EDTA滴定法测定铝含量 GB/T223.9 钢铁及合金铝含量的测定铬天青S分光光度法 GB/T223.12 钢铁及合金化学分析方法碳酸钠分离-二苯碳酰二肼光度法测定铬量 GB/T223.19 钢铁及合金化学分析方法新亚铜灵-三氯甲烷萃取光度法测定铜量 GB/T223.23 钢铁及合金镍含量的测定丁二酮分光光度法 GB/T223.53 钢铁及合金化学分析方法火焰原子吸收分光光度法测定铜量 GB/T 223.54 钢铁及合金镍含量的测定火焰原子吸收光谱法 GB/T223.59 钢铁及合金磷含量的测定 铋磷钼蓝分光光度法和锑磷钼蓝分光光度法 GB/T223.62 钢铁及合金化学分析方法乙酸丁酯萃取光度法测定磷量 GB/T223.63 钢铁及合金锰含量的测定高碘酸钠（钾)分光光度法 GB/T223.64 钢铁及合金锰含量的测定火焰原子吸收光谱法 GB/T 223.79 钢铁多元素含量的测定X-射线荧光光谱法（常规法） GB/T223.81 钢铁及合金总铝和总硼含量的测定微波消解-电感耦合等离子体质谱法 GB/T 223.84 钢铁及合金 钛含量的测定二安替比林甲烷分光光度法 GB/T223.85 钢铁及合金 硫含量的测定感应炉燃烧后红外吸收法 GB/T223.86 钢铁及合金 总碳含量的测定感应炉燃烧后红外吸收法 GB/T226 钢的低倍组织及缺陷酸蚀检验法 GB/T228.1 金属材料拉伸试验第1部分：室温试验方法 GB/T232 金属材料弯曲试验方法 GB/T 247 钢板和钢带包装、标志及质量证明书的一般规定 GB/T 699 优质碳素结构钢 GB/T701 低碳钢热轧圆盘条 GB/T702 热轧钢棒尺寸、外形、重量及允许偏差
1 GB/T 6983—2022
GB/T 708 冷轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 709 热轧钢板和钢带的尺寸、外形、重量及允许偏差 GB/T 711 优质碳素结构钢热轧钢板和钢带 GB/T 905 冷拉圆钢、方钢、六角钢尺寸、外形、重量及允许偏差 GB/T908 锻制钢棒尺寸、外形、重量及允许偏差 GB/T 1979 结构钢低倍组织缺陷评级图 GB/T 2101 型钢验收、包装、标志及质量证明书的一股规定 GB/T2975 钢及钢产品力学性能试验取样位置及试样制备 GB/T3078 优质结构钢冷拉钢材 GB/T3656 电磁纯铁及软磁合金矫顽力的抛移测量方法 GB/T 4336 碳素钢和中低合金钢多元素含量的测定火花放电原子发射光谱法（常规法） GB/T 4340.1 金属材料维氏硬度试验第1部分：试验方法 GB/T13012 软磁材料直流磁性能的测量方法 GB/T13237 优质碳素结构钢冷轧钢板和钢带 GB/T14981 热轧圆盘条尺寸、外形、重量及允许偏差 GB/T17505 钢及钢产品交货一般技术要求 GB/T20066 钢和铁化学成分测定用试样的取样和制样方法 GB/T20123 钢铁总碳硫含量的测定高频感应炉燃烧后红外吸收法（常规方法） GB/T 20125 低合金钢多元素含量的测定电感耦合等离子体原子发射光谱法 GB/T20126 非合金钢 低碳含量的测定第2部分：感应炉（经预加热）内燃烧后红外吸收法
3术语和定义
本文件没有需要界定的术语和定义。
4分类
电磁纯铁按品种分为热轧（锻）棒（方、圆、扁）、热轧盘条、冷拉圆棒、热轧板（带）、冷轧板（带）。
5订货内容
按照本文件订货的合同或订单应包括下列内容： a）本文件编号； b）产品名称； c）产品牌号； d）电磁性能； e) 交货重量； f) 尺寸规格； g) 交货状态； h) 特殊要求。 2 GB/T 6983—2022
6 尺寸、外形、重量
6.1 尺寸和外形
电磁纯铁尺寸、外形及允许偏差应符合表1的规定。根据需方要求，经供需双方协商并在合同中注明，可供应其他尺寸、外形及允许偏差的电磁纯铁。
表1电磁纯铁尺寸与外形
品种热轧棒材热轧盘条热轧板（带）
执行标准 GB/T 702 GB/T 14981 GB/T 709
品种锻制棒材冷拉圆棒冷轧板（带）
执行标准 GB/T 908 GB/T 905 GB/T 708
6.2重量
电磁纯铁按实际重量交货。
7技术要求
7.1 化学成分
电磁纯铁的化学成分（熔炼分析)见附录A的表A.1。质量证明书中应提供化学成分，但不作为交货依据。 7.2冶炼方法
电磁纯铁冶炼应经过真空处理。
7.3 3交货状态
电磁纯铁以轧制或锻制状态交货，其中冷轧板（带)以软化退火状态交货。 7.4电磁性能 7.4.1电磁纯铁试样应进行退火处理。宜按7.4.2工艺退火，且宜采用真空或情性气体保护，防止试样发生氧化、增碳、锈蚀等影响检验结果准确性的质量变化。供方也可采用其他退火工艺，并在质量证明书中注明。 7.4.2 2宜采用的退火工艺：随炉升温到900℃士10℃保温1h，保温结束后以低于50℃/h的速度冷却到500℃以下或室温出炉。 7.4.3电磁纯铁试样经退火处理后的矫顽力及矫顽力时效增值应符合表2的规定。 7.4.4根据需方要求并在合同中注明，可测量最大磁导率（μm）、指定磁场下的磁感应强度（B），其检测结果应符合表2的规定。经供需双方协商，也可测量其他指定磁场下的磁感应强度。
3 GB/T 69832022
表2 电磁性能
磁感应强度(B)
电磁 矫顽力（H。） 矫顽力时效增值(H。)b 最大磁导率（m）牌号 性能 A/m
T
A/m
H/m
B 200 B so B1 000 B± 500 B10 000
B
等级
不小于
不大于
不小于 0.008 8 0.010 0 0.011 3 1.21 1.42 1.51 1.64 1.73 1.81
8.0 6.0 4.8 3.2
DT4* 普通 DT4A* 高级 60.0 DT4E* 特级 48.0 DT4C* 超级 32.0
80.0
1.20 1.40 1.50 1.62 1.71 1.80
1.23 1.43 1.53 1.65 1.74 1.83
0.015 1
“DT”代表“电”和“铁”汉语拼音的首位字母，“DT”后面的数字“4”为代号，“A”“E"“C"代表电磁性能等级。 △H。=Hc时数后一Hc时数能，Hc时效后指人工时效处理后的矫顽力测量值，Hc时数都指人工时效处理前的矫顽力测量值。人工时效处理是指试样随炉升温至130℃保温50h，然后出炉空冷至室温的时效处理工艺；经供需双方协商，也可采用其他人工时效处理工艺。 B200、Bs00、B1000、Bz2500、Bs00、B100o分别表示磁场强度为200A/m、500A/m、1000A/m、2500A/m、5000A/m、 10000A/m时的磁感应强度。
7.5 表面质量
电磁纯铁表面质量应符合表3的规定。
表3 表面质量
品种锻造棒冷拉圆棒冷轧板（带）
执行标准 GB/T 699 GB/T 3078 GB/T 13237
品种热轧棒热轧盘条热轧板（带）
执行标准 GB/T 699 GB/T 701 GB/T 711
7.6 低倍 7.6.1电磁纯铁热轧（锻）棒、热轧盘条、冷拉圆棒的横截面酸浸低倍试样不应有目视可见的缩孔、气泡、裂纹、夹杂、翻皮。 7.6.2 供切削加工用的电磁纯铁热轧（锻）棒允许有不超过表4规定的皮下夹杂、皮下气泡等局部缺欠。
表4 局部缺欠允许深度
单位为毫米
局部缺欠允许深度热轧(锻)棒公称尺寸负偏差热轧(锻)棒公称尺寸公差
公称直径 <100 ≥100~250
7.6.3 热轧（锻)棒、热轧盘条、冷拉圆棒的酸浸低倍组织应符合表5的规定。 4 GB/T6983—2022
表5 低倍组织合格级别
一般疏松
中心疏松
锭型偏析
中心偏析
级别，不大于
2.5
2.5
2.5
2.5
7.6.4 如供方能保证低倍检验合格，也可采用其他方法代替酸浸低倍检验。 7.7 冷弯性能
电磁纯铁热轧板（带）、退火态的冷轧板（带）应进行冷弯检验。弯曲压头直径应符合表6规定，试样经180°弯曲后，弯曲处不应有目视可见的裂纹、裂口和分层。
表6 板（带）厚度与弯曲压头直径对应表
板（带)公称厚度(α）
弯曲压头直径(D)
mm α<3.5 3.5≤a≤8 8 mm 0.5a a 2a
厚度大于20mm的热轧厚板不做冷弯检验。
7.8 力学性能
7.8.1 根据需方要求，热轧（锻）棒和热轧板（带）可检验力学性能，其结果应符合表7规定。
表7力学性能
抗拉强度(R.)
断后伸长率(A)
维氏硬度（HV5）
% ≥25
MPa ≥265
≤195
7.8.2以软化退火态交货的电磁纯铁冷轧板（带）应进行表面硬度检验，每个试样测量3个点，取平均值作为单个试样的测量结果，维氏硬度值（HV5)应为85～140。
试验方法
8
8.1 化学成分分析按GB/T223.79、GB/T4336、GB/T20123或其他通用的方法进行，仲裁时，按 GB/T223.5、GB/T223.8、GB/T223.9、GB/T223.12、GB/T223.19、GB/T223.23、GB/T223.53、 GB/T223.54、GB/T223.59、GB/T223.62、GB/T223.63、GB/T223.64、GB/T223.81、GB/T223.84、 GB/T223.85、GB/T223.86GB/T20125或GB/T20126的规定执行。 8.2其他项目的试验方法应符合表8的规定。
5 GB/T6983—2022
9 检验规则
9.1 检查和验收
电磁纯铁由供方技术监督部门进行检查和验收，需方有权按相应文件进行复验。 9.2 检验分类 9.2.1 型式检验 9.2.1.1 有下列情况之一者，应进行型式检验：
a) 原料、制备工艺、装备发生改变时； b) 停产又恢复生产； c) 合同要求时。
9.2.1.2 型式检验项目应符合表8的规定。 9.2.1.3 检验结果均符合第7章的规定时，则型式检验通过。 9.2.2 质量一致性检验 9.2.2.1 组批规则
电磁纯铁应成批提交检查和验收。每批应由同一牌号、同一炉号、同一加工方法、同一规格和同一交货状态的电磁纯铁组成。 9.2.2.2 取样数量和取样部位
质量一致性检验的检验项目、取样数量和取样部位应符合表8的规定。
表8检验项目表
检验分类型式 质量一致 取样数量检验 性检验
取样部位
试验方法
检验项目
每炉1个每批1个每批1个每批1个每批1个每批1个
8.1
化学成分
GB/T 20066
. .
. .
矫顽力
电磁 矫顽力时效增值性 最大磁导率
GB/T 3656 GB/T13012
任一根(卷、张)棒、 盘条或板(带)
-
.
能 磁感应强度
任一根(卷、张)棒、盘条或
GB/T 226 GB/T 1979
低 倍
-
板（带）任一根(卷、张))棒、 盘条或板（带）、 GB/T2975（取横向试样）任一根(卷、张)棒、 盘条或板（带）、GB/T2975
GB/T 232
冷弯性能
每批1个
GB/T 228.1
力学性能
每批1个
6
