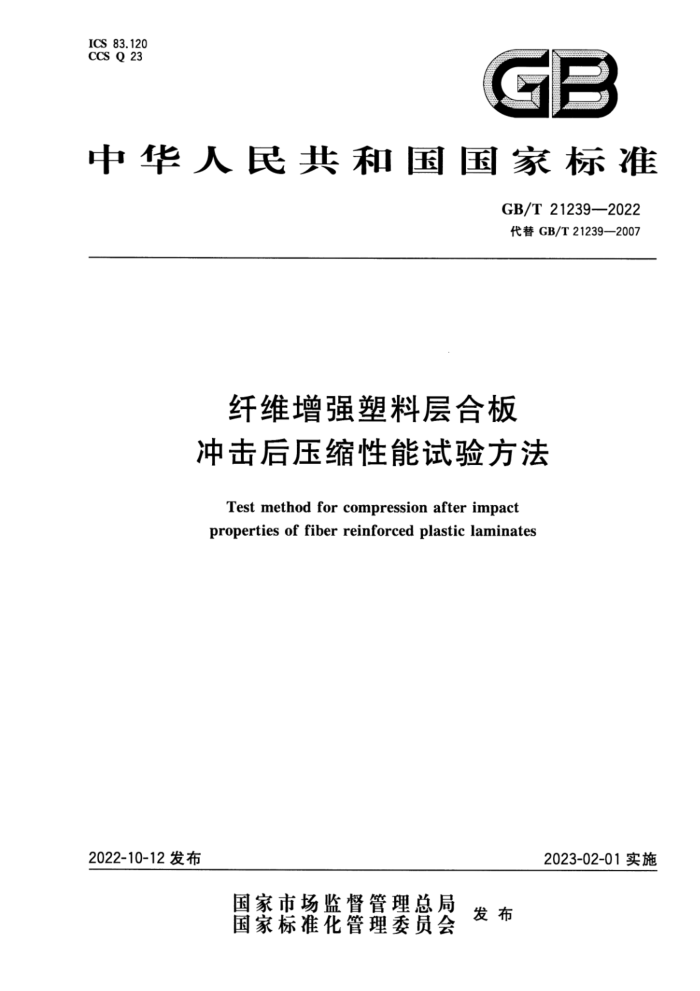

ICS 83.120 CCS Q 23
GB
中华人民共和国国家标准
GB/T21239—2022 代替GB/T21239—2007
纤维增强塑料层合板冲击后压缩性能试验方法
Testmethodforcompressionafterimpact properties of fiber reinforcedplasticlaminates
2022-10-12发布
2023-02-01实施
国家市场监督管理总局
国家标准化管理委员会 发布 GB/T21239—2022
目 次
前言范围
1
2 规范性引用文件 3 术语、定义和符号·
方法原理试样 6 试验条件试验设备
4
5
7 8 试验步骤 9 结果计算 10试验报告· 附录A（资料性） 条件冲击能量确定方法附录B（资料性） 冲击试验支撑夹具附录C（资料性） 冲击后压缩试验夹具
10
..
11 GB/T21239—2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
本文件代替GB/T21239一2007《纤维增强塑料层合板冲击后压缩性能试验方法》，与 GB/T21239一2007相比，除结构调整和编辑性改动外，主要技术变化如下：
a) 增加了“冲击后有效压缩模量”和“冲击后极限压缩应变”的内容和计算方法（见第1章、9.2和
9.3); b) 增加了“条件冲击能量”和“冲击能量截止值”两个定义（见第3章）； c) 增加了仲裁试样厚度（见5.2)； d) 更改了层合板的其他铺层方式（见5.3.3，2007年版的5.3.3)； e) 增加了层合板无损检测要求（见5.4)； f) 增加了“条件冲击能量”的内容（见6.2.2）； g) 增加了千分尺、卡尺和深度计三种测具的规定（见7.2.2～7.2.4)； h) 增加了冲击损伤尺寸过大时的规定（见8.5)； i) 增加了试样与压缩夹具装配的规定（见8.7)； j) 增加了试样安装保证对中的要求（见8.8）； k) 增加了施加初载，卸载及应变仪清零和平衡的规定（见8.9)； 1) 增加了固定侧向板和滑动板的规定（见8.10)； m) 更改了检查四个应变计应变值的操作（见8.11，2007年版的8.7)； n) 增加了“试验有效性判断方法”（见8.13）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国建筑材料联合会提出。 本文件由全国纤维增强塑料标准化技术委员会（SAC/TC39)归口。 本文件起草单位：中国航发北京航空材料研究院、威海光威复合材料股份有限公司、航空工业第- -
飞机设计研究院、北京玻璃钢研究设计院有限公司。
本文件主要起草人：陈新文、王海鹏、李丰选、王翔、马丽婷、王莉、王雅娜、邓立伟、杨洋、王占东、 张琴、田垚。
本文件于2007年首次发布，本次为第一次修订。
I GB/T21239—2022
纤维增强塑料层合板冲击后压缩性能试验方法
1范围
本文件规定了纤维增强塑料层合板冲击后压缩性能试验的方法原理、试样、试验条件、试验设备、试验步骤、结果计算和试验报告。
本文件适用于具有均衡对称铺层的连续纤维增强塑料层合板的冲击后压缩强度、冲击后有效压缩模量和冲击后极限压缩应变的测定。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1446 6纤维增强塑料性能试验方法总则 GB/T3961纤维增强塑料术语
3术语、定义和符号
3.1术语和定义
GB/T3961界定的以及下列术语和定义适用于本文件。 3.1.1
固化后单层名义厚度 nominalcuredplythickness 通过计算得到的纤维增强塑料层合板的单层厚度。
3.1.2
条件冲击能量 fspecified impact energy 材料达到指定深度的凹坑所需的冲击能量。
3.1.3
冲击能量截止值 impact energy threshold 根据材料使用工况确定的最大冲击能量值。
3.2符号
下列符号适用于本文件。 i、j、K—纤维增强塑料层合板中某一单层重复连续铺贴的次数；
—一纤维增强塑料层合板铺设对称面一侧铺贴单元的重复次数；一对称层合板，纤维增强塑料铺贴单元重复铺贴n次后，再进行对称铺贴。
n S
4方法原理
试样沿厚度方向在试样中心受到一定能量的冲击后，对试样沿长度方向施加压缩载荷，直到试样
1 GB/T 21239—2022
失效。
5试样
5.1 试样形状及尺寸
试样形状及长、宽尺寸见图1。除非另有规定，试样长、宽尺寸公差为士0.25mm。
单位为毫米
/0.14 0.1B
100
0.1
9
/0.1B L0.IA
菲横具面
O
HO
粘贴应变计位置（两面）
0°
0
冲击位置
90
压缩方向
0.1
A 图1 冲击后压缩试样
0
5.2试样厚度
试样厚度范围为4.0mm~6.0mm，仲裁试样厚度为5.0mm。 5.3层合板的铺层方式 5.3.1单向预浸料层合板
铺层顺序为[45/0/-—45/90].s，其中n为整数。如果预计的厚度值小于4.0mm，则n值应变为 n十1。针对不同的固化后单层名义厚度推荐了层合板的铺层方式，见表1。层合板的0°纤维方向与试样长度方向-致。
2 GB/T212392022
表1对不同的固化后单层名义厚度推荐的单向预浸带层合板铺层方式
固化后单层名义厚度/mm 最小值
层数 48 40 32 24 16 80
铺层 [45/0/—45/90]ss [45/0/—45/90]ss [45/0/—45/90]s [45/0/—45/90]as [45/0/—45/90]2s [45/0/—45/90]s
最大值 0.10 0.13 0.18 0.25 0.50 0.75
0.085 0.10 0.13 0.18 0.25 0.50
5.3.2 织物预浸料层合板
铺层顺序为[（十45/一45)/(0/90)s，其中n为整数。如果预计的厚度小于4.0mm，则n值应变为n十1。i 记号（十45/一45)和(0/90)表示织物单层。缎纹织物增强的层合板应具有对称的经向表面。 针对不同的固化后单层名义厚度推荐了层合板的铺层方式，见表2。层合板的0°纤维方向与试样长度方向一致。
表2对不同的固化后单层名义厚度推荐的织物预浸料层合板铺层方式
固化后单层名义厚度/mm 最小值
层数 48 40 32 28 24 20 16 12 8 4
铺层
最大值 0.10 0.13 0.15 0.18 0.20 0.25 0.36 0.50 1.00 1.50
[(+45/45)/(0/90)]1zs [(+45/—45)/(0/90)]1os ［(+45/—45)/(0/90)]s [(+45/—45)/(0/90)]rs [(+45/—45)/(0/90)]s ［(+45/45)/(0/90)]ss [(+45/—45)/(0/90)]4s [(+45/45)/(0/90)]s [(+45/—45)/(0/90)]2s [(+45/45)/(0/90)]s
0.085 0.10 0.13 0.15 0.18 0.20 0.25 0.36 0.50 1.00
5.3.3 其他铺层方式
层合板应有多个纤维方向（对于单向预浸料层合板纤维方向至少为3个，对织物预浸料层合板至少 2个铺层方向），具有均衡对称的铺层，单向预浸料层合板铺层方式一般为[45;/0./一45,/90，]s，织物预浸料层合板铺层方式一般为[（十45/一45)，/(0/90),]as，使得纤维在4个主方向上每个方向的分布不少于5%。当考察结构的损伤容限性能时，应采用与结构铺层方式相同的典型铺层层合板进行试验。 5.4试样制备
层合板制备按照GB/T1446的规定，若需要可用无损检测方法对层合板的内部质量进行检测。
3 GB/T21239—2022
5.5 5试样数量
每组有效试样应不少于5个。
6 5试验条件
6.1 试验环境
室温试验应在标准实验室条件[温度：（23士2)℃，相对湿度：（50士10）%］下进行。 6.2冲击能量 6.2.1推荐冲击能量
推荐冲击能量按照公式（1)进行计算。
E,=Ce·h
...(1)
式中： E，—推荐冲击能量，单位为焦耳(J)； Ce一单位厚度的冲击能量，取6.7J/mm； h试样厚度，单位为毫米(mm）。
6.2.2条件冲击能量
可通过升降法确定条件冲击能量（见附录A）。 6.3压缩加载速度
压缩加载速度为（1.25士0.5）mm/min。
7试验设备
7.1落锤冲击试验装置 7.1.1落锤总质量为（5.5士0.25)kg，应带有直径为（16士0.1)mm、洛氏硬度为60HRC～62HRC的半球形光滑冲击头。如果试验使用了不同的冲击头，则应记录其形状、尺寸和质量。 7.1.2落锤冲击头应有导向装置，冲击点的重复性偏差应不大于3mm。 7.1.3试验装置应有防止二次冲击的装置。如果没有防二次冲击的装置，可以在冲击头离开试样表面反弹后，用一片刚性材料（木头、金属等)插到冲击头和试样之间，以防止二次冲击。 7.1.4落锤高度可调，高度标尺分度值为0.5mm。 7.2材料试验机和测具 7.2.1试验机和测试仪表应符合GB/T1446的规定。 7.2.2千分尺：两个接触面均为光滑平面的千分尺用以测量两个表面均光滑的试样的厚度；一个接触面为光滑平面，另一个接触面为直径4mm～7mm半球形的千分尺，用以测量一个表面光滑另一个表面粗糙的试样的厚度，千分尺半球形接触面与试样粗糙平面接触。千分尺的分度值应符合GB/T1446 的规定。 7.2.3卡尺：用以测量试样长度和宽度，分度值应符合GB/T1446的规定。 7.2.4深度计：用于测量冲击凹坑的深度，深度计的探头为半球形，半径不大于8mm，测量误差不大于0.01mm。
4 GB/T21239—2022
7.3冲击试验支撑夹具
冲击试验支撑夹具上下表面的平行度应能够保证试样在受冲击位置水平放置。导向销应保证试样中心受到冲击。铰接夹及其橡皮头在试样受到冲击过程中能够压紧试样。冲击试验支撑夹具见附录B。 7.4冲击后压缩试验夹具
冲击后压缩试验夹具应有足够的刚度和尺寸精度，以保证试样均匀受压，并且不会发生弯曲。冲击后压缩试验夹具见附录C。
8试验步骤
8.1按照GB/T1446的规定检查试样外观。 8.2按照GB/T1446的规定对试样进行状态调节，非标准实验室条件的试样状态调节应在报告中注明。 8.3用千分尺测量试样中心点（冲击点）四周四点的厚度，取平均值；用卡尺测量试样宽度，取平均值。 8.4按照第6章的规定计算对试样中心施加的冲击能量，将试样放在冲击试验支撑夹具上，使冲击头对准试样中心，试样的4个角压头处垫上硬橡胶并固紧。冲击高度按照公式（2)进行计算，冲击高度应至少为300mm，若计算的冲击高度不足300mm，应更换质量为(2.0士0.25)kg而其他条件不变的冲击头。按照计算的冲击高度对试样进行冲击试验。
E
H=
...(2)
m·g
式中： H一冲击高度，单位为米(m)； E冲击能量(推荐冲击能量或条件冲击能量），单位为焦耳(J)； m——落锤质量，单位为千克(kg)； g—重力加速度，9.81m/s。
8.5测量并记录试样的冲击表面和背面损伤状况，包括冲击坑尺寸和背面的裂纹形状、尺寸。若需要可用无损检测方法测量和记录分层面积。宽度方向损伤尺寸不应超过试样宽度无支撑部分的一半（本方法为37.5mm），若损伤尺寸超过37.5mm，应选择180mm×300mm试样进行冲击，然后再加工成 130mm×250mm的试样进行压缩试验。冲击试验支撑夹具无支撑部分的尺寸如图B.1所示。 8.6按照图1所示在试样正反面对应位置粘贴轴向应变计。 8.7将试样安装在压缩试验夹具（如图C.1所示）中，使角板（如图C.2和图C.5所示）和试样的间隙在 0.8mm～1.5mm之间。以7N·m扭矩拧紧螺栓以固定角板和底板（如图C.2和图C.4所示），其他夹具组件靠紧试样，用手拧紧螺栓固定，并用塞尺检查侧向板和滑动板（如图C.6和图C.7所示）与试样的间隙小于0.05mm。 8.8将安装好试样的夹具放置于试验机的压盘之间，保证试样对中。 8.9施加450N的初载，确保夹具与压盘接触且对中后，卸载至150N，将应变仪清零和平衡。 8.10 以7N·m扭矩拧紧螺栓以固定侧向板和滑动板， 8.11施加压缩载荷至预估破坏载荷的10%，再卸载至150N。检查记录4个应变计的应变值，按照公式(3)计算试样的弯曲百分比。
B, =c%2 ×100%
·.(3)
+++++
E1+E2
5
