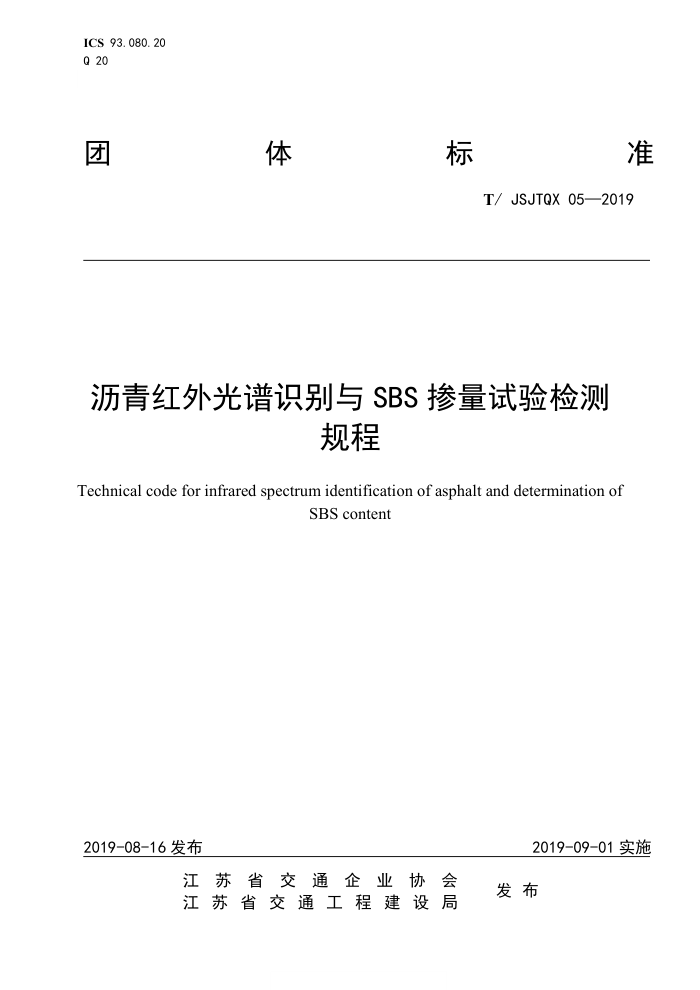

ICS 93.080.20 Q 20
标
准
团
体
T/JSJTQX05—2019
沥青红外光谱识别与SBS掺量试验检测
规程
Technical code for infrared spectrum identification of asphalt and determination of
SBS content
2019-09-01实施
2019-08-16发布
江苏省交通企业协会 发布
江苏省交通工程建设局 T/JSJTQX05—2019
目 次
前言 1范围， 2规范性引用文件 3术语和定义. 4仪器设备 4.1一般规定 4.2仪器设备要求 5沥青识别方法与步骤 5.1建立样品标准图谱 5.2沥青取样 5.3沥青试样检测 6SBS掺量测定方法与步骤 6.1制作改性沥青标准样品 6.2建立标准曲线 6.3测定改性沥青试样 7允许误差 8检测报告附录A （规范性附录）沥青识别（相似度）试验检测记录表附录B （规范性附录）改性沥青样品SBS含量试验检测记录表附 录C （规范性附录）检测报告样式附录D（资料性附录）SBS改性沥青红外光谱样图及标准曲线样图
II
6
X
10 T/JSJTQX 05 52019
前言
本标准按照GB/T1.1-2009《标准化工作导则第1部分：标准的结构与编写》给出的规则编制。 本标准由江苏省交通企业协会、江苏省交通工程建设局提出并归口。 本标准起草单位：江苏省交通工程建设局、江苏东交工程检测股份有限公司、江苏东交工程设计顾
问有限公司。
本标准主要起草人：刘世同、张苏龙、刘朝晖、毛益佳、陆宇、张南童、邵学富、陈广辉、张孝胜、
杨光昊、张仁豪、潘芳、余王宇、李华、王捷、王彤。
II T/JSJTQX05—2019
沥青红外光谱识别与SBS掺量试验检测规程
1范围
本标准规定了沥青红外光谱识别与SBS掺量试验检测的仪器设备、方法与步骤、允许误差、检测报告等要求。
本标准适用于红外光谱法评价沥青质量与测定改性沥青中SBS含量。
2规范性引用文件
/
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JTGE20-2011公路工程沥青及沥青混合料试验规程
3术语和定义
下列术语和定义适用于本文件。
3. 1
沥青相似度检测标准样品standardsampleforasphaltsimilarityidentification 经检测合格后，沥青供应厂家提供的成品道路石油沥青或SBS改性沥青样品。
3. 2
SBS改性沥青标准样品standardsampleofSBSmodifiedasphalt 按照SBS改性沥青制作工艺制备的SBS改性剂含量准确已知的SBS改性沥青样品。
3. 3
ATR附件attenuated totalreflectanceaccessory 采用金刚石、硒化锌、锗等晶体材料制作，用于ATR（衰减全反射）技术进行沥青红外光谱采样的
配件。 3. 4
样品标准图谱 standardspectraforsample 从沥青相似度检测标准样品获得作为对比的红外光谱母本。
4仪器设备
4.1一般规定 4.1.1傅里叶变换红外光谱仪工作环境为温度18℃~35℃、相对湿度不大于70%，并配备ATR附件。
1
