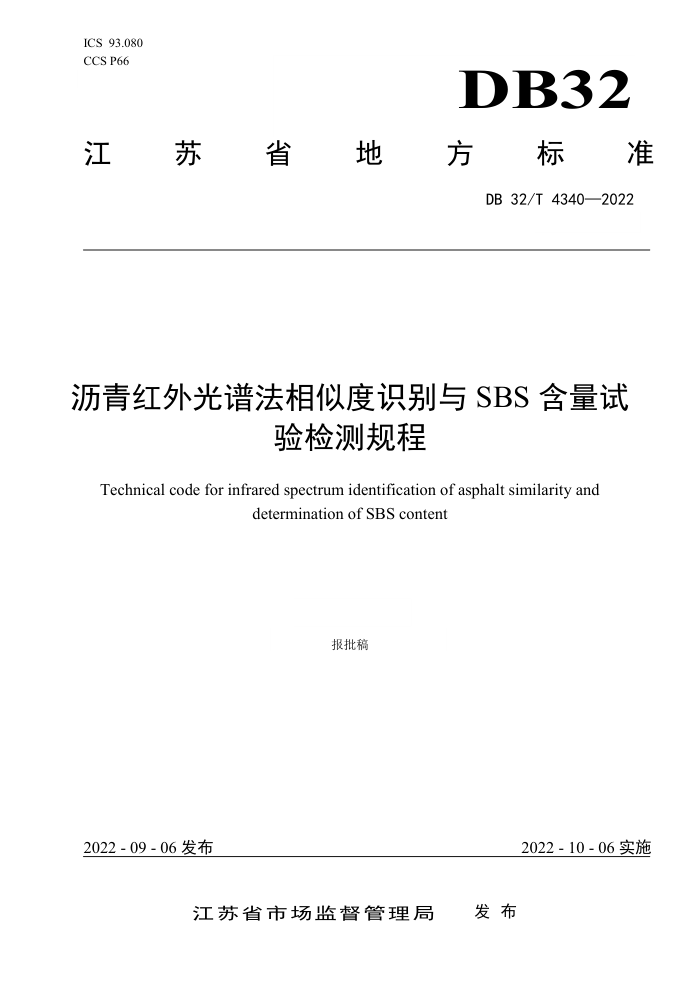

ICS 93.080 CCS P66
DB32
江苏省地 方 标准
DB32/T4340—2022
沥青红外光谱法相似度识别与 SBS 含量试
验检测规程
Technical code for infrared spectrum identification of asphalt similarity anc
determination of SBS content
报批稿
2022-09-06发布
2022-10-06实施
发布
江苏省市场蓝督管理局 DB32/T4340-2022
目 次
前言 1范围 2规范性引用文件 3术语和定义 4仪器设备和材料 5沥青相似度识别 6SBS含量测试 7数据处理和结果判定 8检测记录和报告附录A（资料性）沥青相似度识别试验检测记录表附录B（资料性）改性沥青SBS含量试验检测记录表. 附录C（资料性）检测报告样式，附录D（资料性）SBS改性沥青红外光谱样图及基准曲线样图
II
2
5
b
9
11 DB32/T 4340-2022
前言
本文件按照GB/T1.1一2020《标准化工作导则第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由江苏省交通运输厅提出并归口。 本文件起草单位：江苏省交通工程建设局、江苏东交智控科技集团股份有限公司、江苏煜顺工程检
测技术服务有限公司、江苏省交通工程集团有限公司、徐州市公路工程总公司。
本文件主要起草人：蒋振雄、刘世同、王捷、刘朝晖、张苏龙、陆宇、潘卫育、邵学富、杨光昊、 陈广辉、曹小青、周明利、余雪娟、沈辉、朱加军、孙发源、郁炳生、张孝胜、王祥波、李华、王彤、 张南童、毛益佳、张洋、潘芳、赵喆、马凌、叶炜、赵松、王彬彬、秦友歌、吴超、王亚昀、宋亚洲、 蔡永清。
II DB32/T4340-2022
沥青红外光谱法相似度识别与SBS含量试验检测规程
1范围
本文件规定了红外光谱法识别沥青相似度与SBS含量试验检测的仪器设备和材料、沥青相似度识
别、SBS含量测试、数据处理和结果判定、检测记录和报告等要求。
本文件适用于傅里叶变换红外光谱法识别沥青相似度与测定改性沥青中SBS含量。
规范性引用文件
2
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T21186傅里叶变换红外光谱仪 JTGE20公路工程沥青及沥青混合料试验规程 JTGF40公路沥青路面施工技术规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
苯乙烯-丁二烯-苯乙烯嵌段共聚物（SBS） )styrene-butadiene-styrene copolymer 一种高分子聚合物，可用作沥青改性剂。
3. 2
沥青相似度检测基准样品referencesampleforasphaltsimilarityidentification 用于评价沥青相似度的基准道路石油沥青或SBS改性沥青样品。 注：基准样品是指供需双方共同认可的沥青样品，
3. 3
SBS改性沥青基准样品referencesampleofSBSmodifiedasphalt 按照供应厂家生产工艺制备的SBS改性剂含量已知的SBS改性沥青样品。
3. 4
ATR附件attenuatedtotalreflectance accessory 用ATR（衰减全反射）技术进行红外光谱试验的晶体。
3.5
基准光谱referencespectraforsample
1 DB32/T4340-2022
对沥青相似度基准样品进行红外光谱检测获得的红外光谱母本。
4仪器设备和材料
4.1一般规定 4.1.1傅里叶变换红外光谱仪作业环境温度应为15℃C~35℃、相对湿度不大于65% 4.1.2傅里叶变换红外光谱仪等仪具应经法定计量部门检校合格并在有效期内。 4.2仪器设备要求 4.2.1傅里叶变换红外光谱仪：分辨率不低于0.5cm，波数范围：4000cm~400cm，信噪比不低于 30000:1。 4.2.2ATR附件：傅里叶变换红外光谱仪应配备ATR附件，ATR附件晶片宜采用硒化锌或锗材料制作。 4.2.3高速剪切设备：应采用不锈钢工作头，转速可任意调节，最大转速不小于10000r/min，1次处理量应不少于1000mL能力。 4.2.4恒温烘箱：工作温度为25℃~200C，装有温度控制调节器。 4.2.5沥青盛样容器：可加热、密封带盖的容量1000mL广口金属容器（如罐、桶等）不少于5个。 4.2.6电子天平：最大称量200g、精度0.0001g，1台；最大称量1000g、精度0.1g，1台。 4.2.7 水银温度计：测温范围0℃~200C或0℃~300℃，分度值1℃ 4.2.8 3灰刀或者平头铲：无毛刺。 4.2.9 其他仪具：电热套。 4.3材料要求 4.3.1清洗剂：宜采用无水乙醇或者丙酮。 4.3.2沥青相似度检测基准样品质量应符合JTGF40规定的要求。
5沥青相似度识别
5.1沥青相似度检测基准样品准备 5.1.1沥青相似度检测基准样品信息应包括但不限于：沥青生产厂家、沥青型号、生产日期、取样日期、取样工程项目名称及标段。 5.1.2现场沥青取样：应依据JTGE20中T0601的要求进行取样。 5.1.3试验室沥青取样：采用恒温烘箱加热，70#道路石油沥青加热温度应控制在135℃C~140°C，SBS 改性沥青加热温度应采用155°C~165℃C，保温时间应为20min~30min。沥青加热次数应≤2次，搅拌均匀后再进行取样。 5.2样品基准光谱建立 5.2.1试验准备步骤如下：
a）将沥青样品在恒温烘箱中加热至5.1.3规定的温度，使沥青样品呈均匀流动、粘稠液体状后取样： b）启动傅里叶红外光谱仪进行自检，自检合格后待用，并设定检测波数范围：4000cm~400cm，
分辨率：4cm"。 5.2.2样品基准光谱的测试步骤如下：
2
